4.发送请求复位寄存器
CANTRR(Transmission-Request-ResetRegister)
只有CPU可以置位发送请求复位寄存器,而由内部逻辑电路对其复位。当发送成功或终止时,复位这些位。如果CPU要对某位置位而CAN模块要对它清零,则将置位该位。
如果信息发送是由对应位(CANTRS.n)启动,但是还没有开始处理,则设置信息对象n的CANTRR.n位可以取消发送请求。如果相应的信息当前正在处理,则当发送成功(正常操作时)或在CAN总线上探测到因为失去仲裁或出现错误而停止发送时,将复位该位。当发送被终止时,置位相应的状态位(CANAA.31~0)。当发送成功时,置位状态位(CANTA.31~0)。发送请求复位的状态可以从CANTRR.31~0中读到。
通过CPU向CANTRR寄存器中的位写入1可以将它们置位。

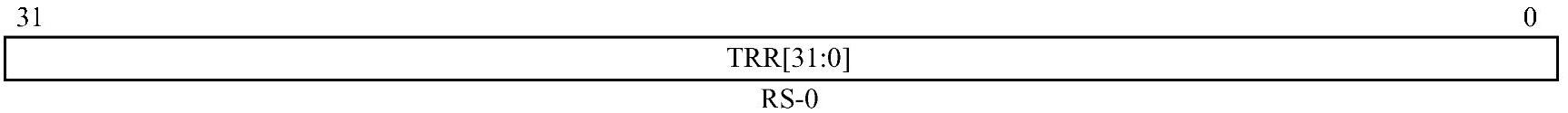

位31~0,TRR[31:0]:发送请求复位位。复位为0。
当某位TRR.n被置位1时将取消发送请求,为0时,无操作。
