12.5.4  此120kV变电站接地方案计算说明

未有详细的土壤电阻率勘测数据，不可能进行相对精确的计算。但却可以从已有的水平地网接地电阻值反推出大致的综合土壤电阻率值，根据计算式R=0.5ρ/S可反推得

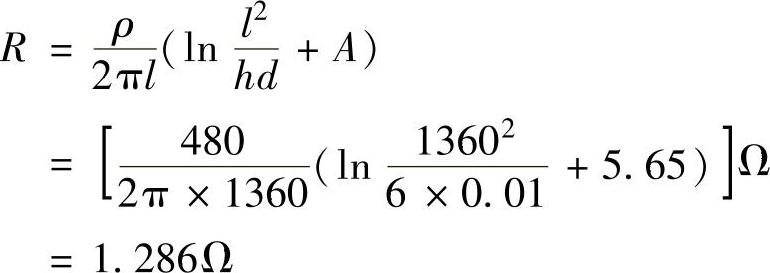

对最后的无开挖深埋辐射形接地极方案，产生主要降阻功效的为外层的8根射线，我们可以将整个地网近似等效为8根射线组成的型接地极，其中80m×80m的水平地网和边缘的深井可以等效为8根40m的型接地极，如此，整个变电站地网可以等效为埋深为6m的8根长（40+130）m=170m的射线组成，总长为170m×8=1360m，采用式（3-4），系数A取5.65，代入其中即可算得接地电阻值为与实际值大致接近。

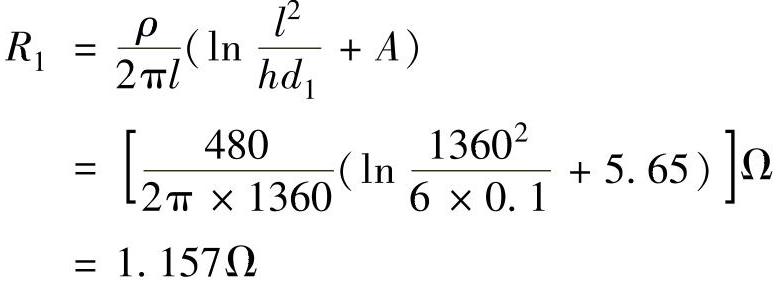

如果算上降阻剂效果，将接地体截面积扩大为10倍，d由0.01变成0.1，可得接地电阻为

降阻效果为
