12.5.2 第二次深井接地降阻

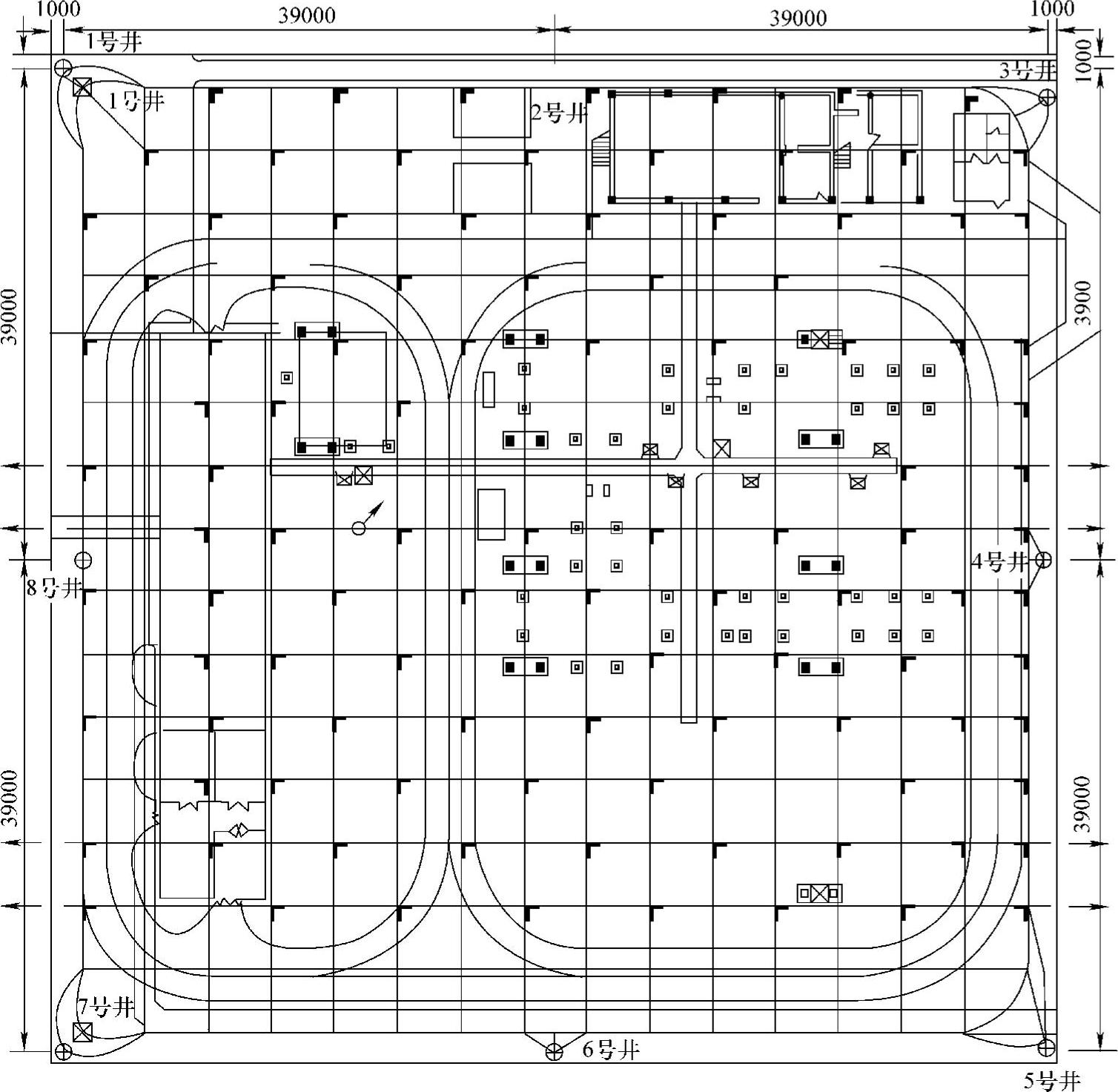

1.施工图（见图12-8）
图12-8 第二次深井施工图
2.施工说明
（1）图中虚线部分为已建地网，实线部分为本次降阻时实施的水平接地极及接地深井。现有地网接地电阻值为3Ω，加装8口深井后，要求主地网接地电阻值降至0.99Ω。
（2）施工单位在灌注降阻剂之前必须先测试主地网电阻并将测试结果反馈业主及设计单位；完成两孔深井后测试并检验接地效果，并将测试结果反馈设计单位；然后每完成一口井测试一下接地电阻，直至完工后整体测试接地电阻并记录。深井施工的先后顺序为1号、3号、5号、7号、2号、4号、6号、8号。
（3）每口深井深度为20m，并打穿断层，打井过程应注意防止井内塌陷。每口深井的深度均需经监理签字确认后，方可进行灌浆操作。
（4）灌浆时应将与水混合搅拌均匀的降阻剂从钢管上端口灌入并适当加压，以便降阻剂从钢管下孔内压出，同时将井底部空气排出，施工过程中应注意防止井内出现空洞（必须保证深井内不出现空洞），以保证接地深井质量。初步灌浆后，应采取深井封口措施，封口完成后，采用4MPa压力灌浆方式将降阻剂灌入深井内并使其向节理裂痕渗透，施工单位可根据现场灌浆情况调整灌浆压力，确保每口深井降阻剂用量不少于2500kg，遇到地质情况较好的深井，施工单位可根据现场情况追加降阻剂灌注量，但最多不得超过4000kg。
（5）深井地极与现主接地网不少于2处连接，且构成闭合环形，连接采用F5×50热镀锌扁钢。
（6）接地之间的连接采用焊接，其工艺应符合有关规范要求。
（7）本次施工中，对原有包敷降阻剂的水平地网造成损坏的，需对原有水平地网进行修复。水平接地极按15kg/m包敷降阻剂，要求包敷均匀且不得外露接地极。
（8）降阻剂应选用与水平接地网铺设的降阻剂厂商一致，如与原有厂商不一致时，需征得业主及设计单位同意，每批次降阻剂必须按照广西电网公司要求送检合格后方可使用。
3.第二次深井接地降阻点评
（1）本工程要求主地网接地电阻R＜0.99Ω，工程施工完毕后实测值为2.54Ω，仍旧与目标值相去甚远，8口20m深井被严重浪费。
（2）施工后测量土壤电阻率，当电极间距达到20m时，视在电阻率甚至高达2000Ω·m，可设计院事前未能作相应的勘测，导致设计出现偏差。
（3）事实上，设计院考虑过设计出现偏差的情况，所以在图样中标明“施工单位在灌注降阻剂之前必须先测试主地网电阻并将测试结果反馈业主及设计单位；完成两孔深井后测试并检验接地效果，并将测试结果反馈设计单位”，如此，设计方就能根据反馈信息及时作出调整。可施工方在施工完毕后才反馈信息，已经失去了调整的机会。
（4）因此，设计深井时，事前的详细勘测很重要。并且，在施工过程中，施工方仍应与设计方及时互动，从而能在需要时作出最有利的调整。
