12.5.3 第三次深埋辐射形接地极降阻
1.施工图（见图12-9）

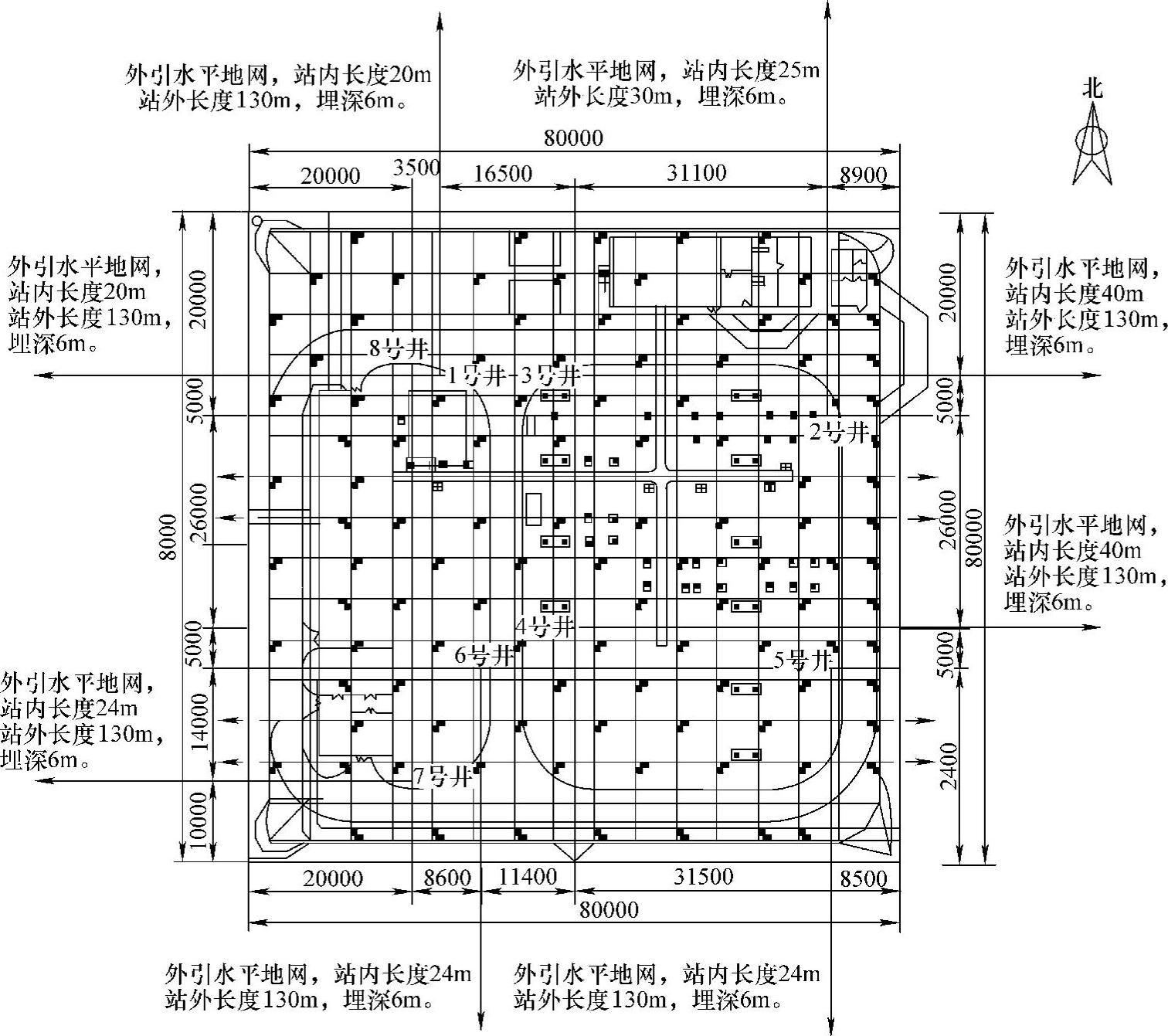

图12-9 第三次深埋辐射形接地极降阻施工图
2.施工说明
（1）图中8根向外的引线为本次降阻时实施的外引水平地网。现有地网接地电阻值为2.545Ω，加装8根外引水平地网后，要求主地网接地电阻值降至R≤0.99Ω。
（2）施工单位在灌注降阻剂之前必须先测试主地网电阻并将测试结果反馈业主及设计单位；完成1根外引水平地网后测试并检验接地效果，并将测试结果反馈设计单位；然后每完成1根外引水平地网测试一下接地电阻，直至完工后整体测试接地电阻并记录。外引水平地网施工的先后顺序为1号、2号、3号、4号、5号、6号、7号、8号。外引水平地网的具体定位施工单位可在满足安全规程和征得设计同意后根据现场具体情况进行调整，选择最有利的地形来布置施工地点。
（3）外引水平地网在站内向站外打井，打井过程应注意防止井内塌陷。每个外引水平地网的长度均需经监理签字确认后，方可进行灌浆回拉操作。所有外引水平地网的站外埋深为6m。
（4）灌浆时应将与水混合搅拌均匀的降阻剂利用外引水平地网钻头出水口灌出并适当加压，以便降阻剂均匀填满斜井孔，同时将井内空气排出，施工过程中应注意保证外引水平地网质量。外引水平地网降阻剂用量为5kg/m。
（5）外引水平地网与现主接地网不少于3处连接，且构成闭合环形，连接采用F5×50热镀锌扁钢。
（6）接地之间的连接采用焊接，其工艺应符合有关规范要求。
（7）本次施工中，对原有水平地网造成损坏的，需对原有水平地网进行修复。
（8）降阻剂厂商的选用需征得业主及设计单位同意，每批次降阻剂必须按照∗∗电网公司要求送检合格后方可使用。
3.第三次深埋辐射形接地极降阻点评
（1）此次完工后，接地电阻从2.54Ω将至1.2Ω，基本接近目标值。
（2）根据计算式，R=0.5ρ/S可知，接地电阻值下降至原来的1/2，则需将地网面积扩大至原来4倍多，从变电站边缘往外延伸了8根长130m的射线正好满足了该要求。
