3.3.3 用曲面求交创建基准曲线

此方法可在模型表面、基准平面、曲面特征其中两者的交截处、任意两个曲面特征的交截处创建基准曲线。

每对交截曲面产生一个独立的曲线段，系统将相连的段合并为一条复合曲线。

如图3.3.8所示，需要在曲面1和模型表面2的相交处创建一条曲线，操作方法如下。

Step1.将工作目录设置至D：\creo2.2\work\ch03\ch03.03，打开文件curve_int.prt。

Step2.选取图3.3.8所示的曲面1。

Step3.单击功能选项卡区域中的“相交”按钮，系统弹出图3.3.9所示的“曲面相交”操控板。

图3.3.8 用曲面求交创建基准曲线(https://www.daowen.com)

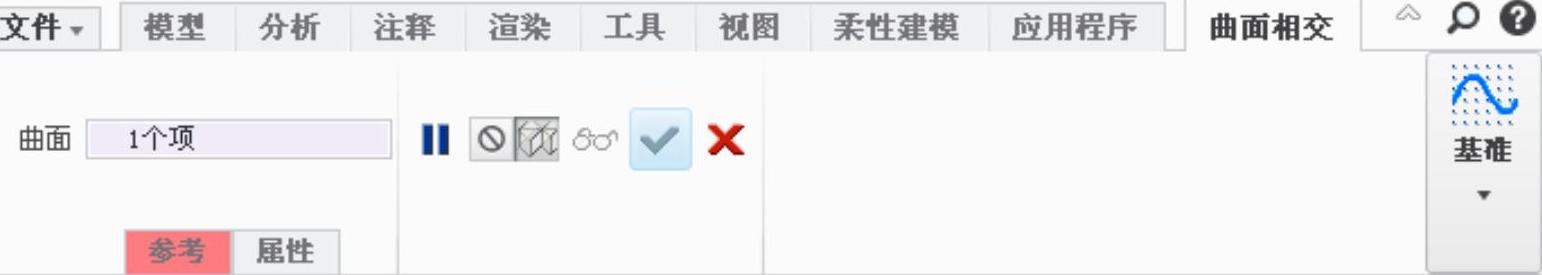

图3.3.9 “曲面相交”操控板

Step4.按住Ctrl键，选取图3.3.8所示的模型表面2，系统即创建图3.3.8所示的基准曲线，单击该操控板中的

注意：

●不能在两个实体表面的相交处创建基准曲线。

●不能在两基准平面的相交处创建基准曲线。
