3.3.4  用修剪创建基准曲线

3.3.4 用修剪创建基准曲线

通过对基准曲线进行修剪,将曲线的一部分截去,可产生一条新的曲线。创建修剪曲线后,原始曲线将不可见。

如图3.3.10 a所示,曲线1是实体表面上的一条草绘曲线,FPNT0是曲线1上的基准点,需在点FPNT0处修剪该曲线,则操作步骤如下。

Step1.将工作目录设置至D:\creo2.2\work\ch03\ch03.03,打开文件curve_trim.prt。

Step2.选取图3.3.10a所示的草绘曲线1。

Step3.单击978-7-111-42423-9-Chapter03-133.jpg功能选项卡978-7-111-42423-9-Chapter03-134.jpg区域中的“修剪”按钮978-7-111-42423-9-Chapter03-135.jpg,系统弹出图3.3.11所示的“曲面修剪”操控板。

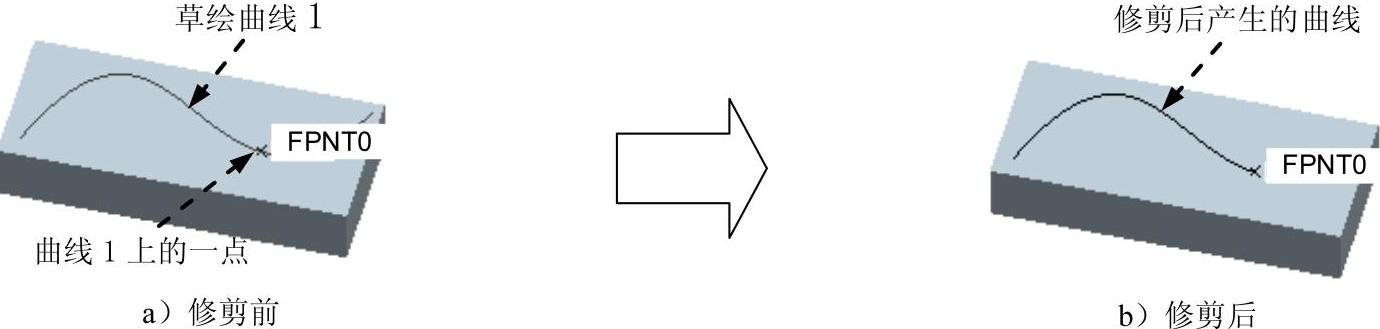

图3.3.10 用修剪创建基准曲线

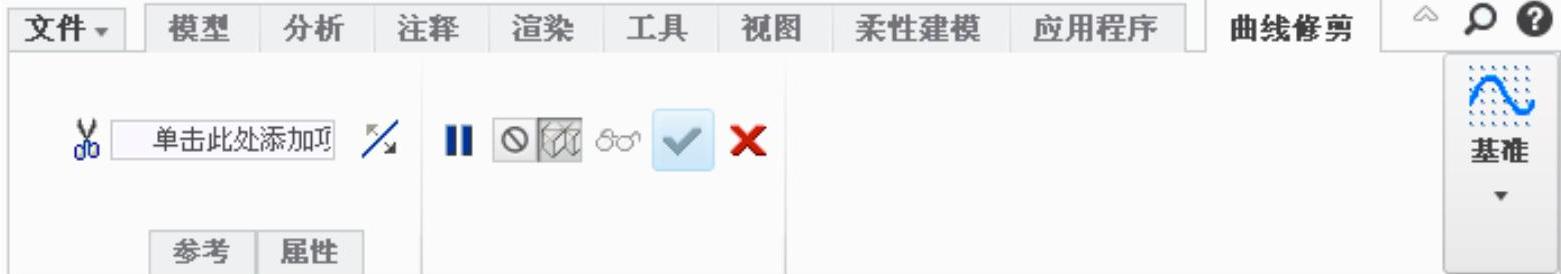

图3.3.11 “曲线修剪”操控板

Step4.选取基准点FPNT0。此时基准点FPNT0处出现一方向箭头(图3.3.12),该箭头指向修剪后的保留侧。

说明

●单击“曲面修剪”操控板中的按钮978-7-111-42423-9-Chapter03-138.jpg,可切换箭头的方向,如图3.3.13所示,这是本例所要的方向。

●再次单击按钮978-7-111-42423-9-Chapter03-139.jpg,出现两个箭头(图3.3.14),这意味着将保留整条曲线。

Step5.在“曲面修剪”操控板中单击“完成”按钮978-7-111-42423-9-Chapter03-140.jpg,即产生图3。3.10b所示的修剪曲线。


图3.3.12 切换方向1


图3.3.13 切换方向2


图3.3.14 切换方向3
