3.3.10  创建二次投影基准曲线

Creo可以利用不平行的草绘平面上的两条草绘曲线来创建一条二次投影基准曲线。

系统通过对两条草绘曲线分别进行投影（也就是由两条草绘曲线创建两个拉伸曲面），从而得到其在空间的交线，即二次投影的曲线。

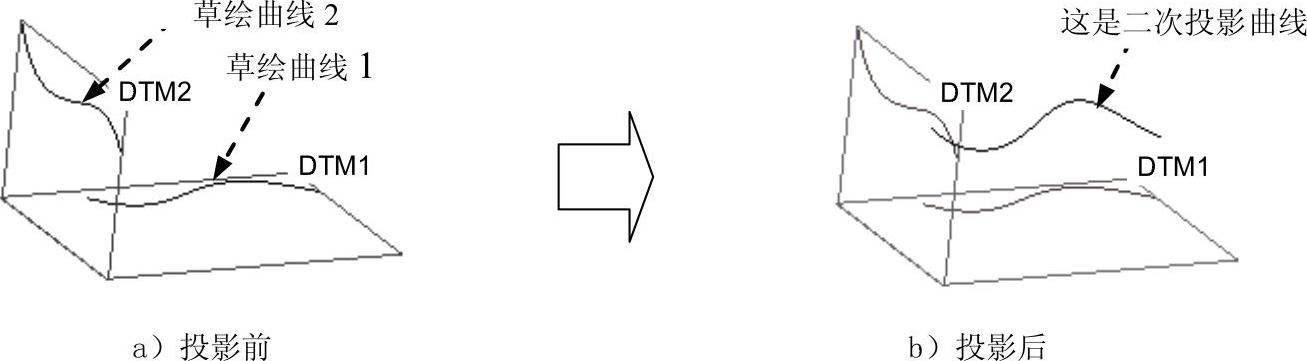

如图3.3.29a所示，曲线1是基准平面DTM1上的草绘曲线，曲线2是基准平面DTM2上的草绘曲线，需创建这两条曲线的二次投影曲线（图3.3.29b），操作步骤如下。

Step1.将工作目录设置至D：\creo2.2\work\ch03\ch03.03，打开文件curve_2_project.prt。

Step2.按住Ctrl键，选取图3.3.29a所示的曲线1和曲线2。

图3.3.29 创建二次投影基准曲线

Step3.单击功能选项卡区域中的“相交”按钮，即产生图3.3.29b所示的二次投影曲线。
