3.3.8  创建投影基准曲线

3.3.8 创建投影基准曲线

通过将原有基准曲线投影到一个或多个曲面上，可创建投影基准曲线。投影基准曲线将“扭曲”原始曲线。

可将基准曲线投影到实体表面、曲面、面组或基准平面上。投影的曲面或面组不必是平面。

如果曲线是通过在平面上草绘来创建的，那么可对其阵列。

注意：剖面线基准曲线无法进行投影。如果对其进行投影，那么系统将忽略该剖面线。

如图3.3.25所示，曲线1是DTM1基准平面上的一条草绘曲线，现需在曲面特征A上创建其投影曲线，则操作步骤如下。

图3.3.25 创建投影基准曲线

Step1.将工作目录设置至D：\creo2.2\work\ch03\ch03.03，打开文件curve_project.prt。

Step2.选取图3.3.25所示的曲线1。

Step3.单击功能选项卡区域中的“投影”按钮，系统弹出图3.3.26所示的“投影曲线”操控板。

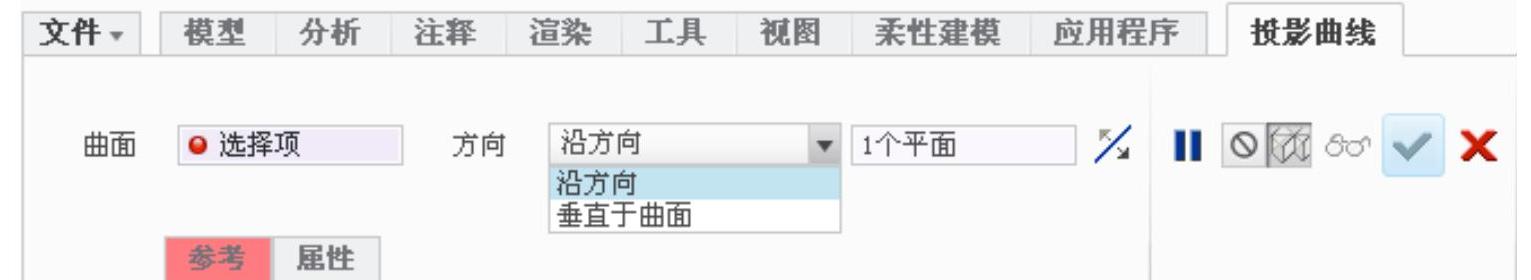

图3.3.26 “投影曲线”操控板

Step4.选取曲面特征A，此时即产生图3.3.25所示的投影曲线。

Step5.在该操控板中单击“完成”按钮。
