3.3.11 基准曲线应用范例──在特殊位置创建筋特征

在下面的练习中,先创建基准曲线,然后借助于该基准曲线创建图3.3.30所示的筋,(Rib)特征,操作步骤如下。

Step1.将工作目录设置至D:\creo2.2\work\ch03\ch03.03,打开文件curve_ex1.prt。

Step2.创建基准曲线。

(1)按住Ctrl键,选取图3.3.31中的两个圆柱表面。

(2)单击978-7-111-42423-9-Chapter03-192.jpg功能选项卡978-7-111-42423-9-Chapter03-193.jpg区域中的“相交”按钮978-7-111-42423-9-Chapter03-194.jpg

(3)按住Ctrl键,选取图3.3.31所示的TOP基准平面。

(4)单击978-7-111-42423-9-Chapter03-195.jpg按钮,预览所创建的基准曲线,然后单击“完成”按钮978-7-111-42423-9-Chapter03-196.jpg


图3.3.30 筋特征

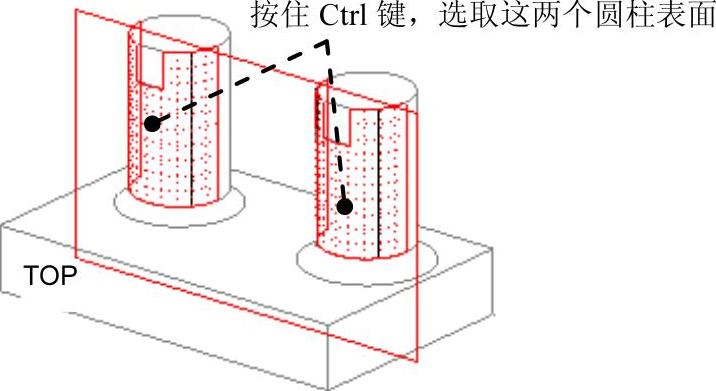

图3.3.31 操作过程

Step3.创建筋特征。选择978-7-111-42423-9-Chapter03-199.jpg功能选项卡978-7-111-42423-9-Chapter03-200.jpg区域中978-7-111-42423-9-Chapter03-201.jpg节点下的978-7-111-42423-9-Chapter03-202.jpg命令;在绘图区中右击,从快捷菜单中选择978-7-111-42423-9-Chapter03-203.jpg命令。选取TOP基准平面为草绘平面,选取图3.3.30所示的模型表面为参考面,方向为978-7-111-42423-9-Chapter03-204.jpg;选取图3.3.32所示的基准曲线为草绘参考,绘制如该图所示的截面草图;加材料的方向如图3.3.33所示;筋的厚度值为2。

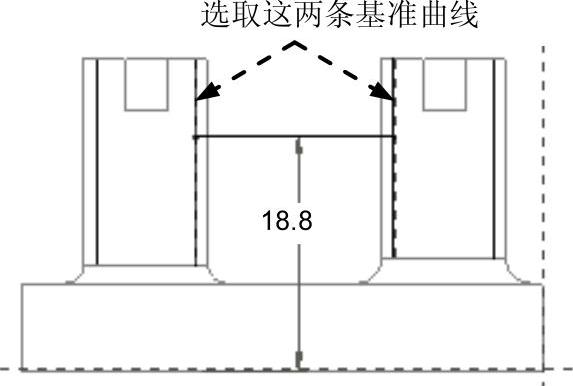

图3.3.32 截面草图

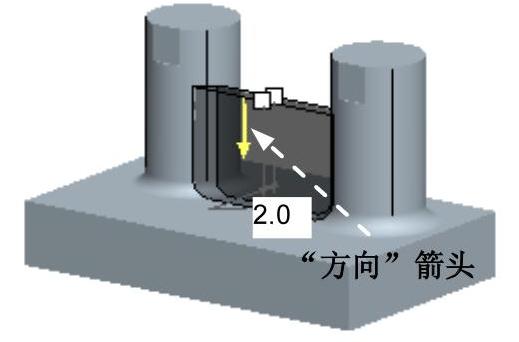

图3.3.33 定义加材料的方向
