3.3.9  创建包络基准曲线

3.3.9 创建包络基准曲线

通过将原有基准曲线印贴到曲面上，可创建包络（印贴）曲线，就像将贴花转移到曲面上一样。基准曲线只能在可展开的曲面（如平面、圆锥面和圆柱面）上印贴。包络曲线将保持原曲线的长度。

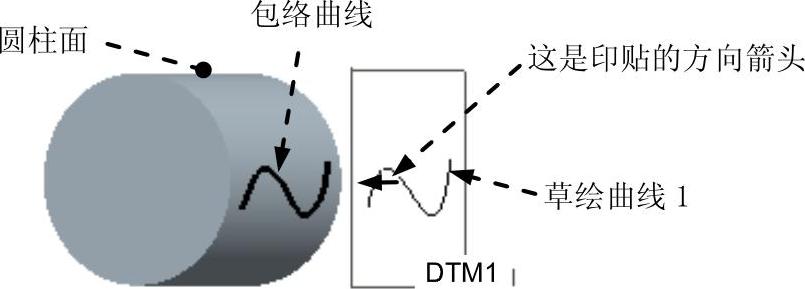

如图3.3.27所示，现需要将DTM1基准平面上的草绘曲线1印贴到圆柱面上，产生图中所示的包络曲线，操作步骤如下。

图3.3.27 创建包络曲线

Step1.将工作目录设置至D：\creo2.2\work\ch03\ch03.03，打开文件curve_wrap.prt。

Step2.选取图3.3.27所示的草绘曲线1。

Step3.选择功能选项卡节点下的“包络”命令。

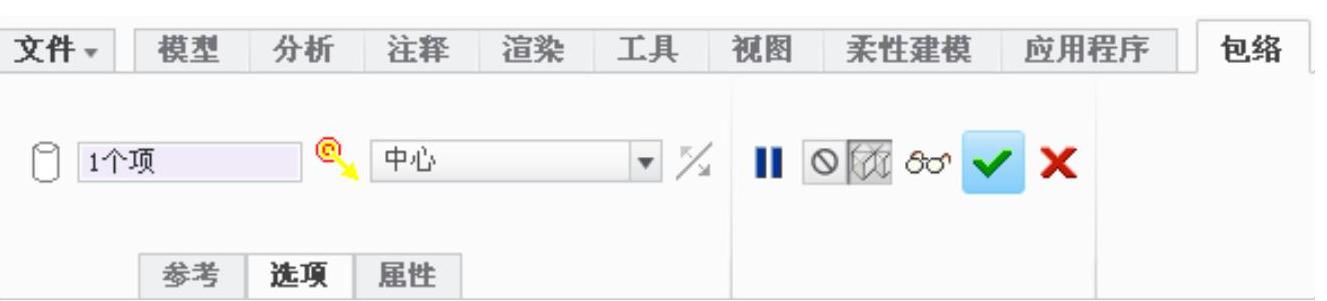

Step4.系统弹出图3.3.28所示的“包络”操控板。从该操控板中可看出，系统自动选取了圆柱面作为包络曲面，因而也产生了图3.3.27所示的包络曲线。

图3.3.28 “包络”操控板

说明：系统通常在与原始曲线最近的一侧实体曲面上产生包络曲线。

Step5.在该操控板中单击“完成”按钮。
