3.3.7  由曲面边界创建偏移基准曲线

3.3.7 由曲面边界创建偏移基准曲线

可以利用曲面的边界来创建偏移基准曲线。

如图3.3.20所示，现需要对一个曲面特征的边界进行偏移来创建基准曲线，操作步骤如下。

Step1.将工作目录设置至D：\creo2.2\work\ch03\ch03.03，打开文件curve_from_boundary.prt。

Step2.在图3.3.20所示的模型中，选中曲面的一条边线，如图3.3.21所示。

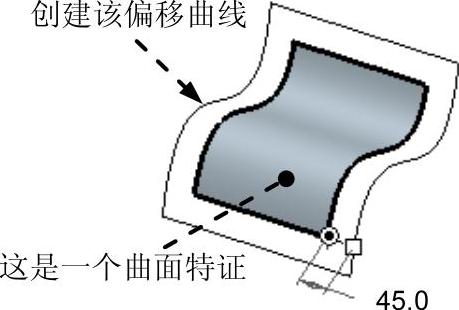

图3.3.20 由曲面边界创建基准曲线

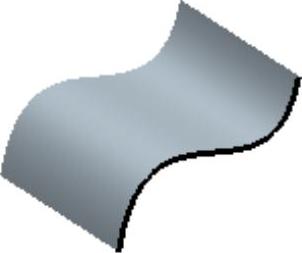

图3.3.21 选中曲面的一条边线

Step3.单击功能选项卡区域中的“偏移”按钮，系统弹出图3.3.22所示的“曲线：基准曲线边界偏移”操控板。

Step4.按住Shift键，将曲面的所有边线都选取；在该操控板中输入偏距值45.0，并单击“反向”按钮，即产生图3.3.20所示的基准曲线。

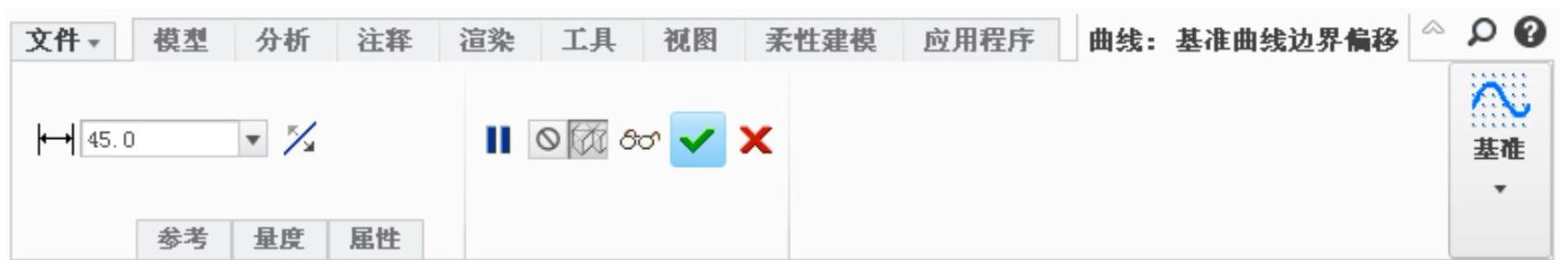

图3.3.22 “曲线：基准曲线边界偏移”操控板

注意：当选取的曲面边界为单条时，“曲线：基准曲线边界偏移”操控板的“量度”选项卡中的“距离类型”通常有下列选项，如图3.3.23所示。

●：垂直于边界边测量偏移距离。

●：沿测量边测量偏移距离。

●：偏移曲线经过曲面上的某个顶点。

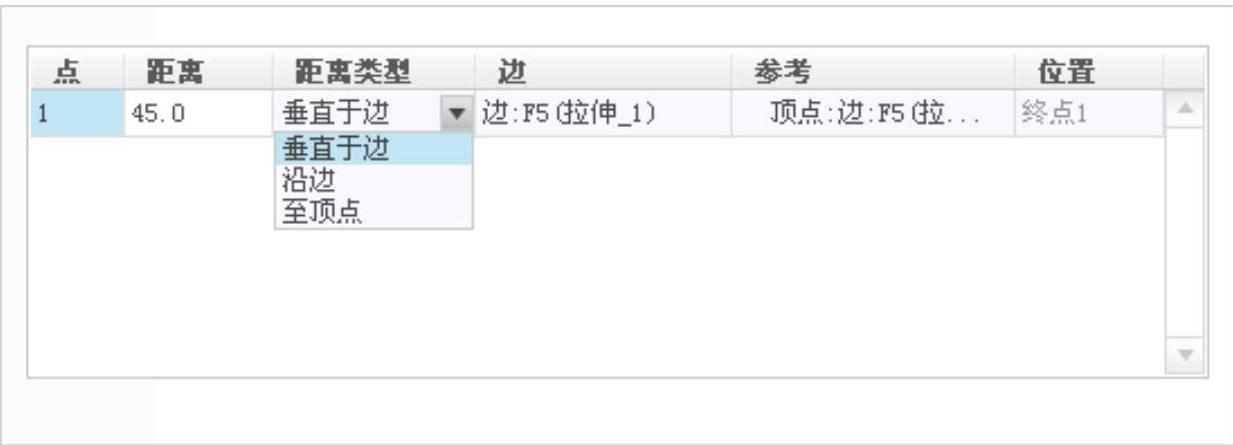

图3.3.23 “量度”选项卡

Step5.在该操控板的“量度”界面中的空白处右击，选择命令，可增加新的偏距条目（图3.3.24）。编辑新条目中的“距离”、“距离类型”、“边”、“参考”和“位置”等选项可改变曲线的形状。

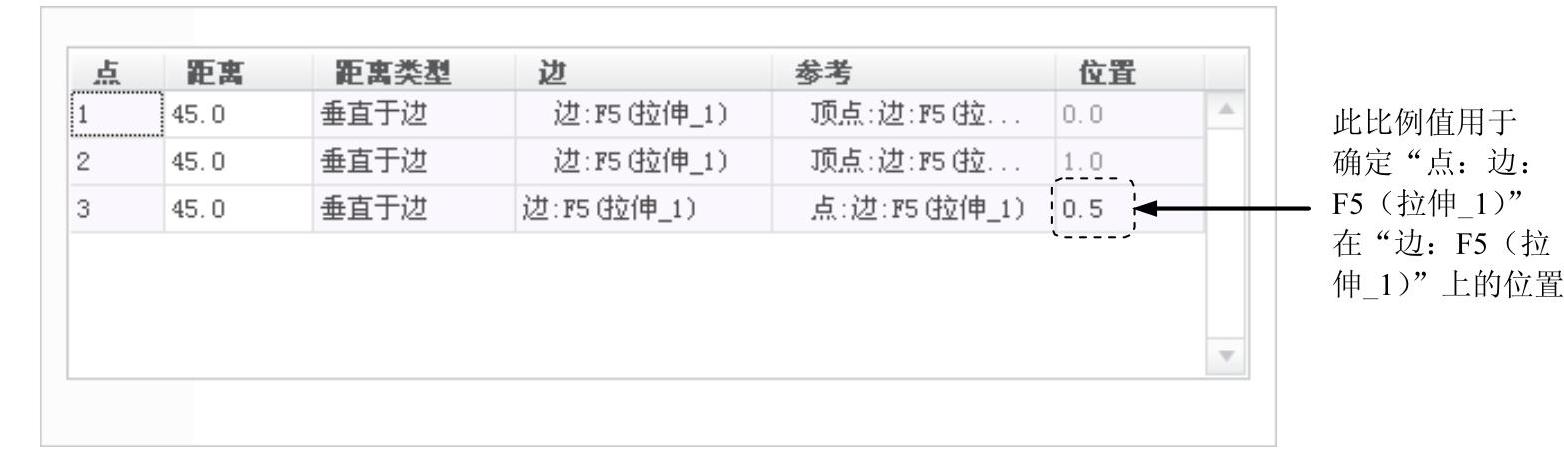

图3.3.24 增加新的偏距条目
