4.5.2  扫描特征选项说明

单击功能选项卡区域中的按钮，系统弹出图4.5.2所示的“扫描”操控板。

1.截面方向控制

在“扫描”操控板中单击选项卡，在其界面中可看到，下拉列表中有如下三个选项：

●：扫描过程中，特征截面始终垂直于某个轨迹，该轨迹可以是原始轨迹线、X轨迹线或某条一般轨迹线。

●：扫描过程中，特征截面始终垂直于一条假想的曲线，该曲线是某个轨迹在指定平面上的投影曲线。

●：截面的法向与指定的参考方向保持平行。

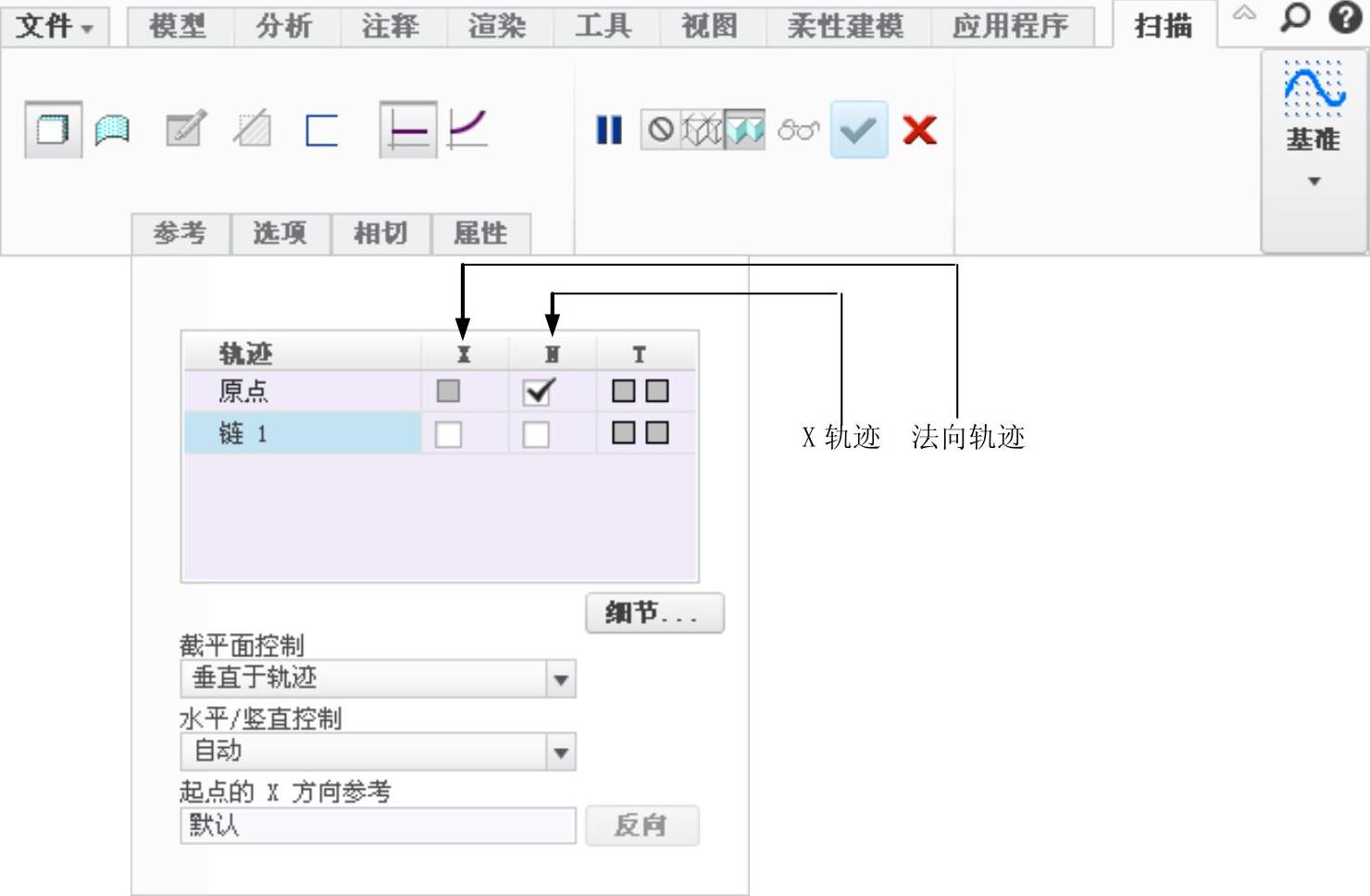

图4.5.2 “扫描”操控板

2.截面形状控制

●按钮：草绘截面在扫描过程中可变。

●按钮：草绘截面在扫描过程中不变。
