4.5.3  用“垂直于轨迹”确定截面的法向

4.5.3 用“垂直于轨迹”确定截面的法向

在图4.5.3 a中，特征的截面在扫描过程中始终与曲线2垂直，该特征的创建过程如下：

Step1.设置工作目录和打开文件。将工作目录设置至D：\creo2.2\work\ch04\ch04.05，然后打开文件varsecsweep_normtraj.prt。

Step2.单击功能选项卡区域中的按钮。

Step3.在“扫描”操控板中按下“实体”类型按钮。

Step4.选择轨迹曲线。第一个选择的轨迹必须是原始轨迹，在图4.5.3所示的模型中，先选取基准曲线1，然后按住Ctrl键，选取基准曲线2。

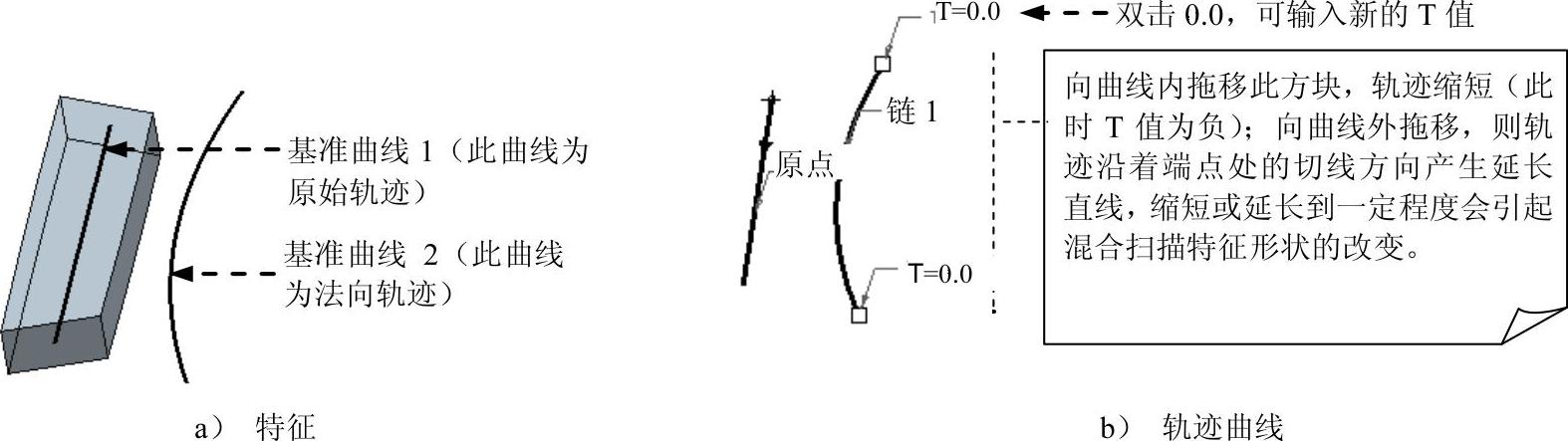

图4.5.3 截面垂直于轨迹

Step5.定义截面的控制。

（1）选择控制方式。在“扫描”操控板中单击选项卡，在其界面的下拉列表中选择（此为默认选项）选项。(https://www.daowen.com)

（2）选择控制轨迹。在界面中选中“链1”的N栏，如图4.5.4所示。

Step6.创建特征截面。在“扫描”操控板中单击“创建或编辑扫描截面”按钮；进入草绘环境后，创建图4.5.5所示的截面草图，然后单击“确定”按钮。

Step7.单击“扫描”操控板中的按钮，完成特征的创建。

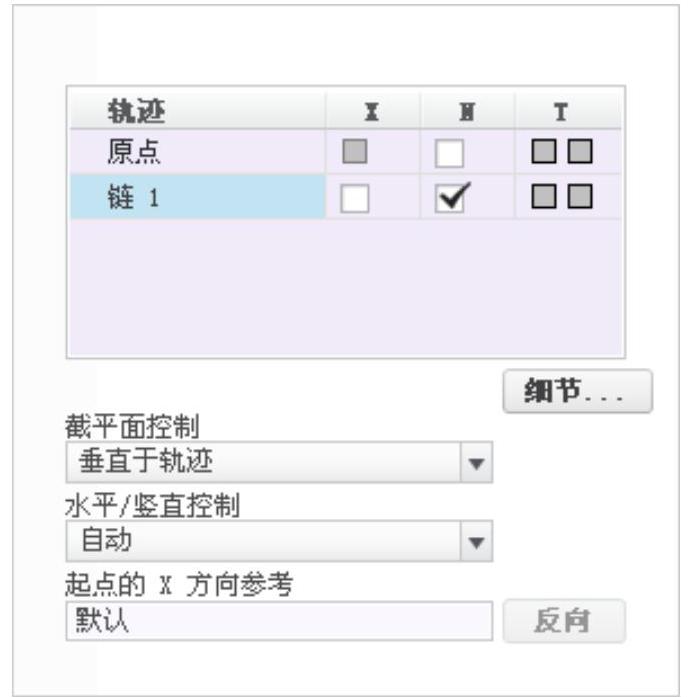

图4.5.4 “参考”界面

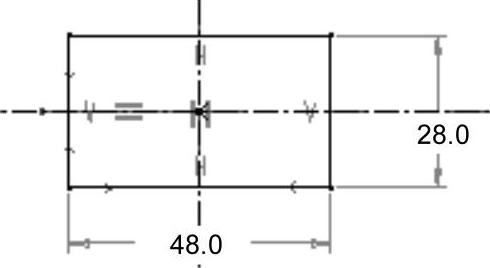

图4.5.5 截面草图
