4.4.5 Creo扫描混合特征实际应用

2026年01月15日

版权

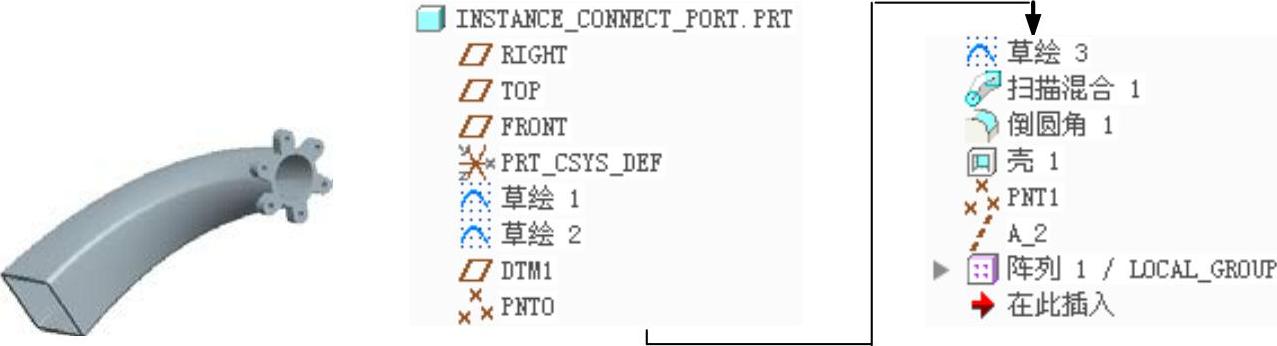

零件模型及模型树如图4.4.37所示。

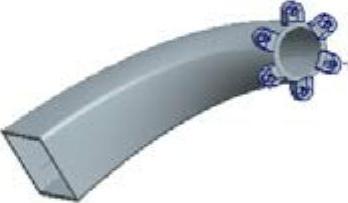

图4.4.37 零件模型及模型树

Step1.新建一个零件模型，将其命名为INSTANCE_CONNECT_PORT.PRT。

Step2.创建图4.4.38所示的草绘1。在“扫描混合”操控板中单击“草绘”按钮，选取TOP基准平面为草绘平面，选取RIGHT基准平面为参考平面，方向为；单击按钮，绘制图4.4.39所示的截面草图。

图4.4.38 草绘1

图4.4.39 截面草图

Step3.创建图4.4.40所示的草绘2。在“扫描混合”操控板中单击“草绘”按钮，选取FRONT基准平面为草绘平面，选取RIGHT基准平面为参考平面，方向为；单击按钮，绘制图4.4.41所示的草图（草图被分割成四个部分）。

图4.4.40 草绘2

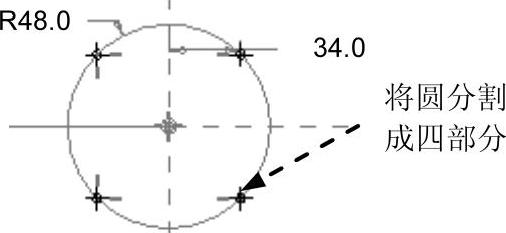

图4.4.41 截面草图

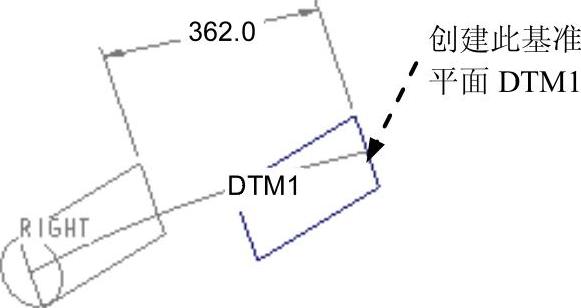

Step4.创建图4.4.42所示的基准平面DTM1。单击功能选项卡区域中的“平面”按钮，在模型树中选取RIGHT基准平面为偏距参考面，在“基准平面”对话框中输入偏移距离值362.0，单击该对话框中的按钮。

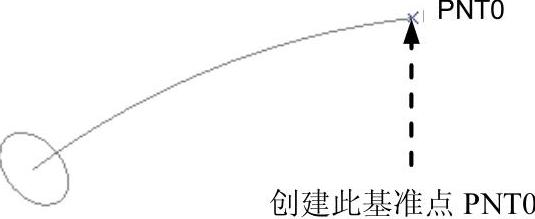

Step5.创建图4.4.43所示的基准点PNT0。单击功能选项卡区域中的“点”按钮，选取图4.4.43所示的曲线1的端点，此端点处即产生一个基准点PNT0，单击“基准点”对话框中的按钮。

图4.4.42 平面

图4.4.43 点

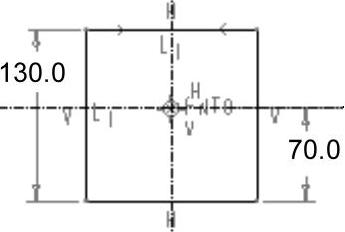

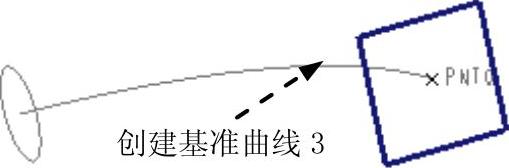

Step6.创建图4.4.44所示的草绘3。在“扫描混合”操控板中单击“草绘”按钮，选取DTM1基准平面为草绘平面，选取TOP基准平面为参考平面，方向为；单击按钮，绘制图4.4.45所示的截面草图。

图4.4.44 草绘3

图4.4.45 截面草图

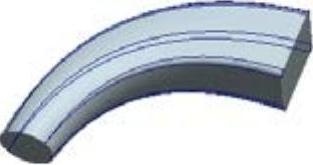

Step7.创建图4.4.46所示的扫描混合特征，相关操作如下：

（1）单击功能选项卡区域中的按钮，在“扫描混合”操控板中按下“实体”类型按钮。

（2）定义扫描轨迹。选取图4.4.47所示的曲线为扫描的轨迹，单击箭头调整箭头方向如图4.4.47所示。

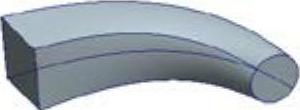

图4.4.46 创建扫描混合特征

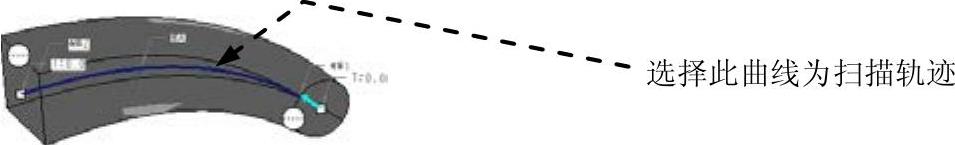

图4.4.47 选取扫描轨迹

（3）定义混合类型。在“扫描混合”操控板中单击选项卡，在“参考”界面的下拉列表中选择选项（此为默认选项）。

（4）定义第一个混合截面。

①在“扫描混合”操控板中单击选项卡，在“截面”界面中选中单选项。

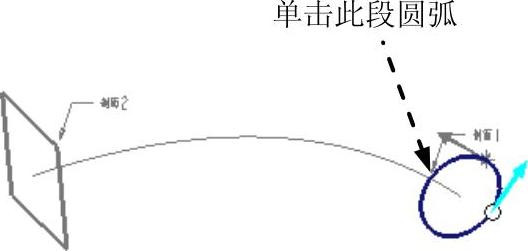

②在系统的提示下，单击图4.4.48中的圆弧。

图4.4.48 选择圆弧

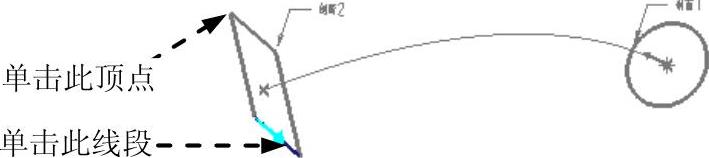

③定义起始点。在“截面”界面中单击按钮，在“链”对话框中单击选项卡，然后单击图4.4.49所示的文本框。单击图4.4.50中的顶点，接受图4.4.52中所示的起始点的箭头方向（可以在“链”对话框的区域单击按钮，以调整箭头的方向），然后在“链”对话框中单击按钮。

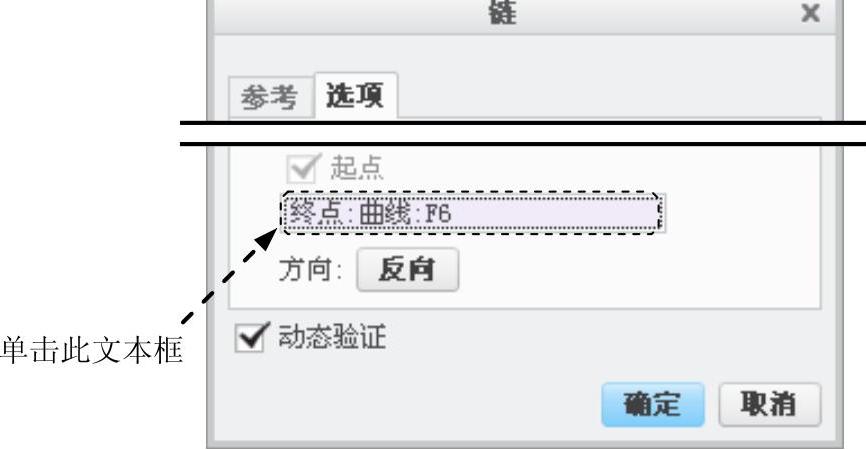

图4.4.49 “链”对话框

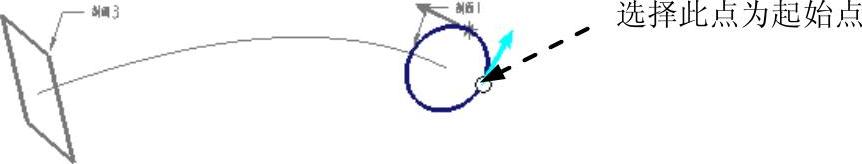

图4.4.50 选择起始点

（5）定义第二个混合截面。

①在“截面”界面中单击按钮，在“截面”界面中选中单选项。

②在系统的提示下，单击图4.4.51中的矩形曲线。

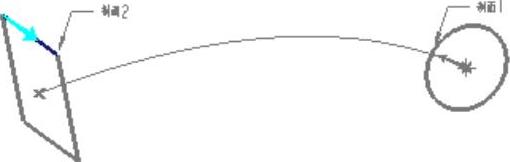

③调整该截面的混合起点和方向，使两个截面的混合起点接近且方向相同。这样才不会使特征扭曲，起始点的箭头方向如图4.4.52所示。

（6）在“扫描混合”操控板中单击“预览”按钮，预览所创建的扫描混合特征。单击“完成”按钮，完成扫描混合特征的创建。(https://www.daowen.com)

图4.4.51 选择矩形曲线

图4.4.52 设置起始点

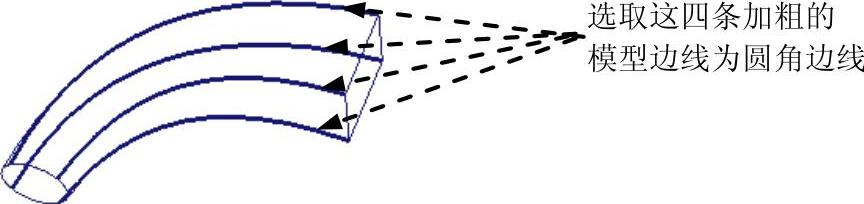

Step8.创建图4.4.53所示的倒圆角。倒圆角边线为图4.4.54所示的四条边线，倒圆角半径值为10.0。

图4.4.53 创建倒圆角特征

图4.4.54 选取模型边线

Step9.创建图4.4.55b所示的抽壳特征，厚度值为9.0。

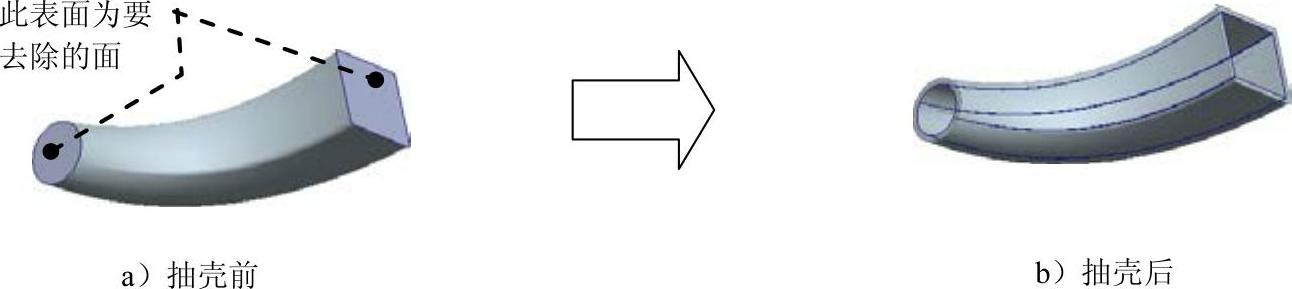

图4.4.55 抽壳特征

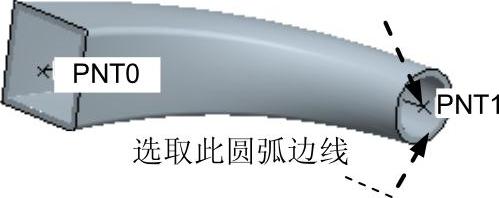

Step10.创建图4.4.56所示的PNT1基准点。单击功能选项卡区域中的“点”按钮，选取图4.4.56所示的圆弧边线，定义约束类型为，系统即在此圆弧的圆心处产生一个基准点PNT1。

图4.4.56 选取圆弧边线

Step11.创建图4.4.57所示的A_2基准轴。该基准轴经过PNT1基准点，并且与该图中所示的端面垂直，相关操作如下：

（1）单击功能选项卡区域中的“点”按钮。

（2）选取基准点PNT1。

（3）按住Ctrl键，选取图4.4.57中模型的端面，系统即创建经过PNT1基准点且垂直于该端面的A_2基准轴。

图4.4.57 轴

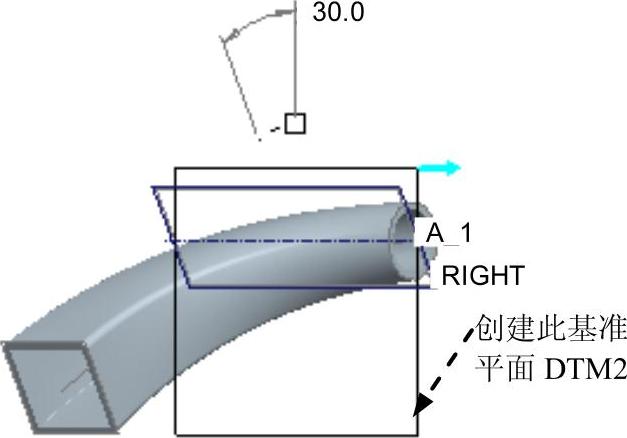

Step12.创建图4.4.58所示的基准平面DTM2。单击功能选项卡区域中的“平面”按钮，选取基准轴A_2和RIGHT基准平面为参考面，在“基准平面”对话框中设置旋转角度值为30.0，单击该对话框中的按钮。

图4.4.58 创建基准平面DTM2

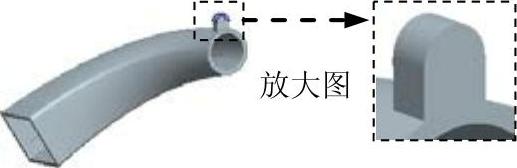

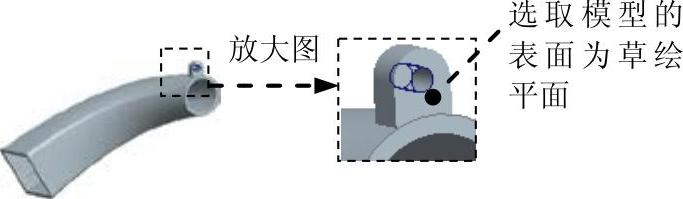

Step13.创建图4.4.59a所示的拉伸特征1。在“扫描混合”操控板中单击“拉伸”按钮，选取图4.4.59b所示的模型表面为草绘平面，选取DTM2基准平面为参考平面，方向为；绘制图4.4.60所示的截面草图，在该操控板中定义拉伸类型为，输入深度值20.0；单击按钮调整拉伸方向，单击“完成”按钮，完成拉伸特征1的创建。

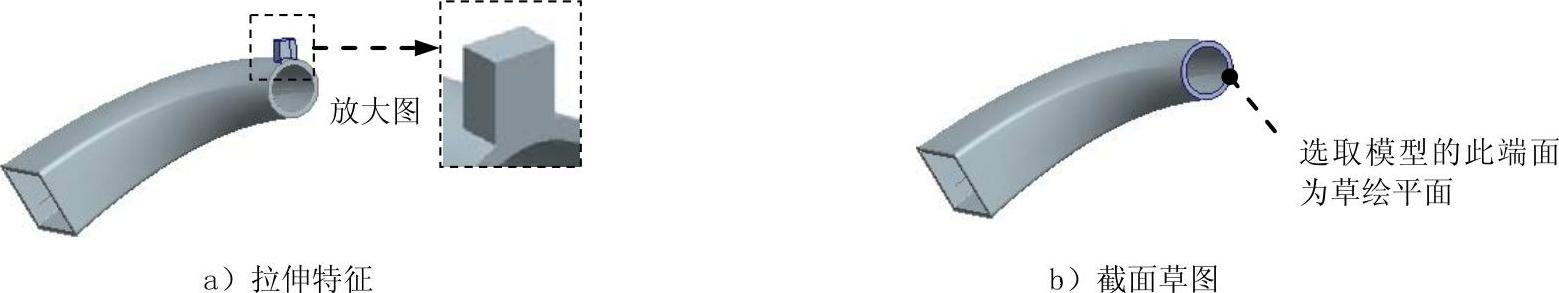

图4.4.59 拉伸特征1

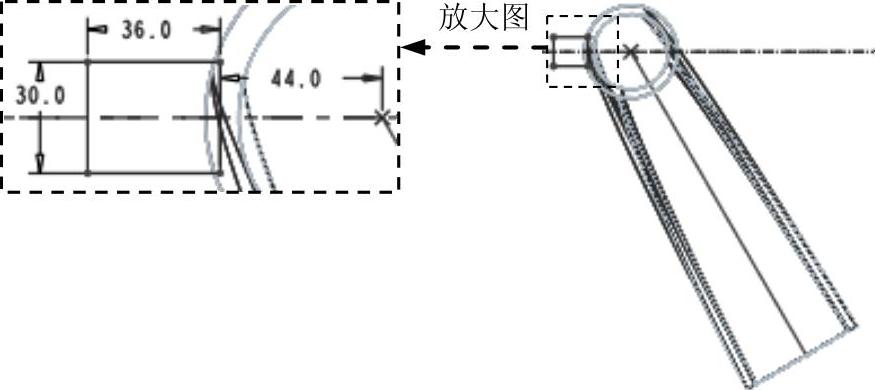

图4.4.60 截面草图

Step14.创建图4.4.61所示的完全倒圆角特征。选取图4.4.62中的两条边线，在选项卡中单击按钮。

图4.4.61 创建完全圆角特征

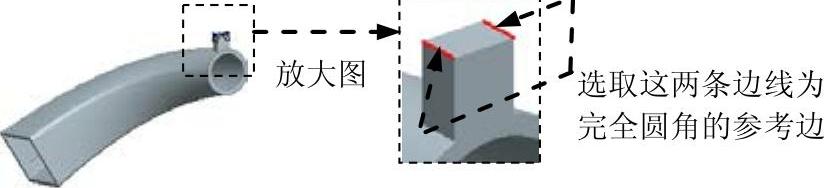

图4.4.62 选取参考边线

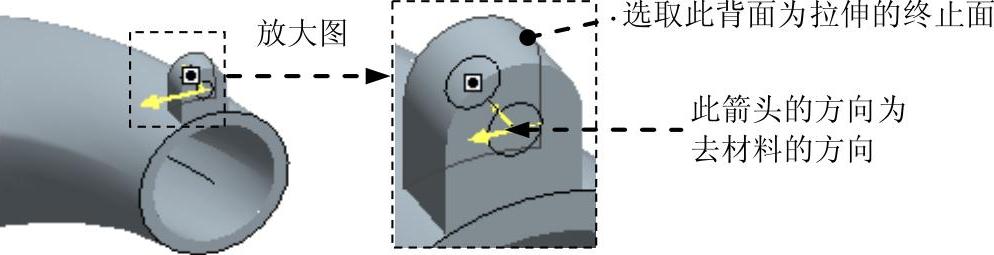

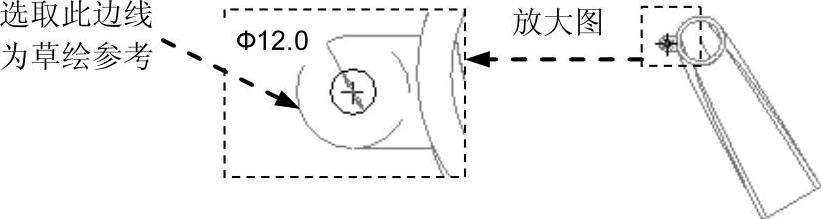

Step15.创建图4.4.63所示的拉伸特征2。在“扫描混合”操控板中单击“拉伸”按钮，按下“移除材料”按钮，选取图4.4.63所示的模型表面为草绘平面，选取DTM2基准平面为参考平面，方向为；选取图4.4.64所示的边线为草绘参考，绘制图4.4.64所示的截面草图。在“扫描混合”操控板中定义拉伸类型为，然后再选取图4.4.65中模型的背面为拉伸的终止面，单击“完成”按钮，完成拉伸特征2的创建。
