4.5.5  用“恒定法向”确定截面的法向

4.5.5 用“恒定法向”确定截面的法向

在图4.5.9中,特征截面的法向在扫描过程中是恒定的,该特征的创建过程如下。

Step1.设置工作目录和打开文件。将工作目录设置至D:\creo2.2\work\ch04\ch04.05,然后打开文件varsecsweep_const.prt。

Step2.单击978-7-111-42423-9-Chapter04-346.jpg功能选项卡978-7-111-42423-9-Chapter04-347.jpg区域中的978-7-111-42423-9-Chapter04-348.jpg按钮。


Step4.选择轨迹曲线。第一个选取的轨迹必须是原始轨迹,在图4.5.9中,先选取基准曲线1,然后按住Ctrl键,选取基准曲线2。

Step5.定义截面的控制。

(1)选择控制类型。在“扫描”操控板中单击978-7-111-42423-9-Chapter04-350.jpg选项卡,在978-7-111-42423-9-Chapter04-351.jpg下拉列表中选择978-7-111-42423-9-Chapter04-352.jpg选项。

(2)选择方向参考。在图4.5.9所示的模型中选取DTM2基准平面,此时“参考”界面如图4.5.10所示。

Step6.创建扫描特征的截面。在“扫描”操控板中单击“创建或编辑扫描截面”按钮978-7-111-42423-9-Chapter04-353.jpg,进入草绘环境后,创建图4.5.11所示的扫描特征的截面草图,然后单击“确定”按钮978-7-111-42423-9-Chapter04-354.jpg

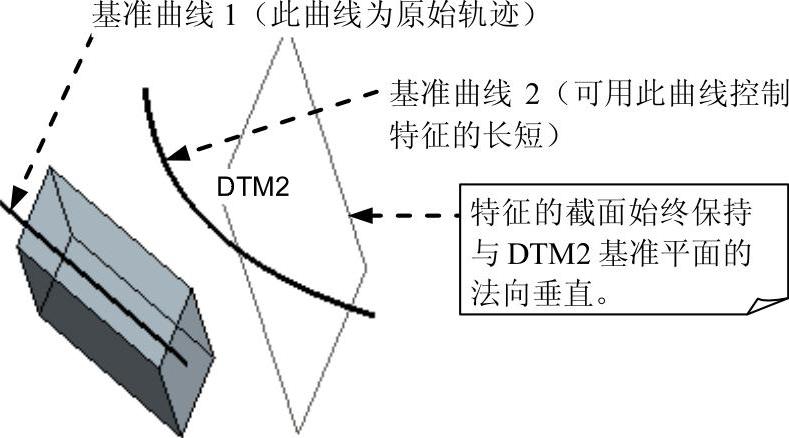

图4.5.9 恒定的法向

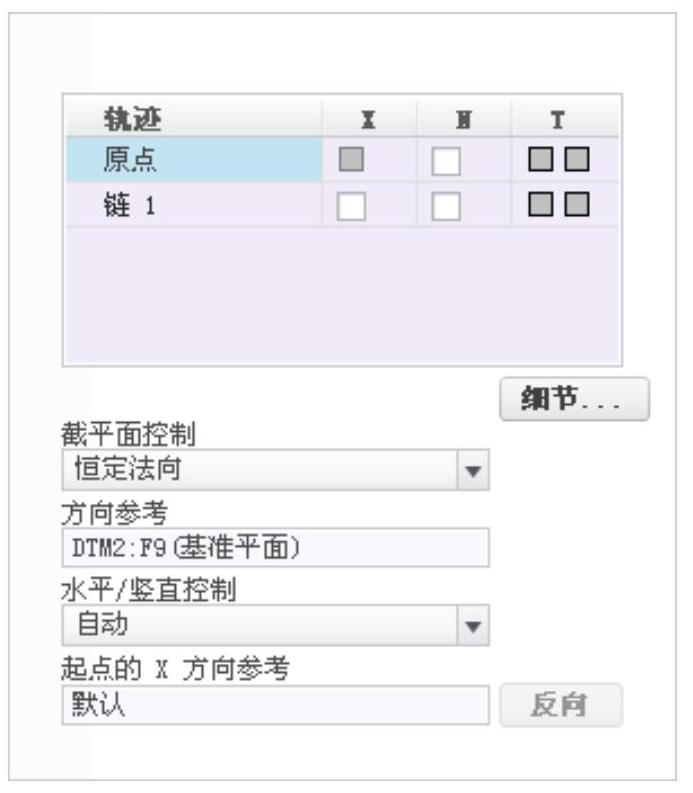

图4.5.10 “参考”界面

Step7.单击“扫描”操控板中的978-7-111-42423-9-Chapter04-357.jpg按钮,完成特征的创建。
