4.5.4  用“垂直于投影”确定截面的法向

4.5.4 用“垂直于投影”确定截面的法向

在图4.5.6中,特征的截面在扫描过程中始终垂直于曲线2的投影,该特征的创建过程如下。

Step1.设置工作目录和打开文件。将工作目录设置至D:\creo2.2\work\ch04\ch04.05,然后打开文件varsecsweep_normproject.prt。

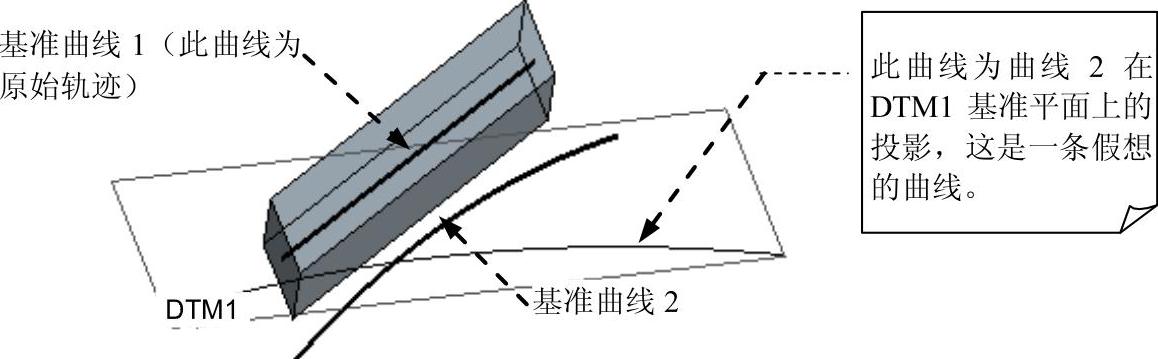

图4.5.6 垂直于投影

Step2.单击978-7-111-42423-9-Chapter04-333.jpg功能选项卡978-7-111-42423-9-Chapter04-334.jpg区域中的978-7-111-42423-9-Chapter04-335.jpg按钮。


Step4.选择轨迹曲线。第一个选取的轨迹必须是原始轨迹,在图4.5.6中,先选取基准曲线1,然后按住Ctrl键,选取基准曲线2。

Step5.定义截面的控制。

(1)选择控制方式。在“扫描”操控板中单击978-7-111-42423-9-Chapter04-337.jpg选项卡,在978-7-111-42423-9-Chapter04-338.jpg下拉列表中选择978-7-111-42423-9-Chapter04-339.jpg选项。

(2)选择方向参考。在图4.5.6所示的模型中选取基准平面DTM1,此时978-7-111-42423-9-Chapter04-340.jpg界面如图4.5.7所示。

Step6.创建特征截面。在“扫描”操控板中单击“创建或编辑扫描截面”按钮978-7-111-42423-9-Chapter04-341.jpg,进入草绘环境;创建图4.5.8所示的截面草图,然后单击“确定”按钮978-7-111-42423-9-Chapter04-342.jpg

Step7.单击“扫描”操控板中的978-7-111-42423-9-Chapter04-343.jpg按钮,完成特征的创建。


图4.5.7 “参考”界面

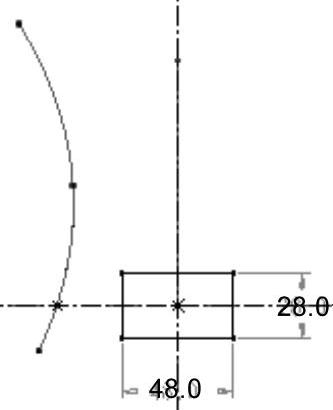

图4.5.8 截面草图
