6.4.2 替换失败的处理
在上节的Stage1中，如果在定义align_tag2参考标签时，body.prt上的轴线选另一个孔 的轴线，如图6.4.3所示，那么在进行元件替换时，会出现图6.4.7所示的“诊断失败”错误提示窗口，一般说来，解决这类问题有下面两种方法。
图6.4.7 “错误提示”窗口
注意：图6.4.3中的两个孔轴线虽然在同一条直线上，但它们是两个特征孔的轴线，在装配瓶口座（socket）零件时，其中一个孔的轴线在装配体中被用作组件参考，如果创建标签时，选取的不是该孔的轴线，就会产生替换失败。另外，假如这两个孔是同一个特征，就不会出现这种替换失败的问题。
方法一：重新定义缺少的参考。
Step1.在图6.4.7所示的“错误提示”窗口中单击
按钮，然后在模型树中选中
并右击，在系统弹出的快捷菜单中选择
命令。

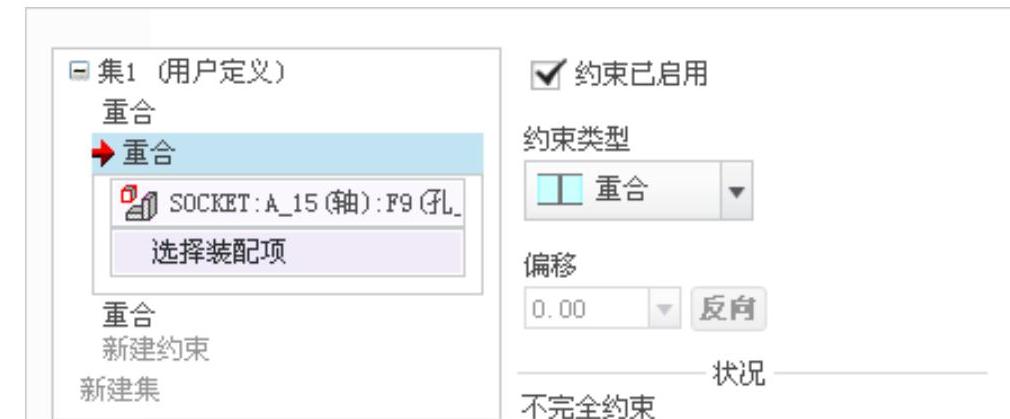

Step2.选取缺少的参考：此时系统弹出图6.4.8所示的“元件放置”操控板，从该操控板中可看到，瓶口座（socket）与零件body_sweep的对齐装配约束中缺少“组件参考”，原因是在定义align_tag2参考标签时，body.prt上的孔的轴线选择有误，从而导致替换后的组件缺少参考。解决办法是，查询选取零件body_sweep中相应孔的轴线作为组件对齐参考，在“元件放置”操控板中单击
按钮，此时系统提示
。
图6.4.8 “元件放置”操控板
方法二：重定义参考标签。
Step1.将窗口切换到body_interchange窗口。
Step2.重定义参考标签。
（1）单击
功能选项卡
区域中的“参考配对表”按钮
。
（2）在系统弹出的对话框中选择ALIGN_TAG2参考标签，再选择
区域中的body，然后查询选取图6.4.3所示的孔的轴线。按住Ctrl键，选取图6.4.3所示的body_sweep中的孔的轴线，并保存该“互换”装配模式下的装配文件。
（3）切换到asm_exercise3窗口，然后单击
按钮，此时系统提示
。
