6.3.4  创建镜像零件

6.3.4 创建镜像零件

创建镜像零件就是将装配体中的某个零件相对一个平面进行镜像，从而产生另外一个新的零件。下面以图6.3.10为例，说明其一般操作方法和过程。

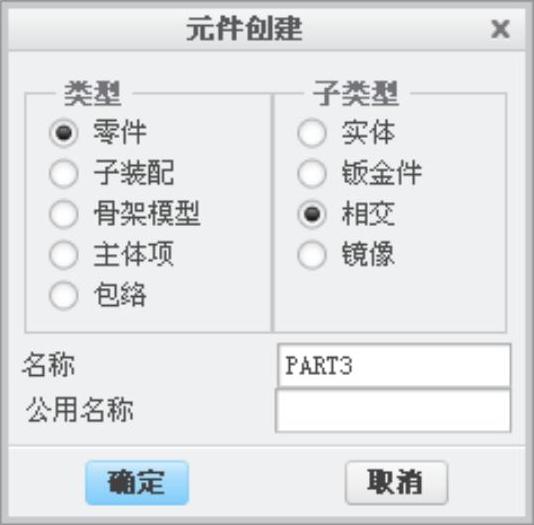

图6.3.9 “元件创建”对话框

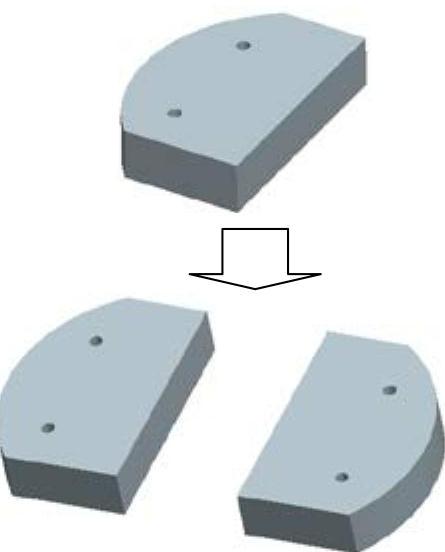

图6.3.10 创建镜像零件

Stage1.设置目录

将工作目录设置至D：\creo2.2\work\ch06\ch06.03。

Stage2.创建装配

Step1.新建一个装配体模型，命名为mirror，选用模板。

Step2.装配第一个零件。

（1）单击功能选项卡区域中的“组装”按钮，打开零件模型文件block.prt。

（2）在系统弹出的元件放置操控板中的界面中，选择下拉列表中的选项，将其固定，然后单击按钮。

Stage3.创建镜像零件(https://www.daowen.com)

Step1.新建零件。

（1）单击功能选项卡区域中的“创建”按钮。

（2）在图6.3.11所示的“元件创建”对话框中，选中中的单选项，选中中的单选项，输入文件名BLOCK_MIR，单击按钮。

Step2.系统弹出图6.3.12所示的“镜像零件”对话框，并且提示，在模型树中选取。

Step3.在“镜像零件”对话框的区域中单击字符，在系统的提示下，选取图6.3.13中的RIGHT基准平面（此时可以隐藏总装配文件的基准平面），并单击“镜像零件”对话框中的按钮，此时系统提示。

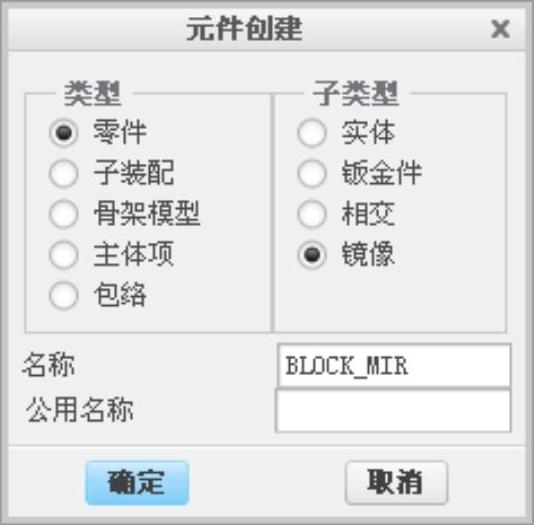

图6.3.11 “元件创建”对话框

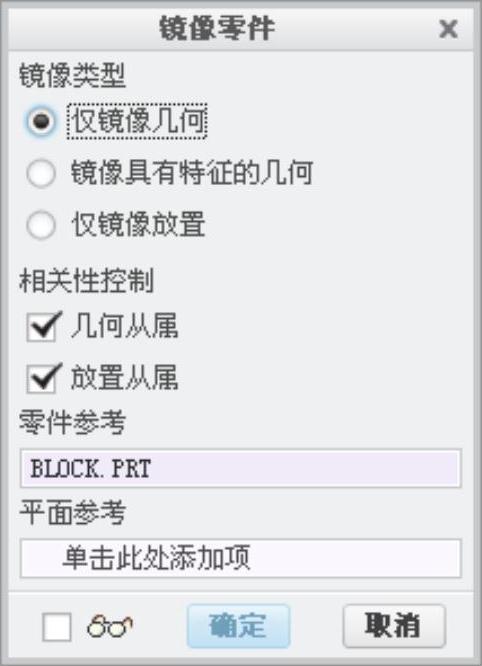

图6.3.12 “镜像零件”对话框

图6.3.13 选取镜像平面
