6.5.2 骨架零件模型的创建和应用
下面以图6.5.2为例，说明如何创建和使用骨架零件模型。
1.创建一个普通的零件模型
Step1.新建一个零件模型，文件名为skeleton，选用
模板。
Step2.将RIGHT基准平面改名为CENTER。
Step3.创建CENTER_AXIS基准轴。单击“轴”按钮
，选取FRONT和CENTER基准平面为参考，将创建的基准轴改名为CENTER_AXIS。
Step4.创建基准平面DTM1。
（1）单击“平面”按钮
，选取TOP基准平面为参考，偏移值为20.0。
（2）创建FIXING_BOLT_AXIS基准轴。单击“轴”按钮
；选取FRONT基准平面和DTM1基准面为参考，将创建的基准轴改名为FIXING_BOLT_AXIS。
Step5.创建DTM2基准平面，参考为TOP基准平面，偏移值为225.5。
Step6.创建DTM3基准平面，DTM3与DTM2基准平面的偏移值为5.0。
Step7.创建DTM4基准平面，DTM4与TOP基准平面的偏移值为-45.0。
Step8.创建DTM5基准平面，DTM5与DTM4基准平面的偏移值为200.0。
Step9.保存该零件模型。

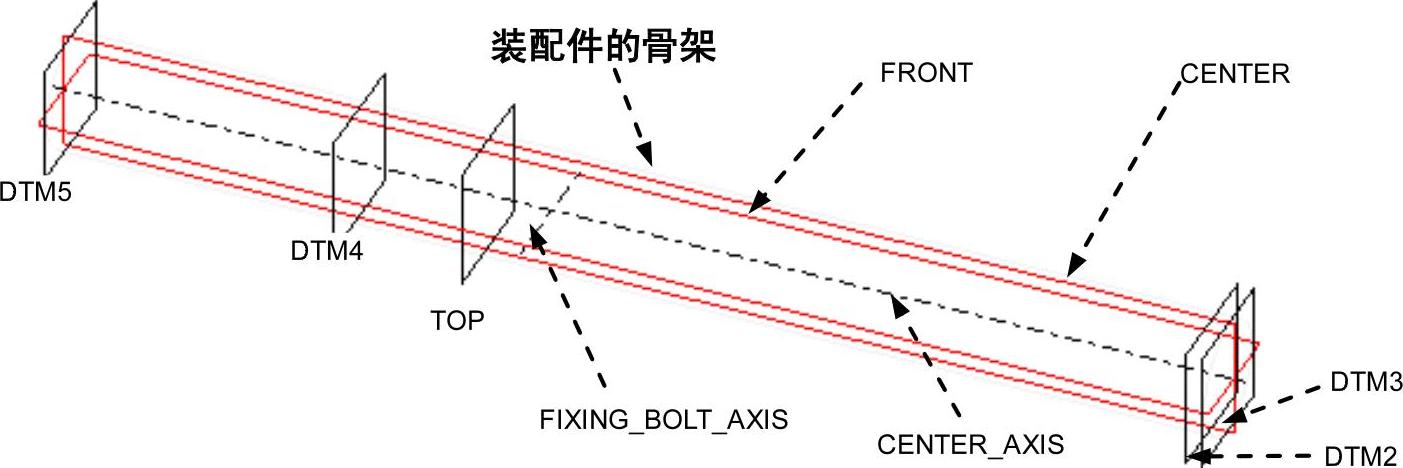

图6.5.2 骨架零件模型
2.创建一个含骨架零件的装配体
Step1.新建一个装配体模型，文件名为asm_skeleton，选用
模板。
Step2.在装配体中创建骨架零件模型。
（1）单击
功能选项卡
区域中的“创建”按钮
。在“元件创建”对话框中选中
单选项，接受系统默认的名称ASM_SKELETON_SKEL，然后单击
按钮。
（2）在弹出的图6.5.3所示的“创建选项”对话框中，选中
单选项，再单击
按钮，查找到前面创建的skeleton.prt零件模型。将其打开，然后单击
按钮，此时系统在装配体中创建了一个骨架零件模型，此时模型树如图6.5.4所示。
3.传递骨架零件中的设计意图
下面将在含有骨架零件的装配体中，创建一个本体零件（body_test）。在创建该本体零件时，将骨架中的设计意图传递给该零件。
图6.5.3 “创建选项”对话框
图6.5.4 模型树
Step1.在装配体中创建一个零件body_test。
（1）单击
功能选项卡
区域中的“创建”按钮
，要确保asm_skeleton.asm处于激活状态。
（2）在弹出的“元件创建”对话框中，选中
单选项，选中
中的
单选项，输入零件名body_test，单击
按钮。

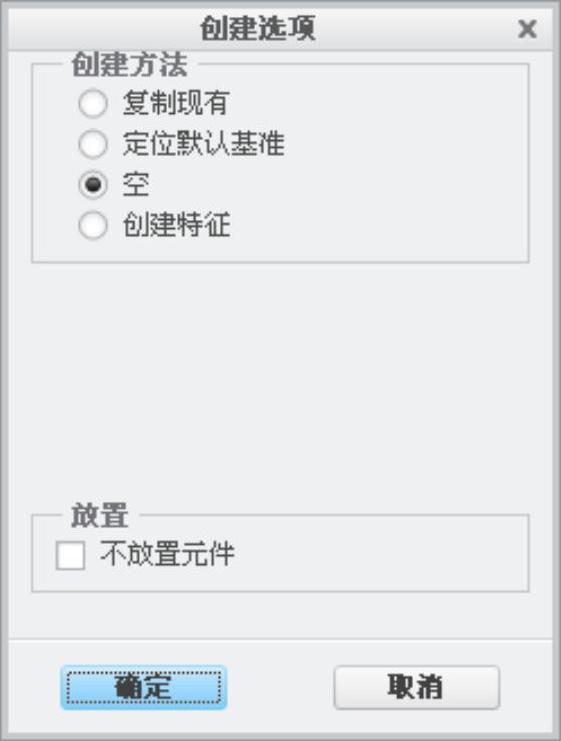

（3）在弹出的“创建选项”对话框中，选中
单选项，如图6.5.5所示。然后在
区域中，取消选中
复选框，单击
按钮。(https://www.daowen.com)
Step2.将骨架零件中的设计意图传递给刚创建的本体零件（body_test）。
（1）在图6.5.6所示的模型树中右击BODY_TEST.PRT，选择
命令。
（2）单击
功能选项卡
区域中的“复制几何”按钮
。系统弹出图6.5.7所示的“复制几何”操控板，在该操控板中进行下列操作：
①在图6.5.7所示的“复制几何”操控板中，先确认“将参考类型设置为组件上下文”按钮
被按下，然后单击“仅限发布几何”按钮
（使此按钮为弹起状态）。
图6.5.5 “创建选项”对话框

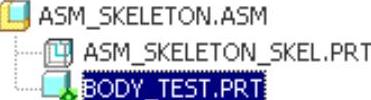

图6.5.6 模型树

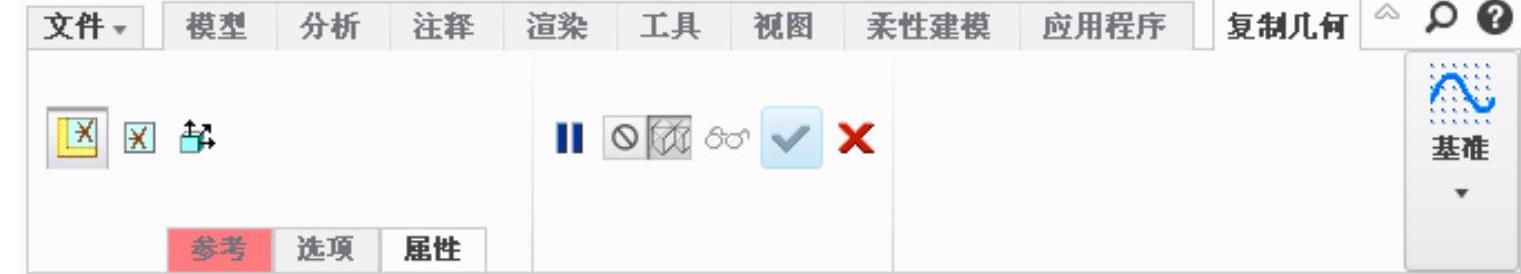

图6.5.7 “复制几何”操控板
②复制几何。
a）在“复制几何”操控板中单击
选项卡，系统弹出“参考”界面。
b）单击
文本框中的
字符。
c）在“智能选取栏”中选择“基准平面”，然后选取骨架零件模型中的基准平面CENTER、TOP、FRONT和DTM2。
d）在“智能选取栏”中选择“轴”，然后选取骨架零件模型中的基准轴FIXING_BOLT_AXIS和CENTER_AXIS。
③在“复制几何”操控板中单击
按钮，将“选项”设置为
。
④在“复制几何”操控板中单击“完成”按钮
。
⑤完成操作后，所选的基准平面和基准轴便复制到body_test.prt中，这样就把骨架零件模型中的设计意图传递到零件body_test.prt中。
4.继续创建含有骨架设计意图的零件
下面将利用从骨架零件模型传递过来的信息（基准面和基准轴），进行本体零件（body_test）其他特征的创建。由于篇幅有限，本例中将只介绍一个薄壁拉伸基础特征和一个孔特征的创建。

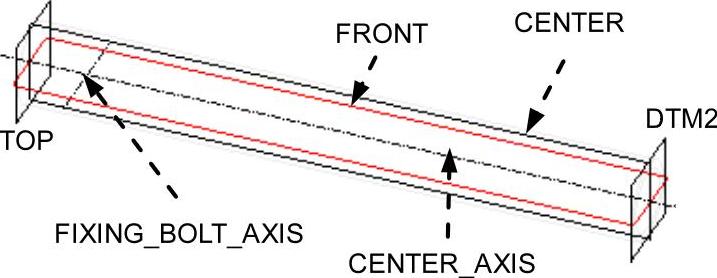

Step1.打开零件body_test.prt，可看到图6.5.8所示的基准平面和基准轴，它们都是从骨架传递过来的信息。
图6.5.8 骨架零件

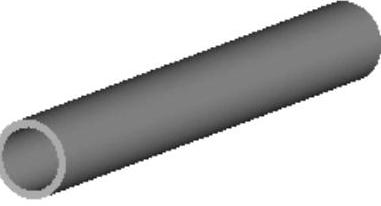

Step2.创建图6.5.9所示的薄壁拉伸特征。在操控板中单击“拉伸”按钮
，按下“薄板”类型按钮
；设置TOP基准平面为草绘面，FRONT基准平面为参考面，方向为
；草图的参考为CENTER基准平面；特征截面草图为直径是29.0的一个圆；壁厚为3.0；拉伸方式为
，选取基准平面DTM2为终止曲面。
Step3.创建图6.5.10所示的孔特征。单击
功能选项卡
区域中的
按钮，孔放置的主参考为CENTER基准面，然后按住Ctrl键选取轴线fixing_bolt_axis，孔的直径为4.0，侧1和侧2的选项均为
。
图6.5.9 薄壁实体拉伸特征
图6.5.10 孔特征
