6.4.1 元件替换的一般操作过程
下面以在装配体asm_exercise3.asm中替换零件body为例，说明元件替换的一般操作过程。
Stage1.创建一个Interchange（互换）装配模式下的装配文件
Step1.将工作目录设置至D：\creo2.2\work\ch06\ch06.04。
Step2.单击“新建”按钮

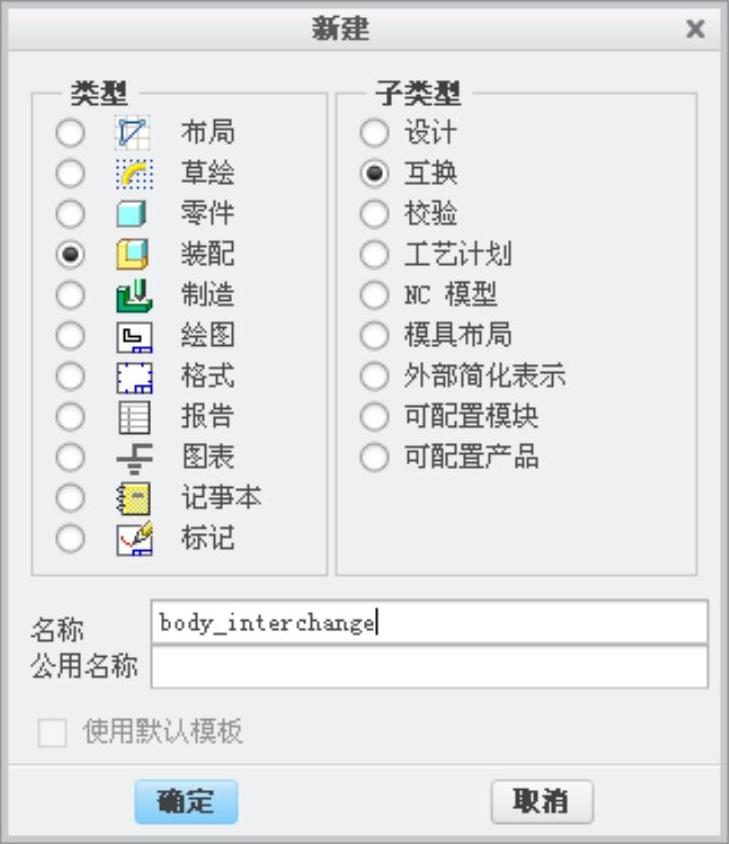

，在图6.4.2所示的“新建”对话框中，选中
中的
单选项，选中
中的
单选项，然后输入文件名body_interchange，单击
按钮。
Step3.分别添加有替换关系的两个元件。
（1）添加body.prt。单击
功能选项卡
区域中的“功能”按钮
，然后打开文件body.prt。
（2）添加body_sweep.prt。
①继续单击
功能选项卡
区域中的“功能”按钮
。
②系统弹出文件“打开”对话框，打开文件body_sweep.prt。
③此时系统弹出“元件放置”操控板，在这里可以不对两个元件进行装配约束，而直接单击
按钮。
Step4.定义参考标签。
我们知道，元件装配实际是通过一系列元件参考和组件参考的对齐、配对等来实现的，所以在一个已装配完成的元件要被替换时，系统需要知道新旧元件间的所有装配参考的对应关系。参考标签正是指明这种对应关系。
图6.4.2 “新建”对话框
特别注意：定义参考标记前，一定要在原来的装配模型中查看被替换的元件（比如body.prt）中哪些点、线、面曾被用于参考（包括元件参考和组件参考），在定义的参考标签中要一一将它们与新元件（比如body_sweep.prt）中相应的点、线、面对应起来，不能有遗漏和弄错，否则在后面的元件替换时，会出现某些元件“丢失参考”的错误提示。

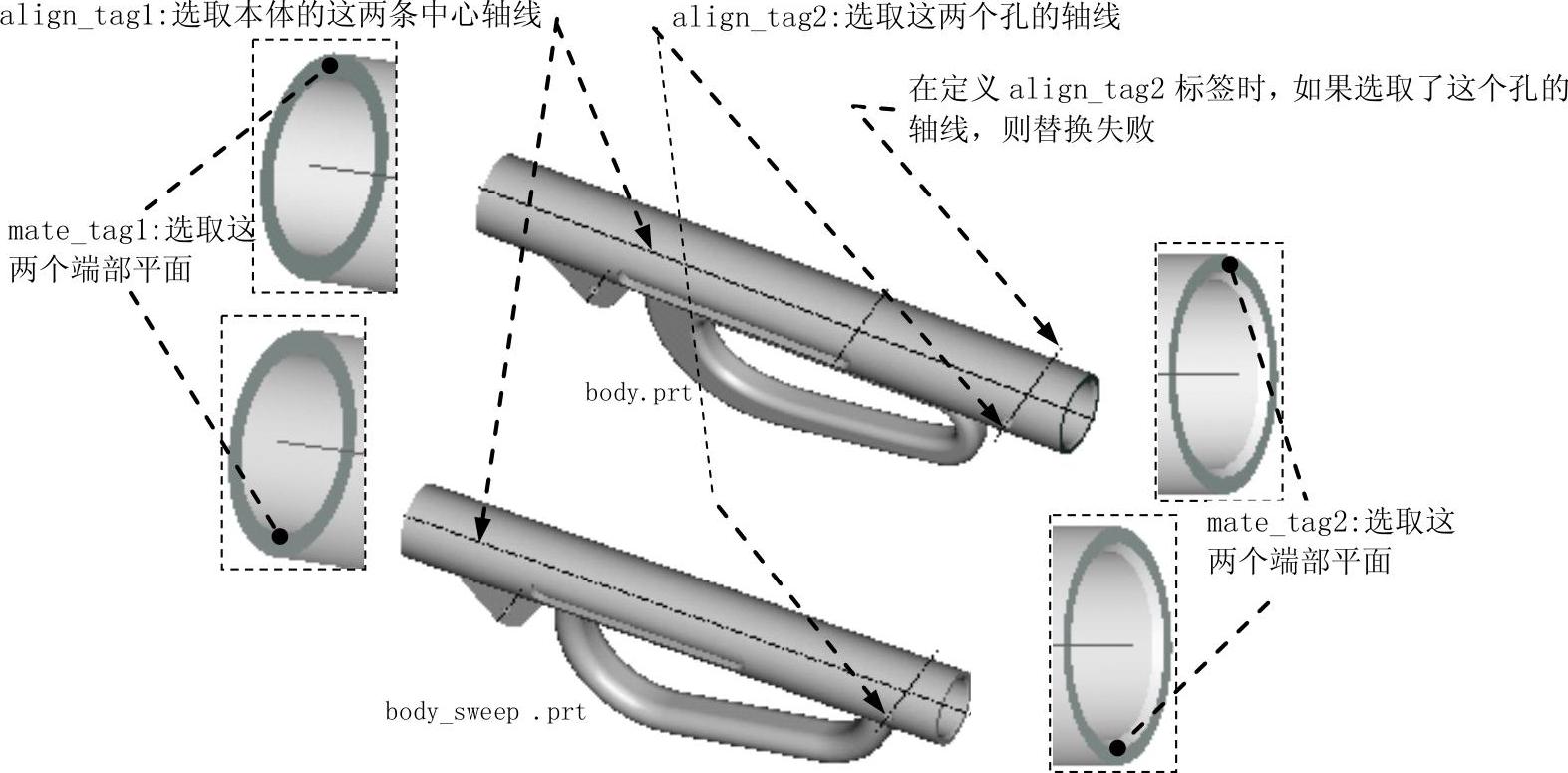

本例中要定义的各参考标签如图6.4.3所示。
图6.4.3 定义各参考标签
●mate_tag1：这个标签中的两个平面控制本体盖（body_cap）与本体（body或body_sweep）的配对约束装配关系。
●mate_tag2：这个标签中的两个平面控制瓶口座（socket）与本体的配对约束装配 关系。
●align_tag1：这个标签中的两条轴线控制本体盖（body_cap）、瓶口座（socket）与本体的轴向对齐约束。
●align_tag2：这个标签中的两条轴线控制瓶口座（socket）与本体的径向对齐约束。(https://www.daowen.com)
（1）单击
功能选项卡
区域中的“参考配对表”按钮

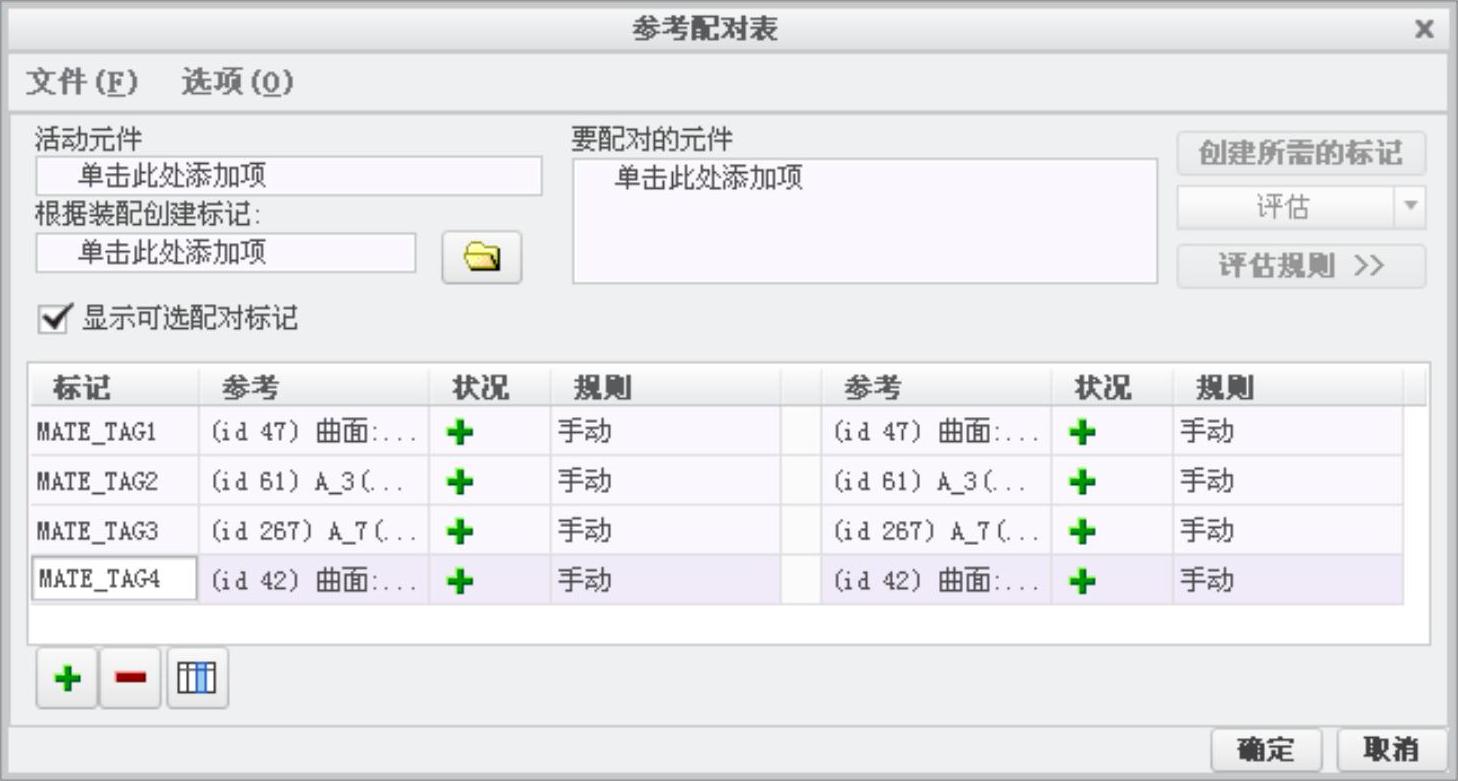

，系统弹出图6.4.4所示的“参考配对表”对话框。
（2）定义参考标签。
①在“参考配对表”对话框中单击
按钮，在
文本框中输入第一个参考标签名MATE_TAG1，并按回车键。
②按住Ctrl键，分别选取图6.4.3中模型的两个端部平面（图中左边的端面）。
③定义其余三个标签，然后重复与步骤①、②相似的操作。
④最后单击“参考配对表”对话框中的
按钮。
Step5.保存该“互换”装配模式下的装配文件。
图6.4.4 “参考配对表”对话框
Stage2.用新元件替换旧元件
Step1.打开装配文件asm_exercise3.asm。
Step2.在
功能选项卡中选择

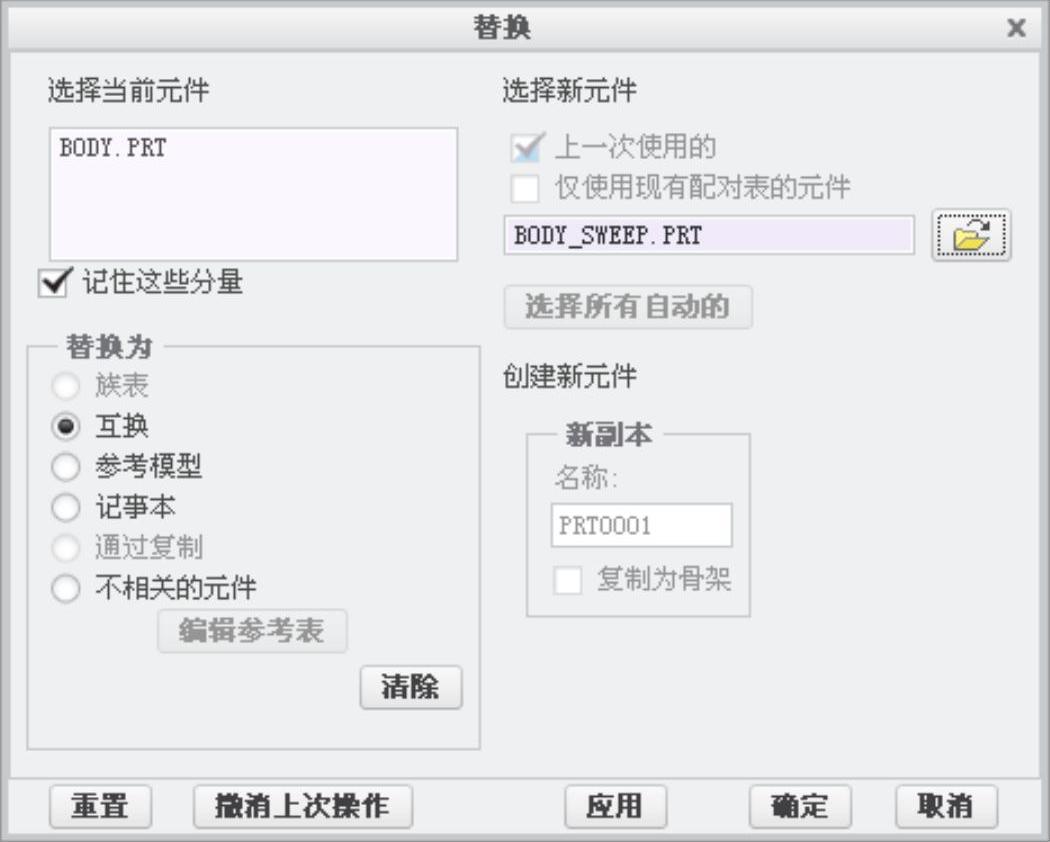

命令，系统弹出图6.4.5所示的“替换”对话框。
Step3.选取要被替换的元件，在模型树或模型中选择本体（body）。
Step4.进行替换操作。
（1）在图6.4.5所示的“替换”对话框中，选中
单选项。
（2）单击该对话框中的

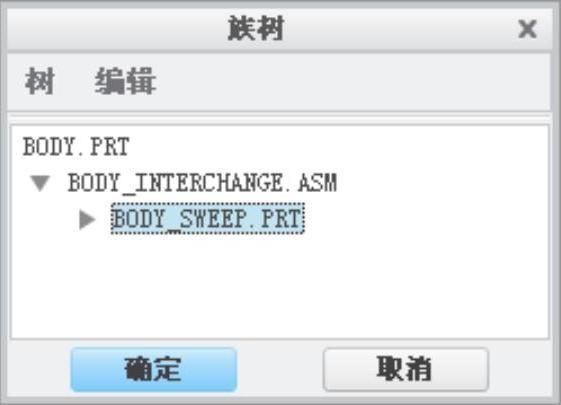

按钮，系统弹出图6.4.6所示的“族树”对话框。将body_interchange.asm展开，从中选取body_sweep.prt，单击
按钮。
图6.4.5 “替换”对话框
图6.4.6 “族树”对话框
（3）单击“替换”对话框中的
按钮。如果替换失败，请参见下一节的介绍。
