8.2.1 ISDX曲线基础

在创建曲面时，必须认识到，曲线是形成曲面的基础，要得到高质量的曲面，必须要先有高质量的曲线，使用质量差的曲线不可能得到质量好的曲面。通过下面的学习，我们会知道，ISDX模块为创建高质量的曲线提供了非常方便的工具。

1.ISDX曲线的基本概念

如图8.2.1所示，一条ISDX曲线是由两个端点（Endpoint）及多个内部点（Internal Point）所组成的样条（Spline）光滑线。如果只有两个端点、没有内部点，则ISDX曲线为一条直线，如图8.2.2所示。

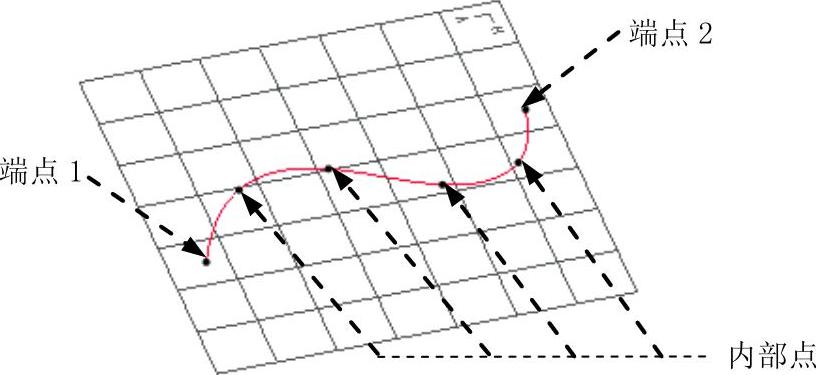

图8.2.1 有内部点的ISDX曲线

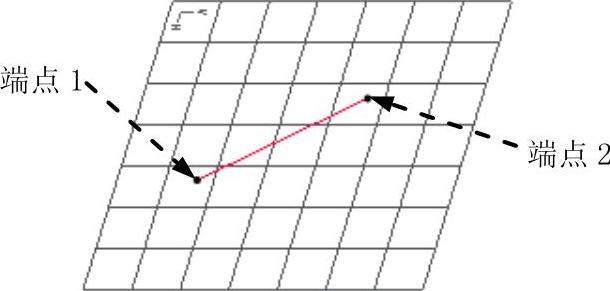

图8.2.2 无内部点的ISDX曲线

2.ISDX曲线的类型

有三种类型的ISDX曲线：

●自由（Free）ISDX曲线：曲线在三维空间自由创建。

●平面（Planar）ISDX曲线：曲线在某个平面上创建，“平面”曲线一定是一个2D曲线。

●COS（Curve On Surface）曲线：曲线在某个曲面上创建。
