8.2.2 创建自由（Free）ISDX曲线
下面介绍创建一个自由ISDX曲线的全过程。
Step1.设置工作目录和新建文件。
（1）将工作目录设置至D：\creo2.2\work\ch08\ch08.02。
（2）新建一个零件模型文件，文件名为creat_free_curve。
Step2.单击
功能选项卡
区域中的“造型”按钮
，进入ISDX环境。
Step3.设置活动平面。进入ISDX环境后，系统一般默认地自动选取TOP基准平面为活动平面，如图8.2.3所示。如果没有特殊的要求，我们常常采用系统的这种默认设置。
Step4.单击
功能选项卡
区域中的“曲线”按钮
。
Step5.选择曲线类型。在图8.2.4所示的“造型：曲线”操控板中单击“创建自由曲线”
按钮。

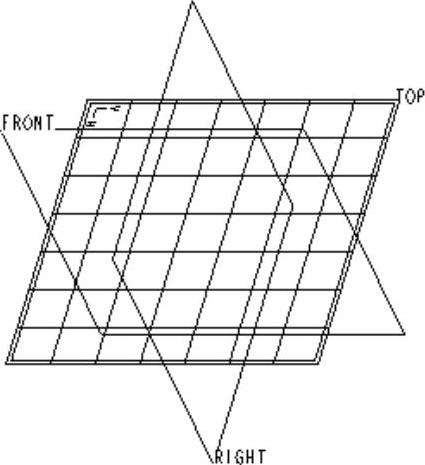

图8.2.3 设置活动平面

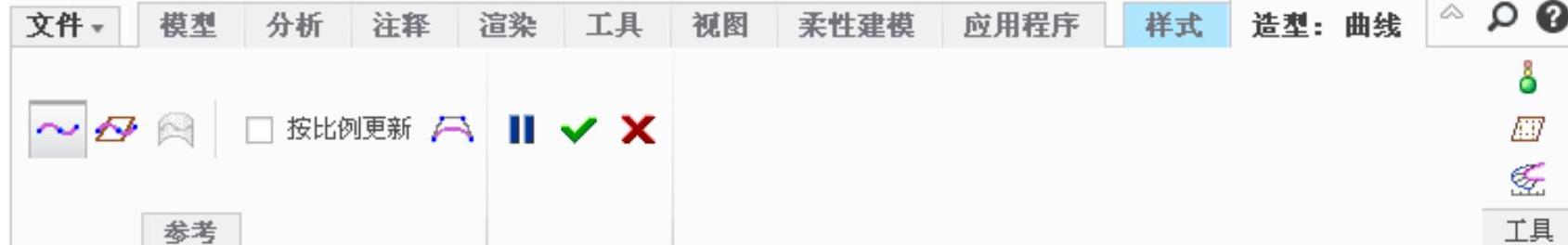

图8.2.4 “造型：曲线”操控板
Step6.如图8.2.5所示，在空间单击四个位置，即可得到图中所示的“自由”ISDX曲线，该ISDX曲线是由两个端点（Endpoint）和两个内部点（Internal Point）所组成的样条 （Spline）光滑线。
注意：在拾取点时，如果要“删除”前一个点，也就是要进行“撤销上一步操作”，可单击工具栏中的按钮
；如果要恢复撤销操作，可单击按钮
。
说明：此时，曲线上的四个点以小圆点（●）形式显示，表明这些点是自由点。后面我们还将进一步介绍曲线上点的类型。
Step7.切换到四个视图状态，查看所创建的“自由”ISDX曲线。单击工具栏中的
按钮，即可看到图8.2.6所示的曲线的四个视图。观察下部的两个视图，发现所创建的“自由”ISDX曲线上的所有点都在TOP基准平面上，但不能就此认为该曲线是“平面”（Planar）曲线。因为我们可以使用“点”的拖拉编辑功能，以将曲线上的所有点拖离开TOP基准平面（请参见后面的操作）。查看完毕后，再次单击
按钮，使模型回到一个视图状态。
Step8.单击“造型：曲线”操控板中的
按钮。
Step9.将“自由”ISDX曲线中的点拖离TOP基准平面。
（1）单击
功能选项卡
区域中的“曲线编辑”按钮
。此时系统弹出图8.2.7所示的“造型：曲线编辑”操控板，然后选中图形区中的ISDX曲线。

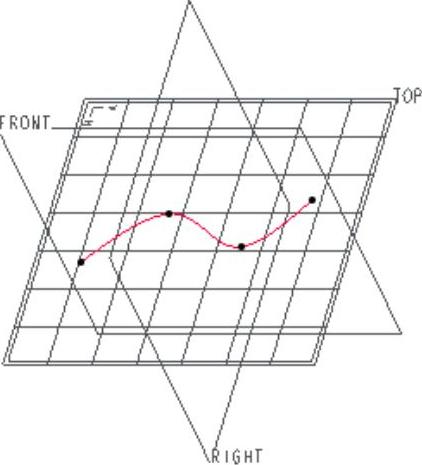

图8.2.5 “自由”ISDX曲线

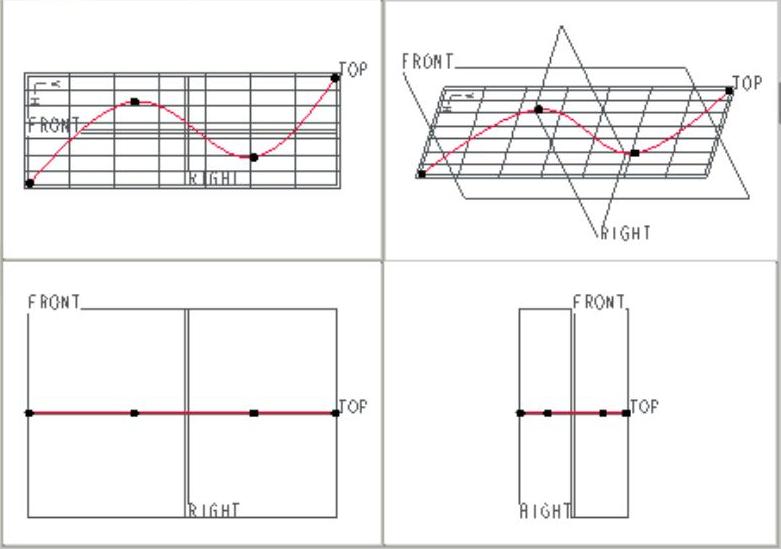

图8.2.6 四个视图状态

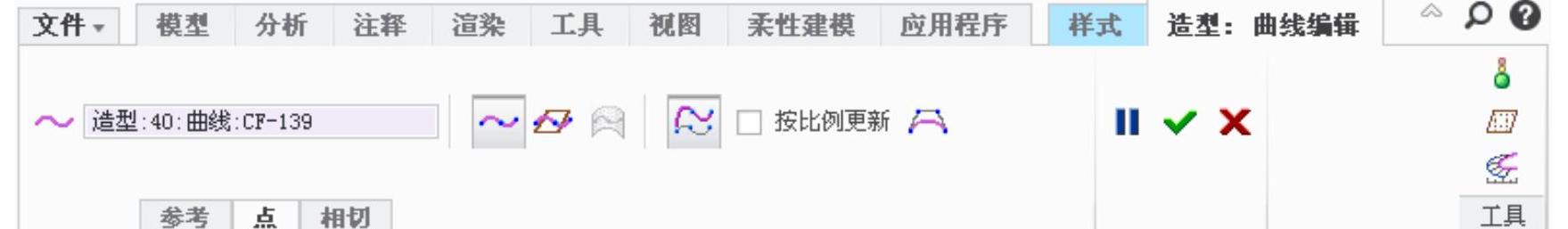

图8.2.7 “造型：曲线编辑”操控板
（2）单击
按钮。在“左下”视图中，用鼠标左键选取图8.2.8中的曲线上的点，然后拖动该点。对其他的点，可按同样的方法拖离开TOP基准平面。现在我们可以认识到：在单个视图状态下，很难观察ISDX曲线上点的分布，如果要准确把握ISDX曲线上点的分布，应该使用四个视图状态。
（3）单击“造型：曲线编辑”操控板中的按钮
。
注意：关于ISDX曲线的编辑功能，目前初步掌握到这种程度，在后面的章节还将进一步介绍。
Step10.退出造型环境。单击
功能选项卡中的
按钮。

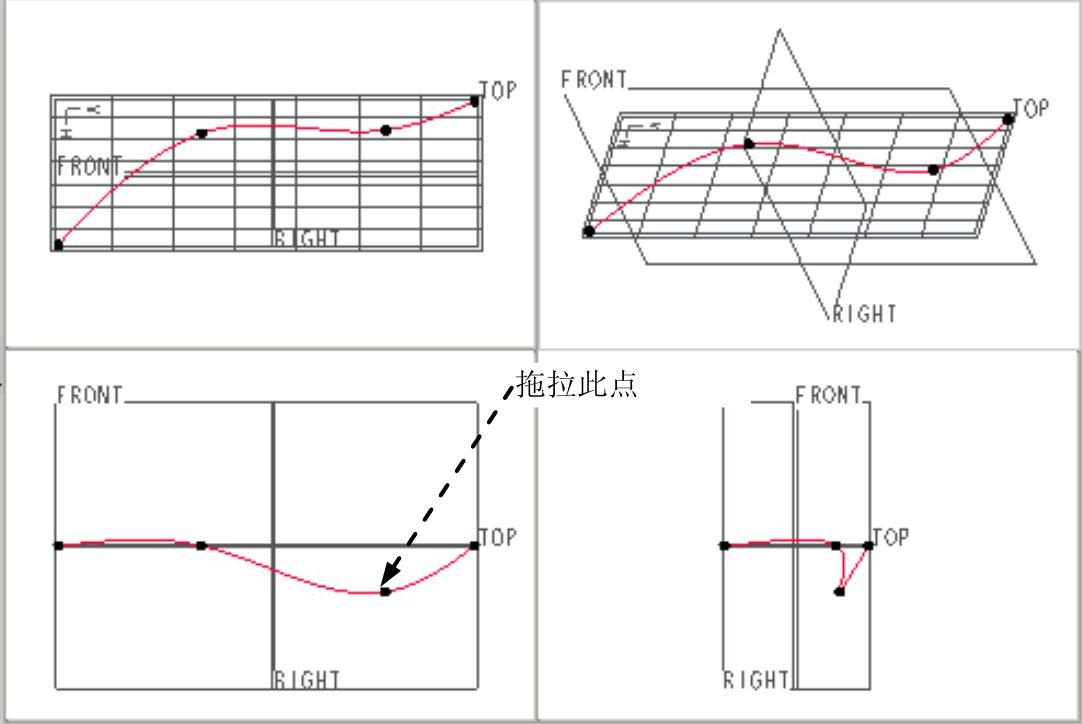

图8.2.8 四个视图状态
