8.1.4  ISDX模块入门

8.1.4 ISDX模块入门

1.查看ISDX曲线及曲率图、ISDX曲面

下面先打开图8.1.3所示的模型,查看ISDX曲线、曲率图和ISDX曲面。通过查看,建立对ISDX曲线和ISDX曲面的初步认识。

Step1.将工作目录设置至D:\creo2.2\work\ch08\ch08.01,打开文件isdx_surface_view.prt。

Step2.设置模型视图状态。单击978-7-111-42423-9-Chapter08-9.jpg功能选项卡978-7-111-42423-9-Chapter08-10.jpg区域中的“已命名视图”按钮978-7-111-42423-9-Chapter08-11.jpg,然后选择Course_v1视图,将模型视图设置到Course_v1视图状态。

Step3.设置层的显示状态。

(1)单击导航选项卡中的978-7-111-42423-9-Chapter08-12.jpg按钮,在弹出的快捷菜单中选择978-7-111-42423-9-Chapter08-13.jpg命令。

(2)在图8.1.4所示的层树中,选取模型曲线层978-7-111-42423-9-Chapter08-14.jpg,按住键盘Ctrl键,再选取978-7-111-42423-9-Chapter08-15.jpg层,右击,然后从系统弹出的快捷菜单中选择978-7-111-42423-9-Chapter08-16.jpg命令,单击“重画”按钮978-7-111-42423-9-Chapter08-17.jpg,这样模型的基准曲线将不显示。

(3)返回到模型树。单击导航选项卡中的978-7-111-42423-9-Chapter08-18.jpg按钮,在弹出的快捷菜单中选择978-7-111-42423-9-Chapter08-19.jpg命令。

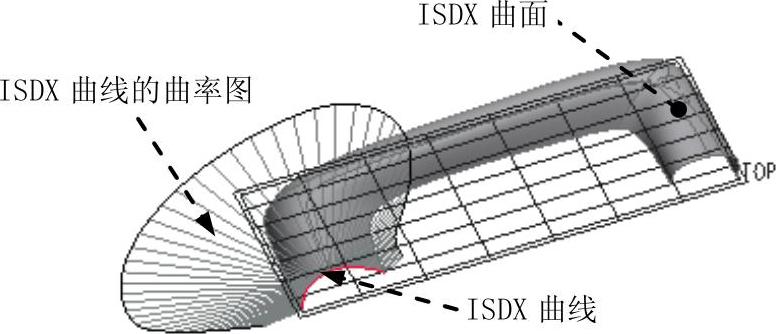

图8.1.3 查看ISDX曲线、曲率图和ISDX曲面

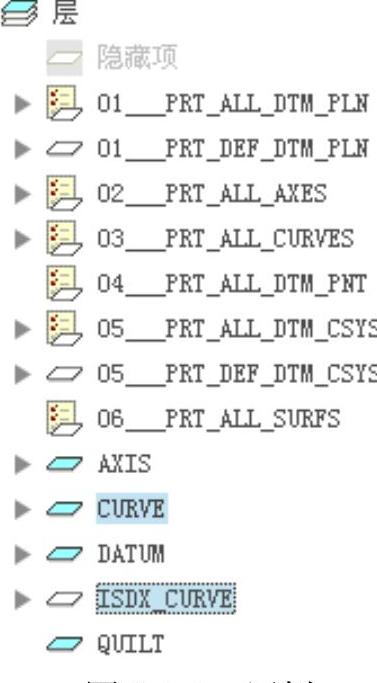

图8.1.4 层树

Step4.进入ISDX环境,查看ISDX曲面。在模型树中右击978-7-111-42423-9-Chapter08-22.jpg,从弹出的快捷菜单中选择978-7-111-42423-9-Chapter08-23.jpg命令,系统弹出图8.1.5所示的978-7-111-42423-9-Chapter08-24.jpg功能选项卡。

注意:一个造型(Style)特征中可以包括多个ISDX曲面和多条ISDX曲线,也可以只含ISDX曲线,不含ISDX曲面。

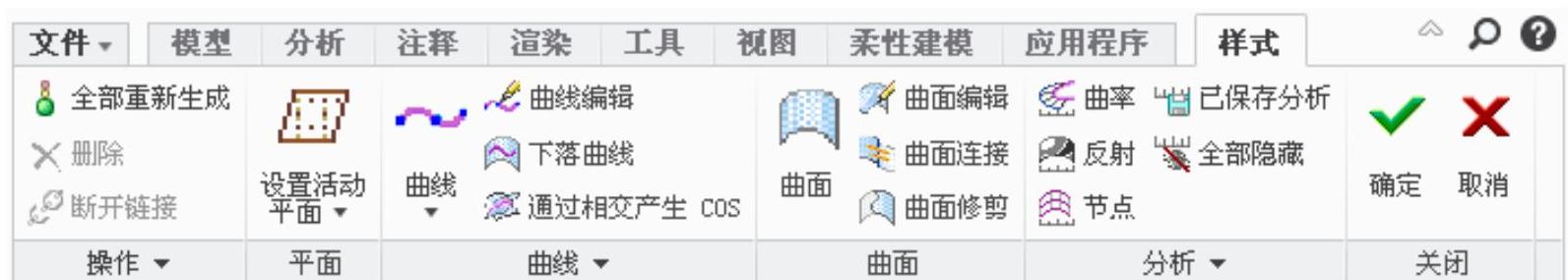

图8.1.5 “样式”功能选项卡

Step5.查看ISDX曲线及曲率图。

(1)在978-7-111-42423-9-Chapter08-26.jpg功能选项卡中的978-7-111-42423-9-Chapter08-27.jpg区域中单击“曲率”按钮978-7-111-42423-9-Chapter08-28.jpg,系统弹出图8.1.6所示的“曲率”对话框,然后选取图8.1.3所示的ISDX曲线。

注意:如果曲率图太大或太密,可在图8.1.6所示的“曲率”对话框中,调整978-7-111-42423-9-Chapter08-29.jpg滑块和978-7-111-42423-9-Chapter08-30.jpg滚轮。

(2)在“曲率”对话框的978-7-111-42423-9-Chapter08-31.jpg下拉列表中,选择978-7-111-42423-9-Chapter08-32.jpg选项,然后单击“曲率”对话框中的978-7-111-42423-9-Chapter08-33.jpg按钮,关闭“曲率”对话框。

(3)此时可看到曲线曲率图仍保留在模型上。要关闭曲率图的显示,可在“样式”操控板中选择978-7-111-42423-9-Chapter08-34.jpg命令。

Step6.旋转及缩放模型,从各个角度查看ISDX曲面。

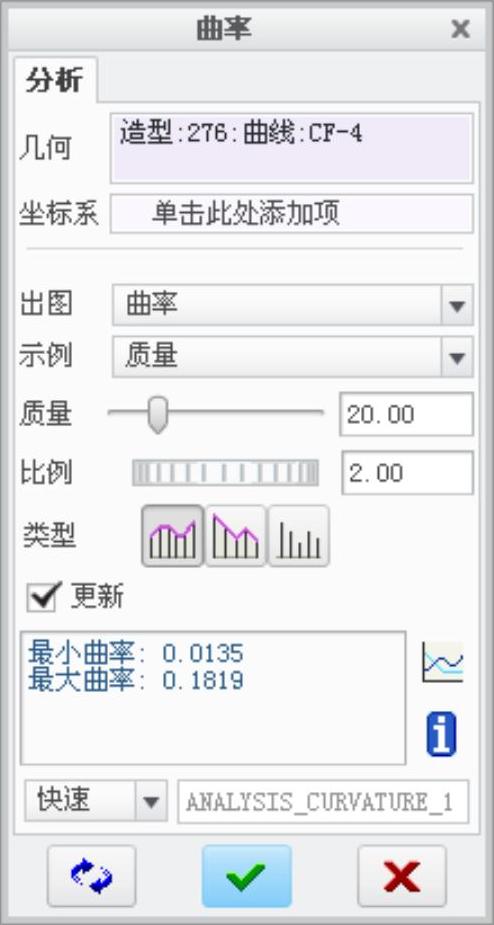

图8.1.6 “曲率”对话框

2.查看活动平面

“活动平面”(Active Plane)是ISDX中一个非常重要的参考平面,在许多情况下,ISDX曲线的创建和编辑必须考虑到当前的活动平面。在图8.1.7中,TOP基准平面上布满了“网格”(Grid),这表示TOP基准平面为当前活动平面。如要重新定义活动平面,单击978-7-111-42423-9-Chapter08-36.jpg功能选项卡978-7-111-42423-9-Chapter08-37.jpg区域中的“设置活动平面”按钮978-7-111-42423-9-Chapter08-38.jpg,然后选取其他基准平面(如FRONT基准平面)为活动平面,如图8.1.8所示。另外,在978-7-111-42423-9-Chapter08-39.jpg功能选项卡中选择978-7-111-42423-9-Chapter08-40.jpg978-7-111-42423-9-Chapter08-41.jpg命令,在系统弹出的“造型首选项”对话框中可以设置“活动平面”的网格是否显示以及网格的大小等参数,这一点在后面还将进一步介绍。


图8.1.7 查看活动平面

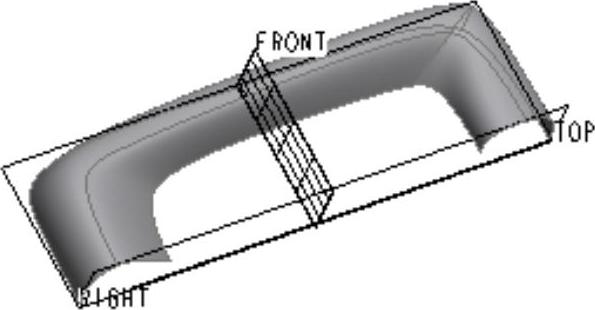

图8.1.8 重新设置“活动平面”

3.查看ISDX环境中的四个视图及设置视图方向

单击978-7-111-42423-9-Chapter08-44.jpg功能选项卡978-7-111-42423-9-Chapter08-45.jpg区域中的“已命名视图”按钮978-7-111-42423-9-Chapter08-46.jpg,然后选择“默认方向”视图。在图形区右击,从弹出的快捷菜单中选择978-7-111-42423-9-Chapter08-47.jpg命令(或在ISDX环境中的视图工具条中单击978-7-111-42423-9-Chapter08-48.jpg按钮),即可看到图8.1.9所示的画面,此时整个图形区被分割成独立的四个部分(即四个视图),其中右上角的视图为三维(3D)视图,其余三个为正投影视图,这样的布局非常有利于复杂曲面的设计,在一些工业设计和动画制作专业软件中,这是相当常见的。

注意:每个视图都是独立的,也就是说,我们可以像往常一样随意缩放、旋转和移动每个视图中的模型。

如果希望回到单一视图状态,只需再次单击978-7-111-42423-9-Chapter08-49.jpg按钮。

➢将某个视图设置到活动平面方向:

下面以图8.1.9中的右下视图为例,说明视图活动平面方向的概念及其设置方法。先单击右下视图,然后右击,在图8.1.10所示的快捷菜单中选择978-7-111-42423-9-Chapter08-50.jpg命令。此时该视图的定向如图8.1.11所示,可看到该视图中的活动平面(TOP基准平面)与屏幕平面平行。由此可见,当设置某个视图为活动平面方向,则该视图中的“活动平面”平行于屏幕平面。

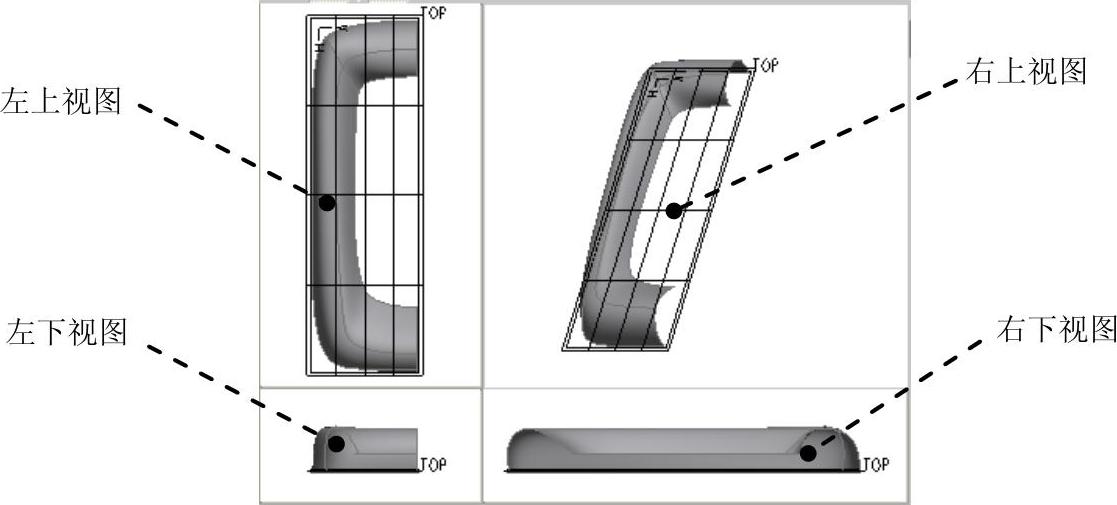

图8.1.9 ISDX环境中的四个视图

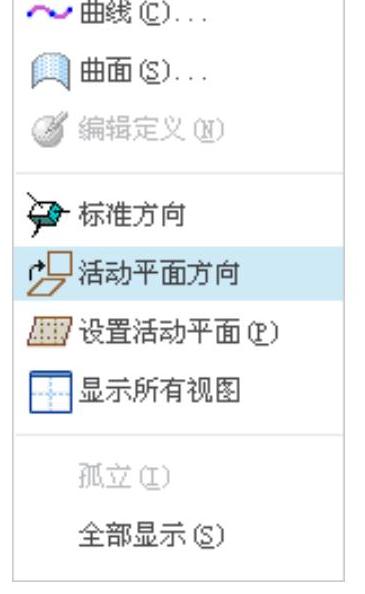

图8.1.10 快捷菜单

➢将某个视图设置到标准方向:

图8.1.9中四个视图的方向为系统的“标准方向”,当缩放、旋转和移动某个视图中的模型而导致其方向改变时,可用如下方法恢复到“标准方向”:首先单击该视图,然后右击,从弹出的快捷菜单中选择978-7-111-42423-9-Chapter08-53.jpg

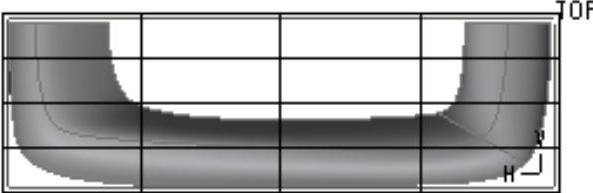

图8.1.11 视图的定向

4.ISDX环境的首选项设置

978-7-111-42423-9-Chapter08-55.jpg功能选项卡中选择978-7-111-42423-9-Chapter08-56.jpg命令,系统弹出图8.1.12所示的“造型首选项”对话框,在该对话框中可以进行下面一些设置:曲面连接、活动平面栅格的显示以及栅格大小、曲面网格的显示等。

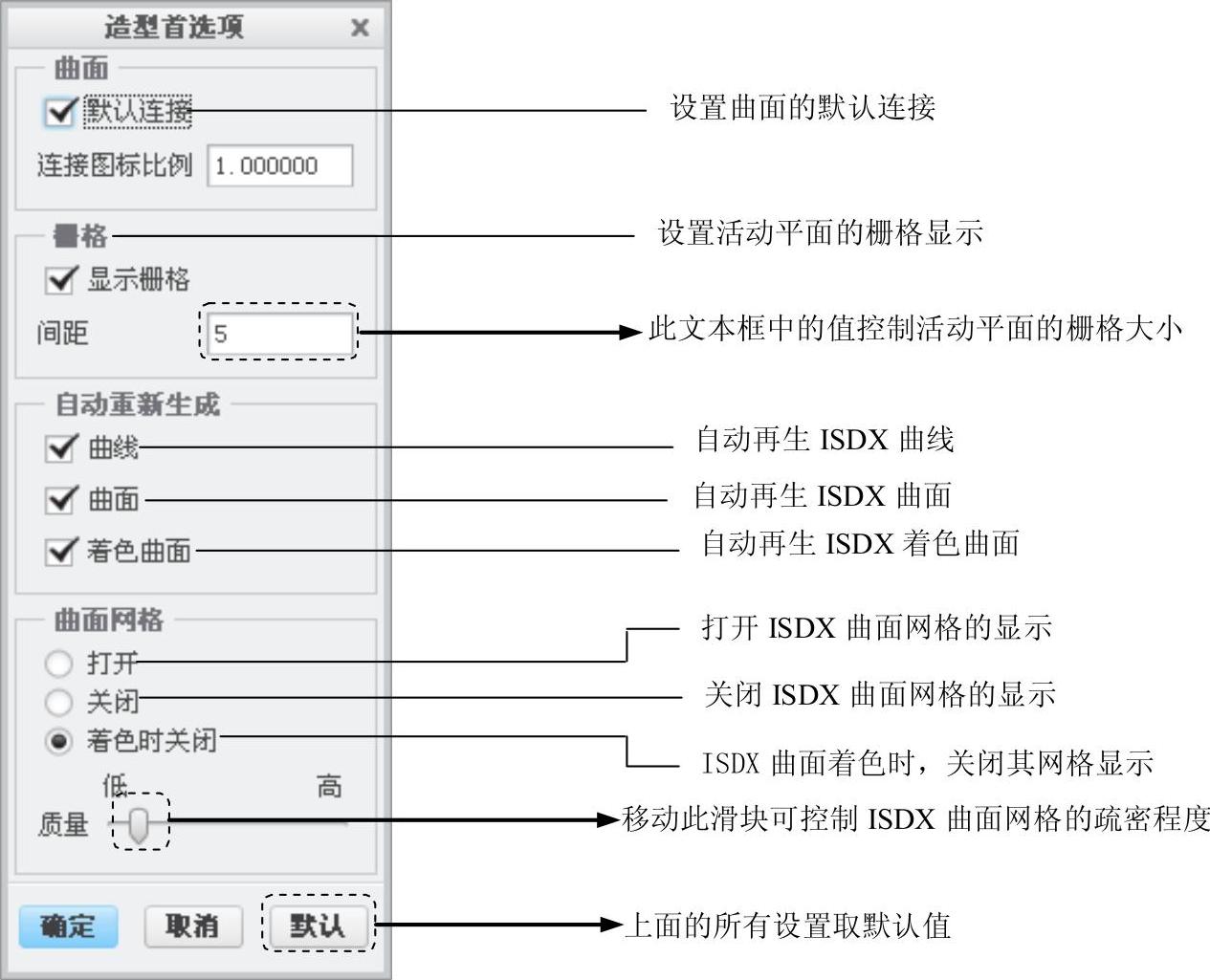

图8.1.12 “造型首选项”对话框
