8.2.4 创建COS曲线
COS（Curve Of Surface）曲线是在选定的曲面上建立的曲线，选定的曲面为父特征，此COS曲线为子特征，所以修改父特征的曲面，会导致COS曲线的改变。作为父特征的曲面可以是模型的表面、一般曲面和ISDX曲面。
下面介绍创建一个COS类型ISDX曲线的主要过程。首先要打开一个带有曲面的模型文件，然后要在选定的曲面上创建COS曲线。
Step1.设置工作目录和打开文件。
（1）先将工作目录设置至D：\creo2.2\work\ch08\ch08.02。
（2）打开文件creat_cos_curve.prt。
Step2.单击
功能选项卡
区域中的“造型”按钮
，进入ISDX环境。
Step3.设置活动平面。接受系统默认的TOP基准平面为活动平面。
Step4.单击
功能选项卡
区域中的“曲线”按钮
。
Step5.选择曲线类型。在“造型：曲线”操控板中单击“创建曲面上的曲线”按钮
，如图8.2.15所示。
Step6.选择父曲面。
（1）在“曲线创建”操控板中单击
按钮，如图8.2.15所示。

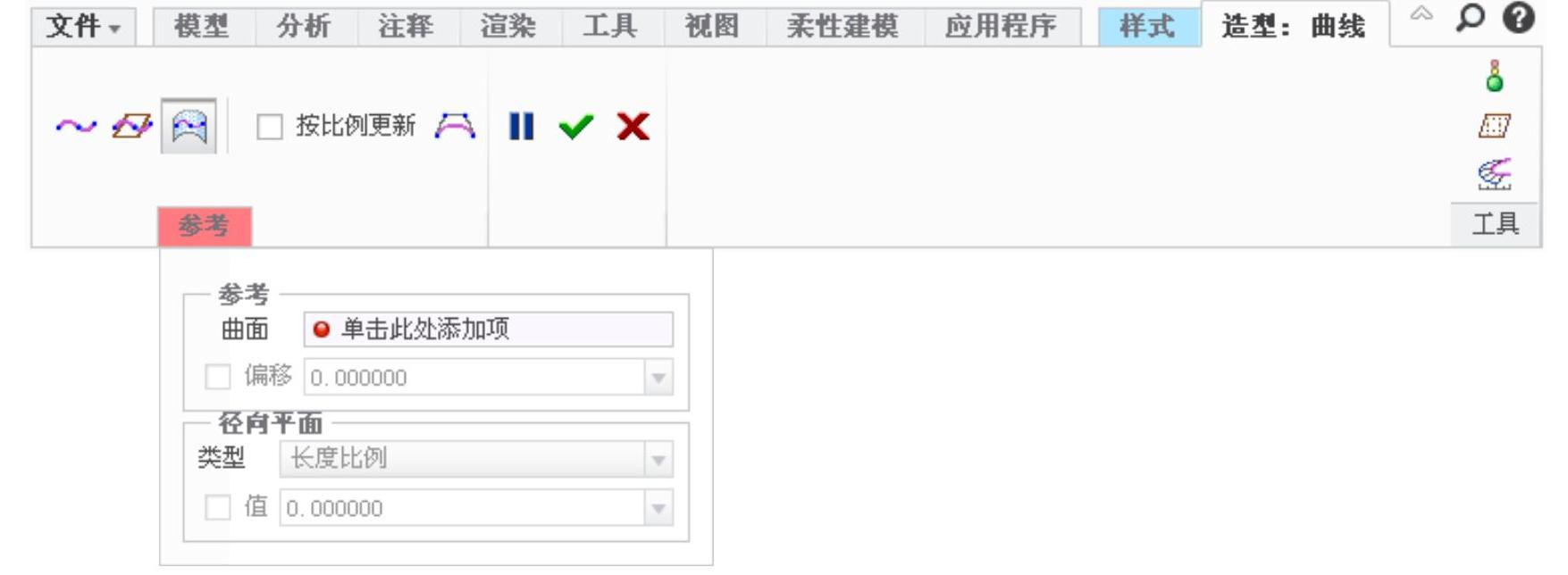

图8.2.15 “造型：曲线”操控板
（2）在弹出的“参考”界面中，单击
区域后的
字符，然后选取曲面。
（3）在操控板中再次单击
按钮，退出“参考”界面。
Step7.在选取的曲面上选取四个点，即可得到图8.2.16所示的COS曲线。
注意：此时，曲线上的四个点以小方框（□）形式显示，表明这些点是曲面上的软点。后面我们将进一步介绍曲线上点的类型。
Step8.单击工具栏中的
按钮，切换到四个视图状态，查看所创建的COS曲线，如图8.2.17所示。

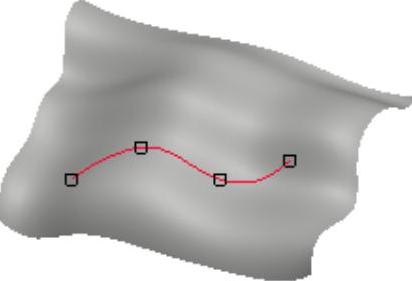

图8.2.16 创建COS曲线

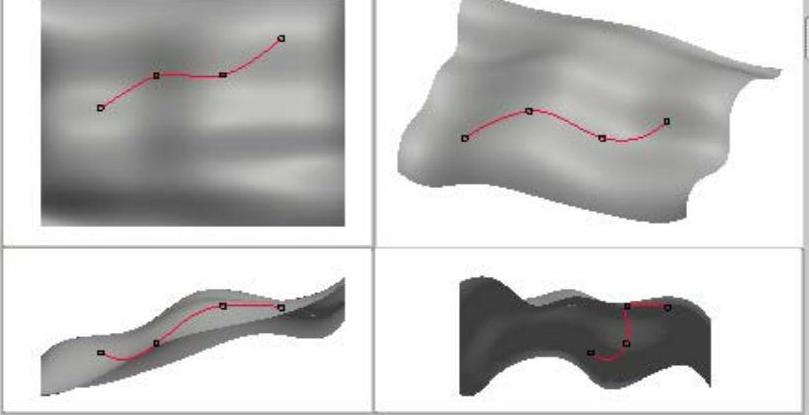

图8.2.17 在四个视图状态查看COS曲线
Step9.单击“造型：曲线”操控板中的按钮
。
Step10.拖移“COS”ISDX曲线上的点。单击
功能选项卡
区域中的“曲线编辑”按钮
，然后选中前面创建的“COS”ISDX曲线，在图8.2.18所示的“右上”视图中选取曲线上的一点进行拖移。此时将发现，无论怎样拖移该点，该点在“左下”和“右下”视图中的对应投影点始终不能离开所选的曲面，尝试其他的点，也都如此。由此可见，COS曲线上的点始终贴在所选的曲面上。不仅如此，整条COS曲线也始终贴在所选的曲面上。
注意：
（1）可以将COS曲线转化为“自由”曲线，操作方法：在“造型：曲线编辑”操控板中单 击“更改为自由曲线”按钮
，系统弹出“确认”对话框，并提示
，单击
按钮。COS曲线转化成“自由”曲线后，我们会注意到，曲线点的形式从小方框（□）变为小圆点（●），如图8.2.19所示。此时，我们便可以将曲线上的点拖离开所选的曲面。
（2）可以将COS曲线转化为“平面”曲线，操作方法：在“造型：曲线编辑”操控板中单击“更改为平面曲线”按钮
，在系统
的提示下，单击一个基准平面或曲线参考。
（3）不能将“自由”曲线和“平面”曲线转化为COS曲线。

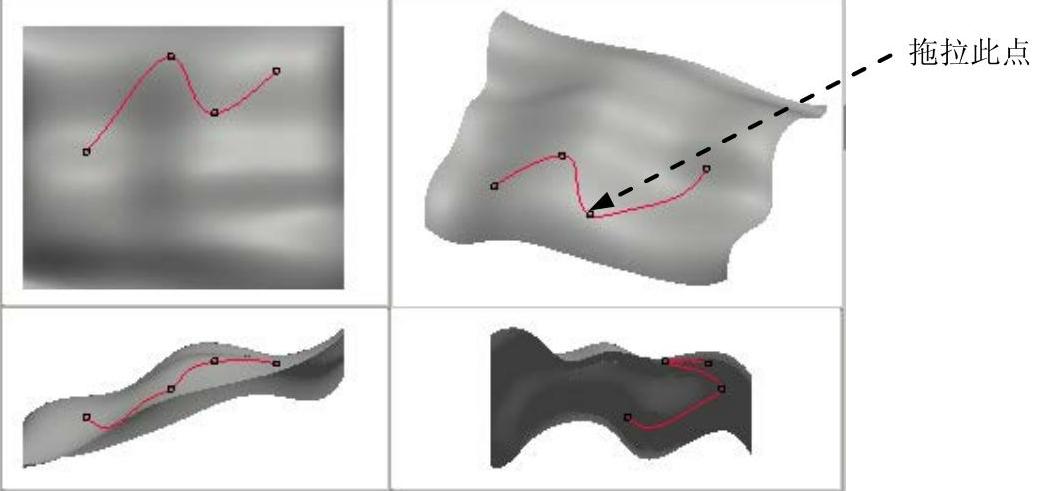

图8.2.18 在四个视图状态拖拉点

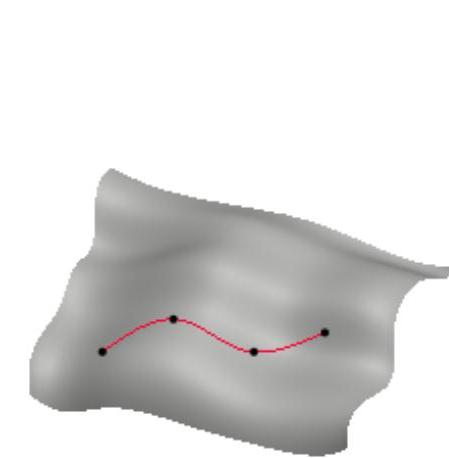

图8.2.19 将COS曲线转化为“自由”曲线
