8.2.3 创建平面（Planar）ISDX曲线
下面介绍创建一个平面ISDX曲线的主要过程。
Step1.设置工作目录和新建文件。
（1）将工作目录设置至D：\creo2.2\work\ch08\ch08.02。
（2）新建一个零件模型文件，文件名为creat_planar_curve。
Step2.进入ISDX环境。单击
功能选项卡
区域中的“造型”按钮
。
Step3.设置活动平面。采用系统默认的TOP基准平面为活动平面。
Step4.单击
功能选项卡
区域中的“曲线”按钮
。
Step5.选择曲线类型。在“造型：曲线”操控板中单击“创建平面曲线”按钮
，如图8.2.9所示。

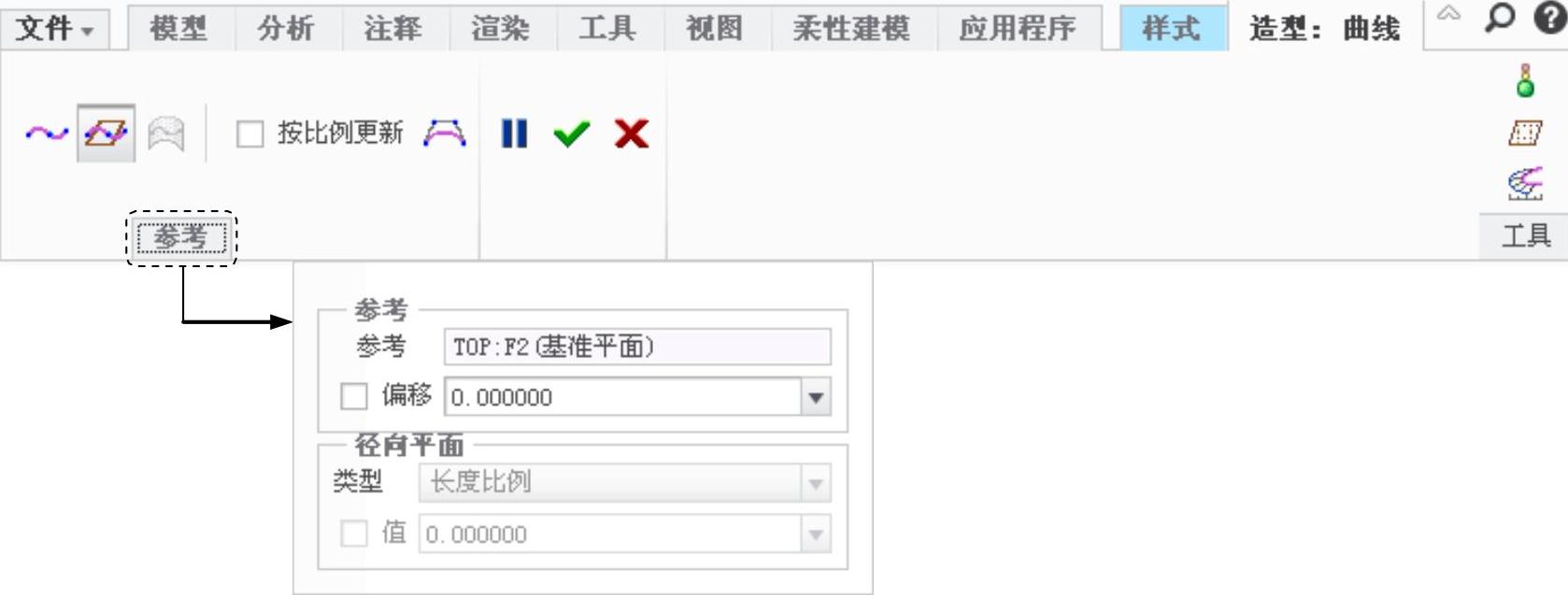

图8.2.9 “造型：曲线”操控板
注意：在创建自由和平面ISDX曲线时，操作到这一步时，在图8.2.9所示的操控板中单击
选项，可改选其他的基准平面为活动平面或输入“偏移”值平移活动平面，如图8.2.10和图8.2.11所示。
Step6.跟创建自由曲线一样，在空间选取四个点，即可得到图8.2.12所示的平面ISDX曲线。

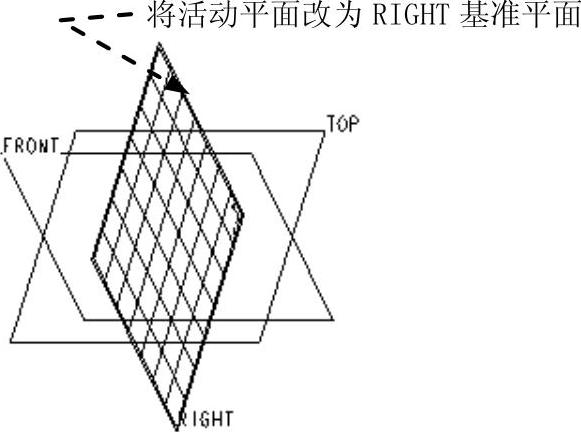

图8.2.10 设置活动平面
(https://www.daowen.com)

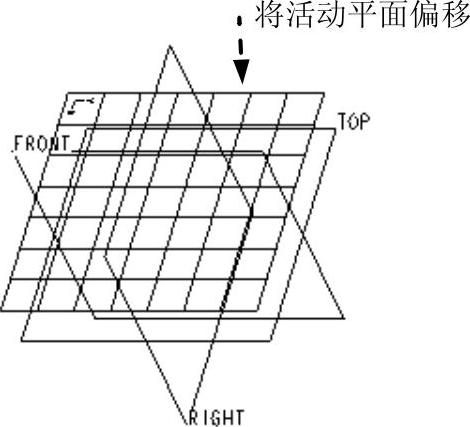

图8.2.11 将活动平面偏移

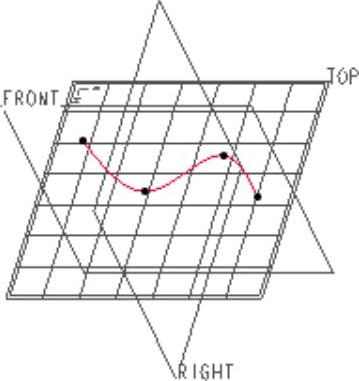

图8.2.12 创建ISDX曲线
Step7.单击工具栏中的
按钮，切换到四个视图状态，查看所创建的“平面”ISDX曲线，如图8.2.13所示。
Step8.单击“造型：曲线”操控板中的按钮
。
Step9.拖移“平面”ISDX曲线上的点，单击
功能选项卡
区域中的“曲线编辑”按钮
。在图8.2.14所示的“左下”视图中选取一点进行拖移，此时将发现，无论怎样拖移该点，该点只能左右移动，而不能上下移动（即不能离开活动平面——TOP基准平面），尝试其他的点，也是如此。这是因为我们创建的曲线是一条位于活动平面上的“平面”曲线。
拖拉此点

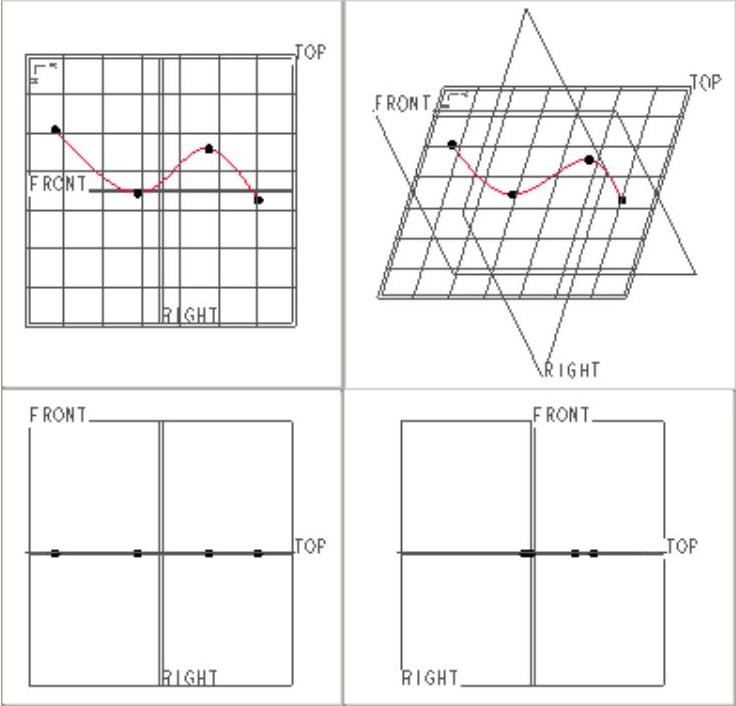

图8.2.13 四个视图状态（一）

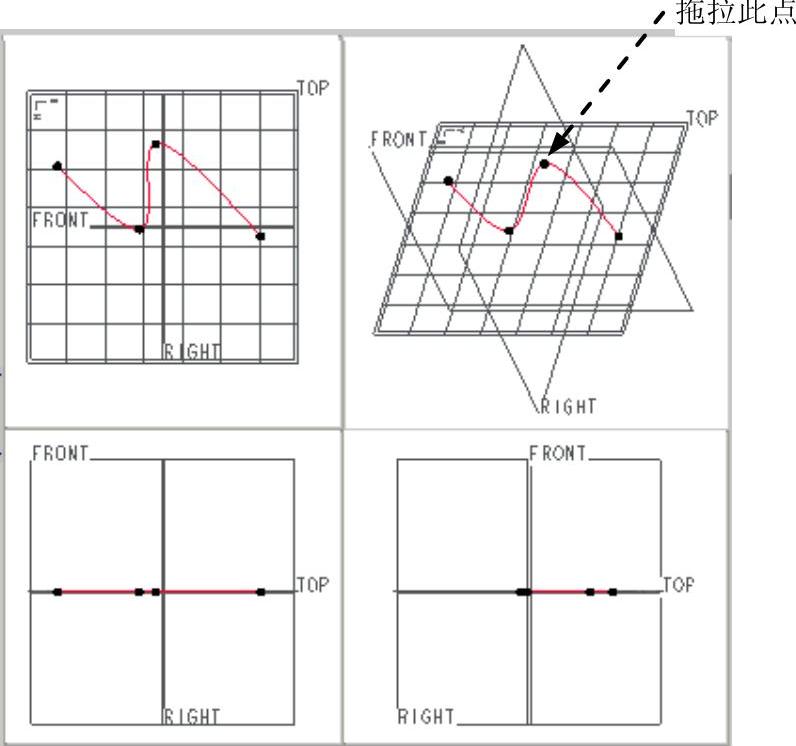

图8.2.14 四个视图状态（二）
注意：
（1）可以将“平面”曲线转化为“自由”曲线，操作方法：在“造型：曲线编辑”操控板中单击“更改为自由曲线”按钮
，系统弹出“确认”对话框，并提示
，单击
按钮。将“平面”曲线转化成“自由”曲线后，我们便可以将曲线上的点拖离开活动平面。
（2）也可将“自由”曲线转化为“平面”曲线，操作方法：单击“造型：曲线编辑”操控板单击“创更改为平面曲线”按钮
，在系统
的提示下，单击一个基准平面或曲线参考，这样“自由”曲线便会转化为活动平面上的“平面”曲线。
