9.2.1  连接

9.2.1 连接

如果将一个元件以“连接”的方式添加到机构模型中,则该元件相对于依附元件具有某种运动的自由度。添加连接元件的方法与添加固定元件大致相同,首先单击978-7-111-42423-9-Chapter09-33.jpg功能选项卡978-7-111-42423-9-Chapter09-34.jpg区域中的“组装”按钮978-7-111-42423-9-Chapter09-35.jpg,并打开一个元件,系统弹出图9.2.1所示的“元件放置”操控板,在该操控板的“约束集”列表框中,可看到系统提供了多种“连接”类型(如刚性、销钉和滑动杆等),各种连接类型允许不同的运动自由度,每种连接类型都与一组预定义的放置约束相关联。例如,一个销钉(Pin)连接需要定义一个978-7-111-42423-9-Chapter09-36.jpg约束和一个978-7-111-42423-9-Chapter09-37.jpg(即平面对齐或点对齐)约束,这样销钉连接元件就具有一个旋转自由度,而没有平移自由度,也就是该元件可以相对于依附元件旋转,但不能移动。

在向机构装置中添加一个“连接”元件前,应知道该元件与装置中其他元件间的放置约束关系、相对运动关系和该元件的自由度(DOF)。

“连接”的意义在于:

●定义一个元件在机构中可能具有的运动方式。

●限制主体之间的相对运动,减少系统可能的总自由度。

向装配件中添加连接元件与添加固定元件的相似之处为:

●两种方法都使用Creo的装配约束进行元件的放置。

●装配件和子装配件之间的关系相同。

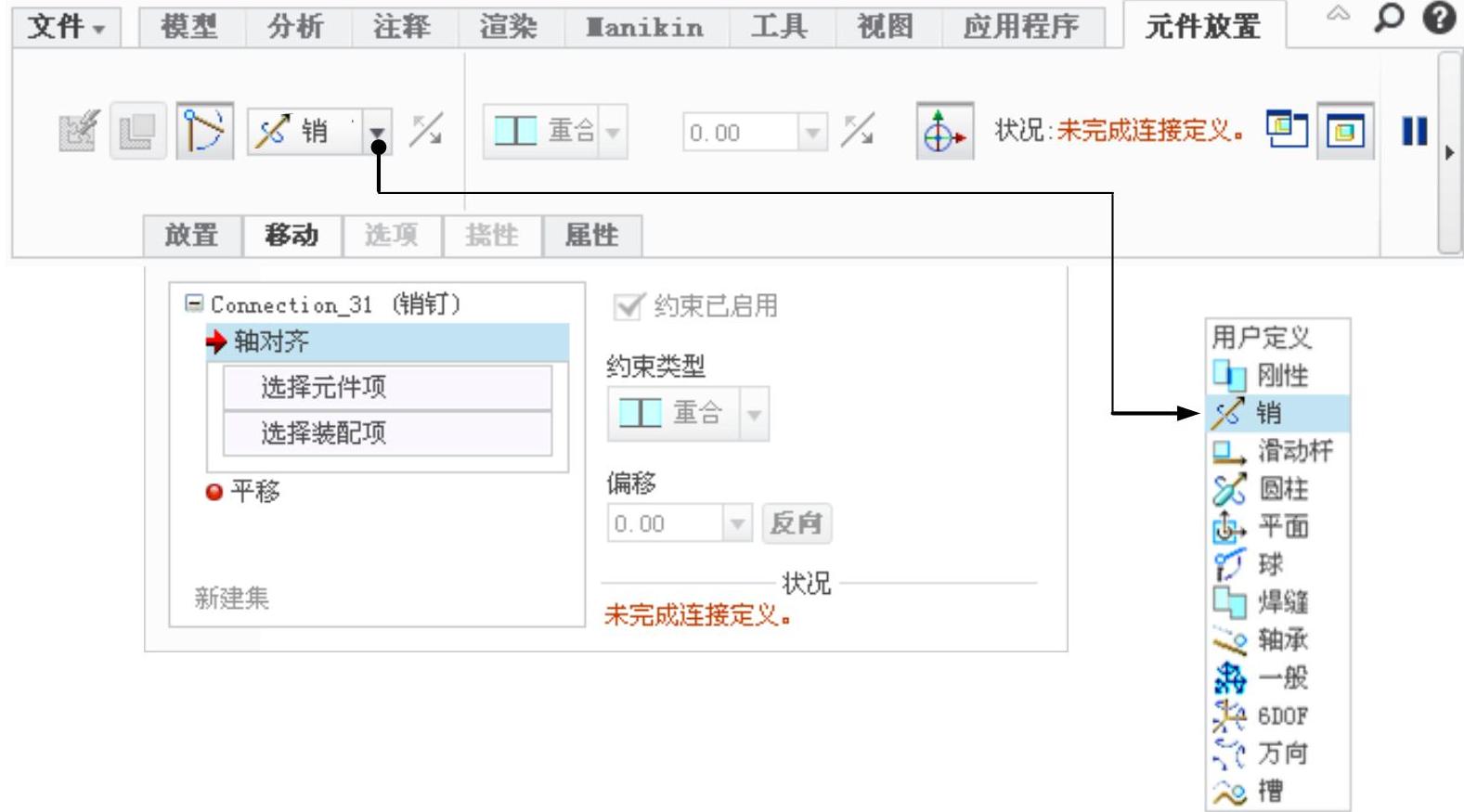

图9.2.1 “元件放置”操控板

向装配件中添加连接元件与添加固定元件的不同之处:

●向装配件中添加连接元件时,定义的放置约束为不完全约束模型。系统为每种连接类型提供了一组预定义的放置约束(如销钉连接的约束集中包含“轴对齐”和“平移”两个约束),各种连接类型允许元件以不同的方式运动。

●当为连接元件的放置选取约束参考时,要反转平面的方向,可以进行反向,而不是配对或对齐平面。

●添加连接元件时,可以为一个连接元件定义多个连接。例如在后面的瓶塞开启器动态仿真的范例中,将连杆(connecting_rod)连到驱动杆和活塞的侧轴上时,就需要定义两个连接(一个销钉连接和一个圆柱连接)。在一个元件中增加多个连接时,第一个连接用来放置元件,最后一个连接认为是环连接。

●Creo将连接的信息保存在装配件文件中,这意味着父装配件继承了子装配件中的连接定义。
