9.2.2  销钉（Pin）接头

9.2.2 销钉（Pin）接头

销钉接头是最基本的连接类型，销钉接头的连接元件可以绕轴线转动，但不能沿轴线平移。

销钉接头需要一个轴对齐约束，还需要一个平面配对（对齐）约束或点对齐约束，以限制连接元件沿轴线的平移。

销钉接头提供一个旋转自由度，没有平移自由度。

举例说明如下：

Step1.将工作目录设置至D：\creo2.2\work\ch09\ch09.02\mech1_pin，然后打开装配模型mech_pin.asm。

Step2.在模型树中选取零件右击，从弹出的快捷菜单中选择命令。

Step3.创建销钉接头。

①在“元件放置”操控板的约束集列表中选择选项，此时系统显示图9.2.2所示的“元件放置”操控板。

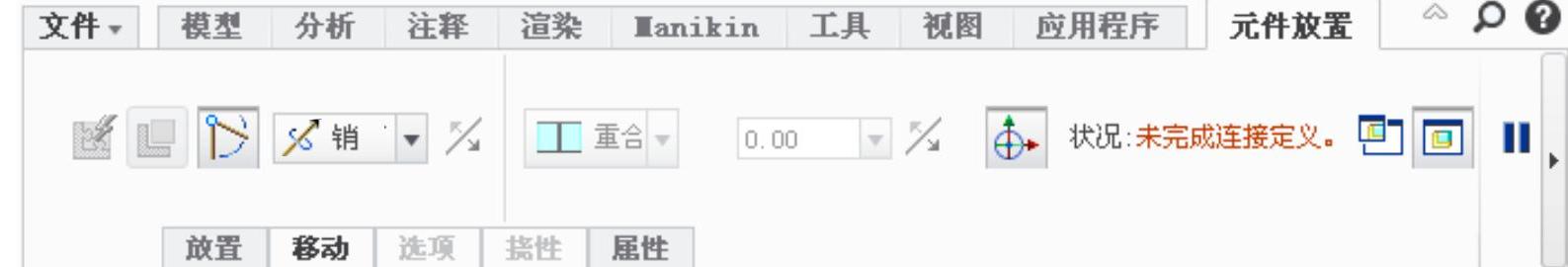

图9.2.2 “元件放置”操控板

②单击该操控板中的选项卡，在弹出的界面中可看到，销钉连接包含两个预定义的约束：和。

③为“轴对齐”约束选取参考。分别选取图9.2.3中的两条轴线（元件MECH_PIN.PRT和MECH_CYLINDER.PRT的中心轴线），此时界面如图9.2.4所示。

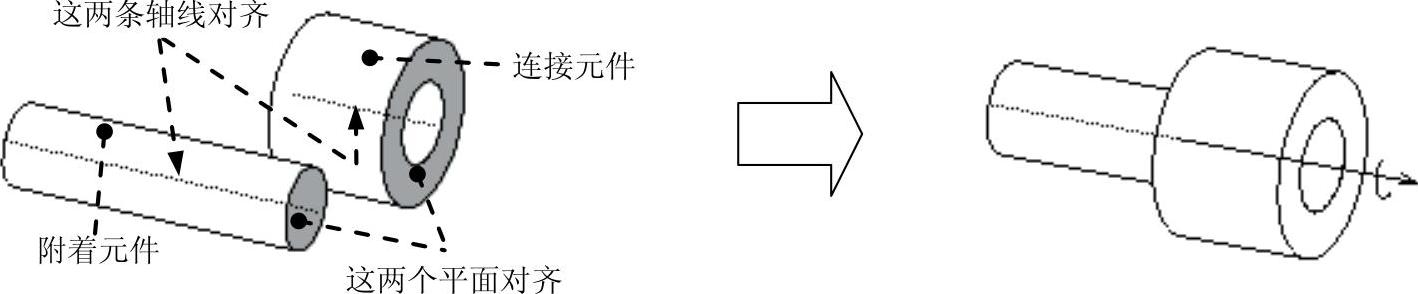

图9.2.3 销钉（Pin）接头

图9.2.4 “轴对齐”约束参考

④为“平移”约束选取参考。分别选取图9.2.3中的两个平面（元件MECH_PIN.PRT和MECH_CYLINDER.PRT的端面）以将其对齐，从而限制连接件沿轴线平移。此时界面如图9.2.5所示。

Step4.单击“元件放置”操控板中的按钮，完成销钉接头的创建。

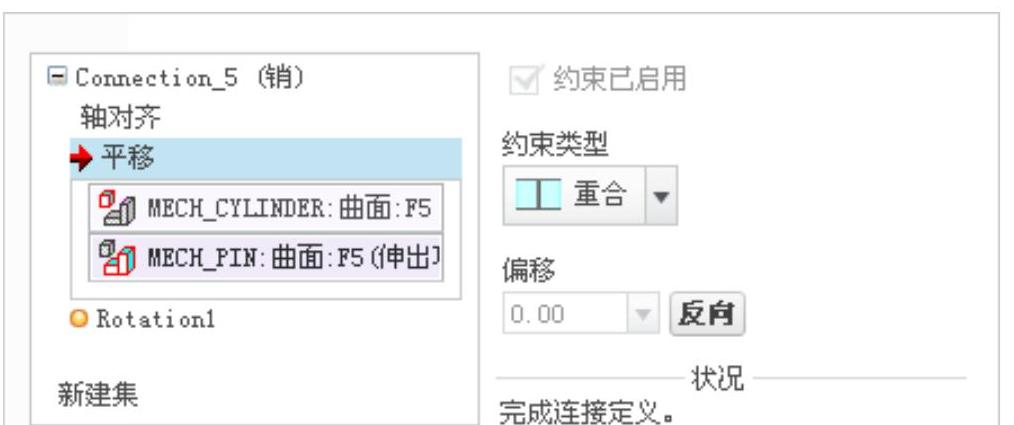

图9.2.5 “平移”约束参考

说明：按住Ctrl和Alt键，同时按住鼠标右键并拖动鼠标，可以平移元件；按住Ctrl和Alt键，同时按住鼠标中键并拖动鼠标，可以旋转元件。添加约束时，可以根据需要移动元件；添加完毕后，可以移动元件来查看自由度。
