9.2.3 圆柱（Cylinder）接头

圆柱接头与销钉接头有些相似，如图9.2.6所示，圆柱接头的连接元件既可以绕轴线相对于附着元件转动，也可以沿轴线平移。

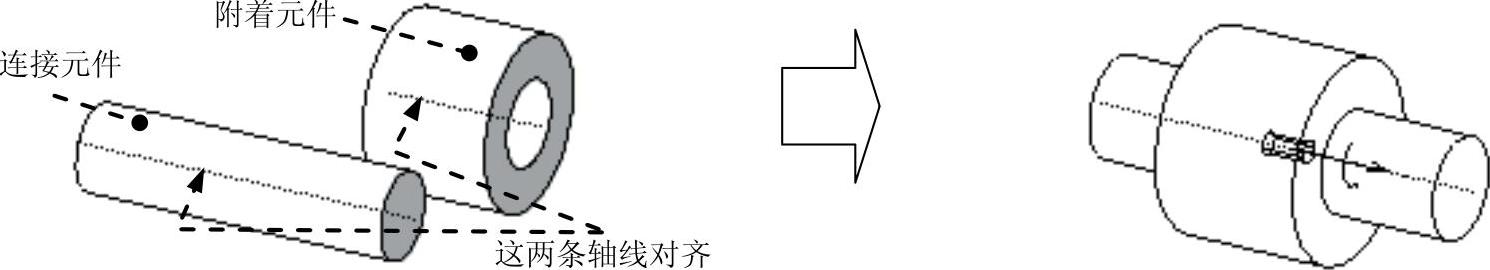

图9.2.6 圆柱（Cylinder）接头

圆柱接头只需要一个轴对齐约束。

圆柱接头提供一个旋转自由度和一个平移自由度。

举例说明如下：

Step1.将工作目录设置至D：\creo2.2\work\ch09\ch09.02\mech2_cylinder，然后打开装配模型mech_cylinder.asm。

Step2.在模型树中选取零件978-7-111-42423-9-Chapter09-53.jpg，右击，从弹出的快捷菜单中选择978-7-111-42423-9-Chapter09-54.jpg命令。

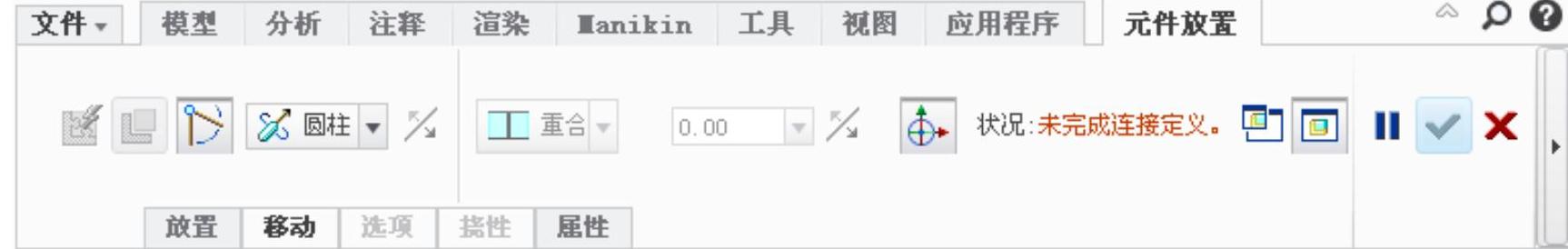

图9.2.7 “元件放置”操控板

Step3.创建圆柱接头。

①在操控板的约束集列表中选择978-7-111-42423-9-Chapter09-56.jpg选项，此时系统显示图9.2.7所示的“元件放置”操控板。

②单击该操控板中的978-7-111-42423-9-Chapter09-57.jpg按钮。

③为“轴对齐”约束选取参考。分别选取图9.2.6中的两条轴线，此时978-7-111-42423-9-Chapter09-58.jpg界面如图9.2.8所示。

Step4.单击“元件放置”操控板中的978-7-111-42423-9-Chapter09-59.jpg按钮，完成圆柱接头的创建。

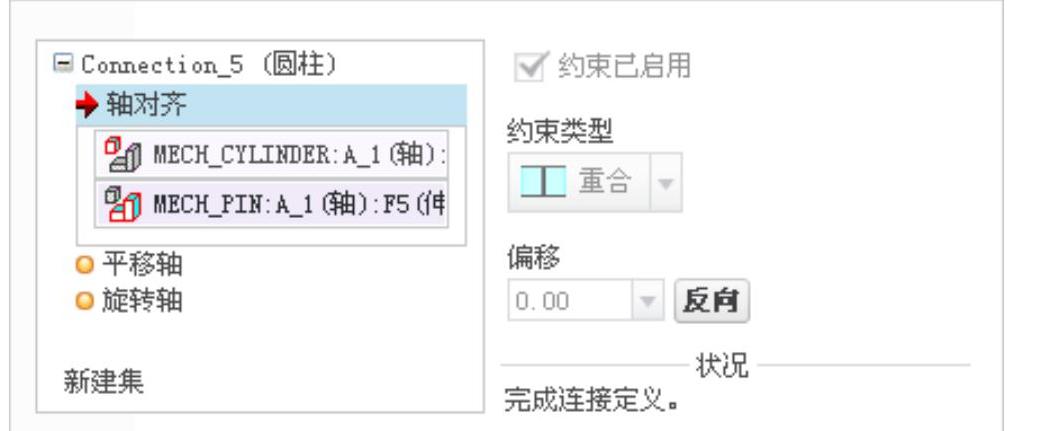

图9.2.8 “轴对齐”约束参考
