9.2.4  滑块(Slider)接头

9.2.4 滑块(Slider)接头

滑块接头如图9.2.9所示,在这种类型的接头中,连接元件只能沿着轴线相对于附着元件移动。

滑块接头需要一个轴对齐约束,还需要一个平面配对或对齐约束以限制连接元件转动。

滑块接头提供了一个平移自由度,没有旋转自由度。

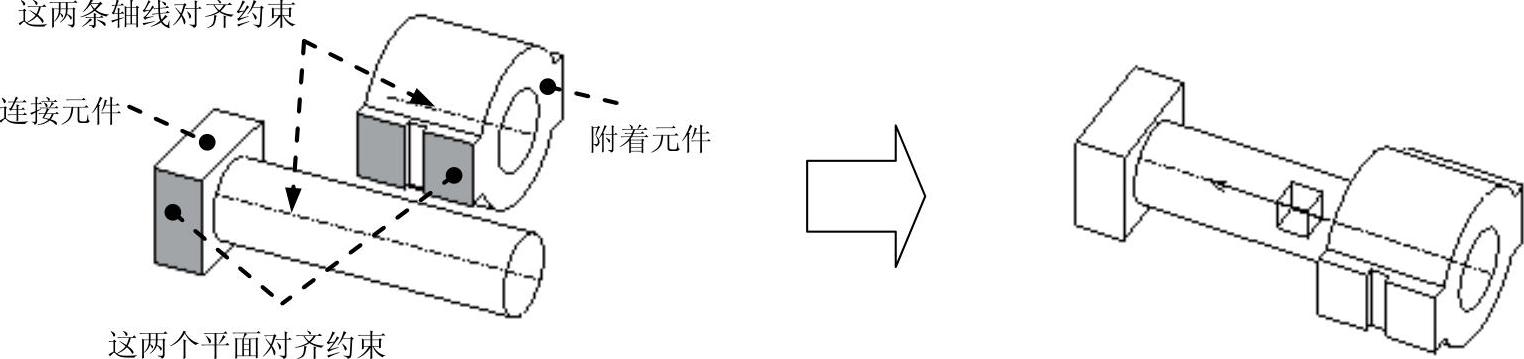

图9.2.9 滑块(Slider)接头

举例说明如下:

Step1.将工作目录设置至D:\creo2.2\work\ch09\ch09.02\mech3_slider,然后打开装配模型mech_slide.asm。

Step2.在模型树中选取模型978-7-111-42423-9-Chapter09-62.jpg,右击,然后从系统弹出的快捷菜单中选择978-7-111-42423-9-Chapter09-63.jpg命令。

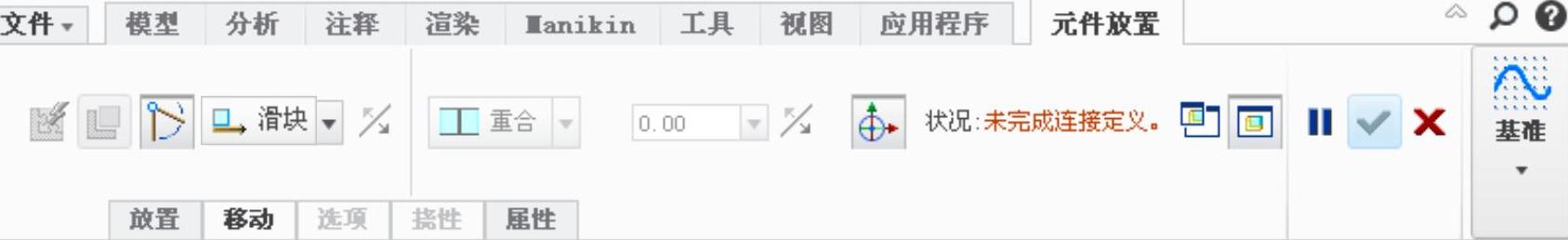

图9.2.10 “元件放置”操控板

Step3.创建滑块连接。

①在约束集选项列表中选取978-7-111-42423-9-Chapter09-65.jpg选项,此时系统弹出图9.2.10所示的“元件放置”操控板。

②单击该操控板菜单中的978-7-111-42423-9-Chapter09-66.jpg选项卡。

③定义“轴对齐”约束。分别选取图9.2.9中的两条轴线。978-7-111-42423-9-Chapter09-67.jpg约束的参考如图9.2.11所示。

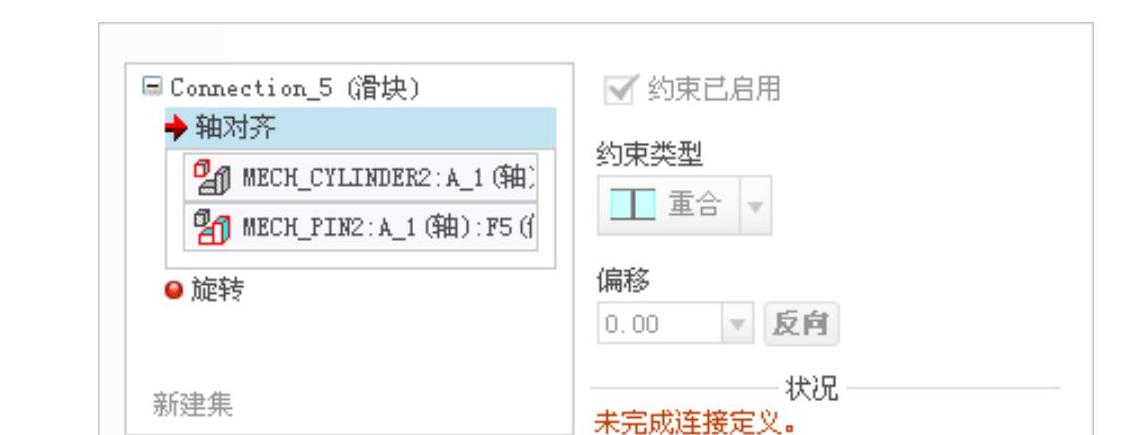

图9.2.11 “轴对齐”约束参考

④定义“旋转”约束。分别选取图9.2.9中的两个表面。978-7-111-42423-9-Chapter09-69.jpg约束的参考如图9.2.12所示。

Step4.单击“元件放置”操控板中的978-7-111-42423-9-Chapter09-70.jpg按钮,完成滑块连接的创建。

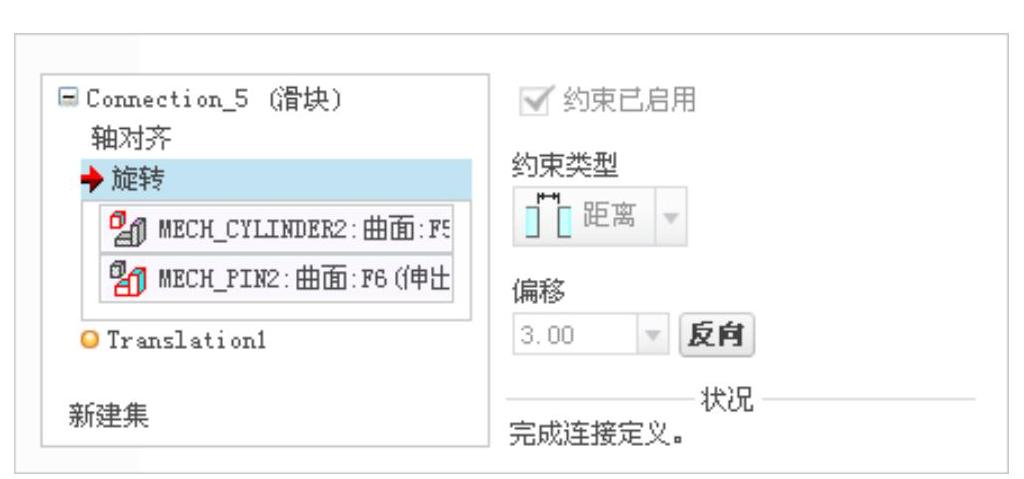

图9.2.12 “旋转”约束参考
