9.2.5  平面（Planar）接头

9.2.5 平面（Planar）接头

平面接头如图9.2.13所示，在这种类型的接头中，连接元件既可以在一个平面内相对于附着元件移动，也可以绕着垂直于该平面的轴线相对于附着元件转动。

平面接头只需要一个平面配对或对齐约束。

平面接头提供了两个平移自由度和一个旋转自由度。

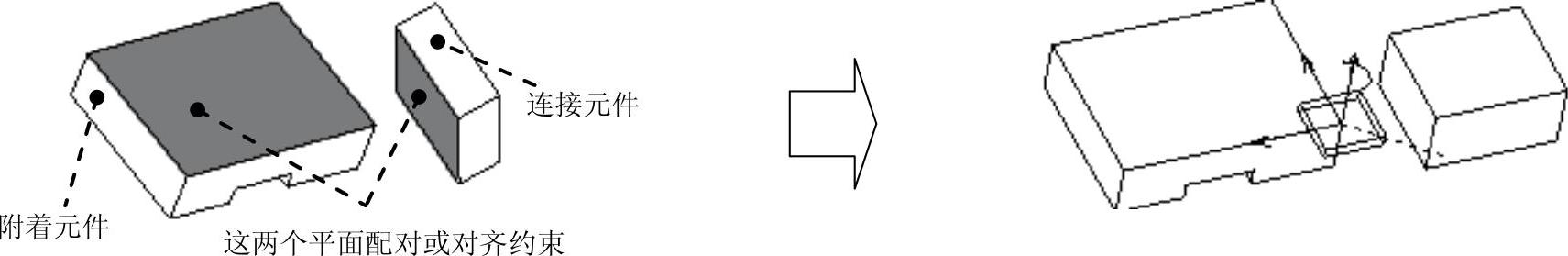

图9.2.13 平面（Planar）接头

举例说明如下：

Step1.将工作目录设置至D：\creo2.2\work\ch09\ch09.02\mech4_planar，然后打开装配模型mech_planar.asm。

Step2.在模型树中选取模型，右击，然后从系统弹出的快捷菜单中选择命令。

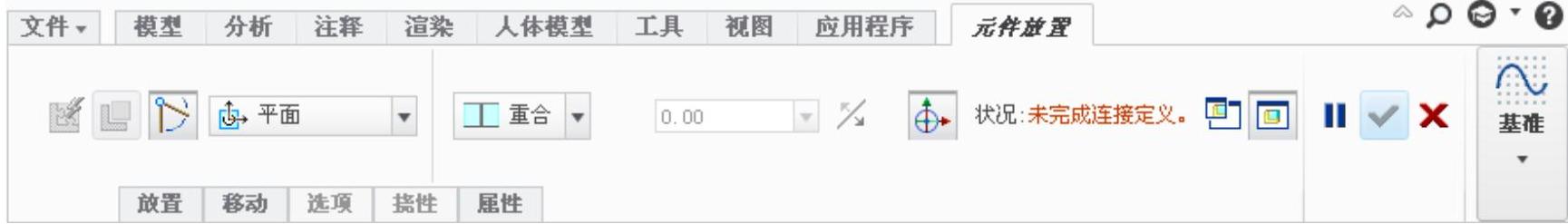

图9.2.14 “元件放置”操控板

Step3.创建平面接头。

①在约束集选项列表中选取选项，此时系统弹出图9.2.14所示的“元件放置”操控板。

②单击该操控板菜单中的选项卡。

③定义“平面”约束。分别选取图9.2.13中的两个表面。约束的参考如图9.2.15所示。

Step4.单击“元件放置”操控板中的按钮，完成平面的创建。

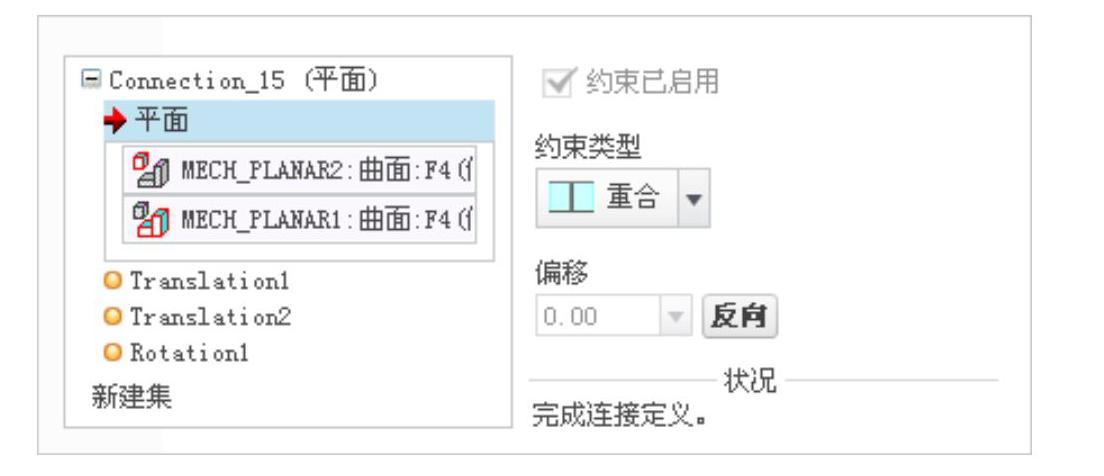

图9.2.15 “平面”约束参考
