Task5.运动轴设置

Task5.运动轴设置

Stage1.进入机构模块

单击功能选项卡区域中的“机构”按钮进入机构模块，然后单击功能选项卡区域中的“拖动元件”按钮，用“点拖动”将齿轮机构装配（GEAR_ASM.ASM）拖到图9.6.11所示的位置（读者练习时，拖移后的位置不要与图中所示的位置相差太远，否则后面的操作会出现问题），然后关闭“拖移”对话框。

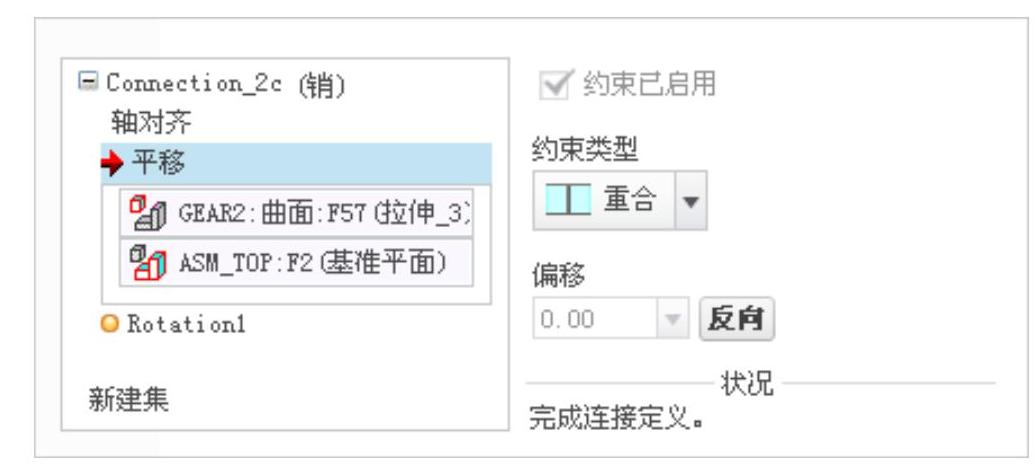

图9.6.10 “平移”约束参考

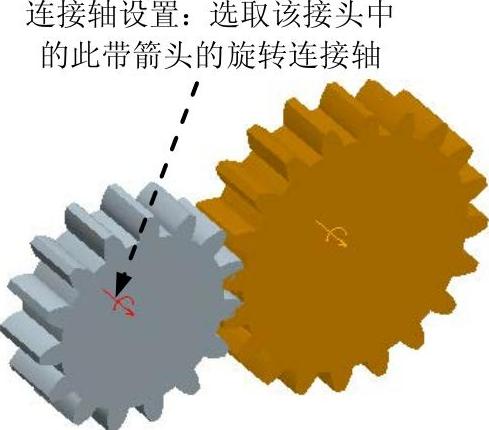

图9.6.11 运动轴设置

Stage2.设置运动轴

Step1.查找并选取运动轴。

（1）单击功能选项卡区域中的“查找”按钮。

（2）系统弹出图9.6.12所示的“搜索工具”对话框，进行下列操作：

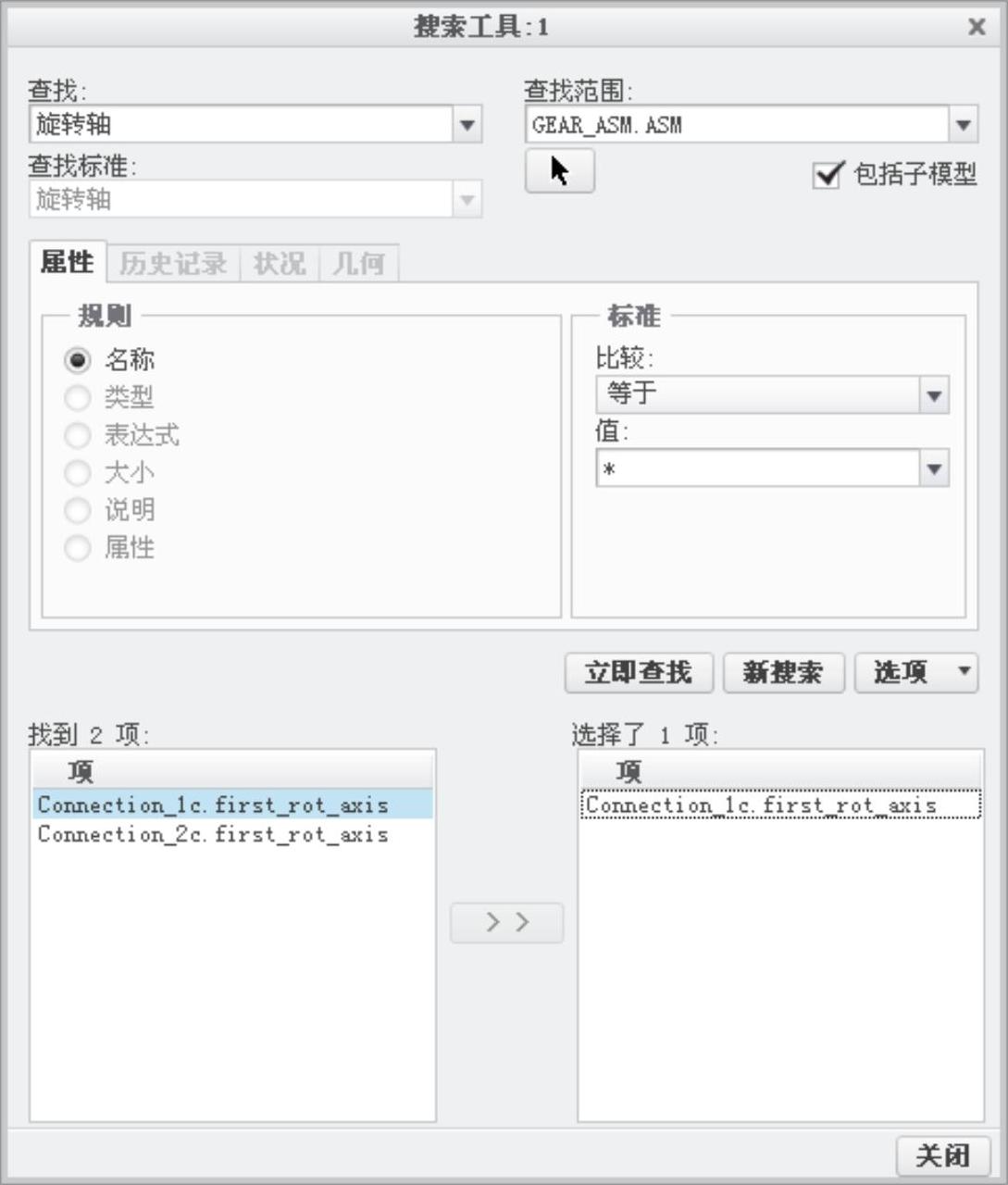

图9.6.12 “搜索工具”对话框

①在“查找”列表中选取“旋转轴”。

②在“查找范围”列表中选取GEAR_ASM.ASM装配，单击按钮。

③在结果列表中选取连接轴Connection_1c.first_rot_axis，单 击按钮加入选定栏中。

④单击对话框的按钮。

Step2.右击，在弹出的快捷菜单中选择命令，系统弹出图9.6.13所示的“运动轴”对话框，在该对话框中进行下列操作：

（1）在文本框中输入数值12.5，如图9.6.13所示。

（2）单击“运动轴”对话框中的按钮。

注意：若两齿轮不能啮合，则略微增加或减少文本框中的数值，以使两个齿轮啮合良好。

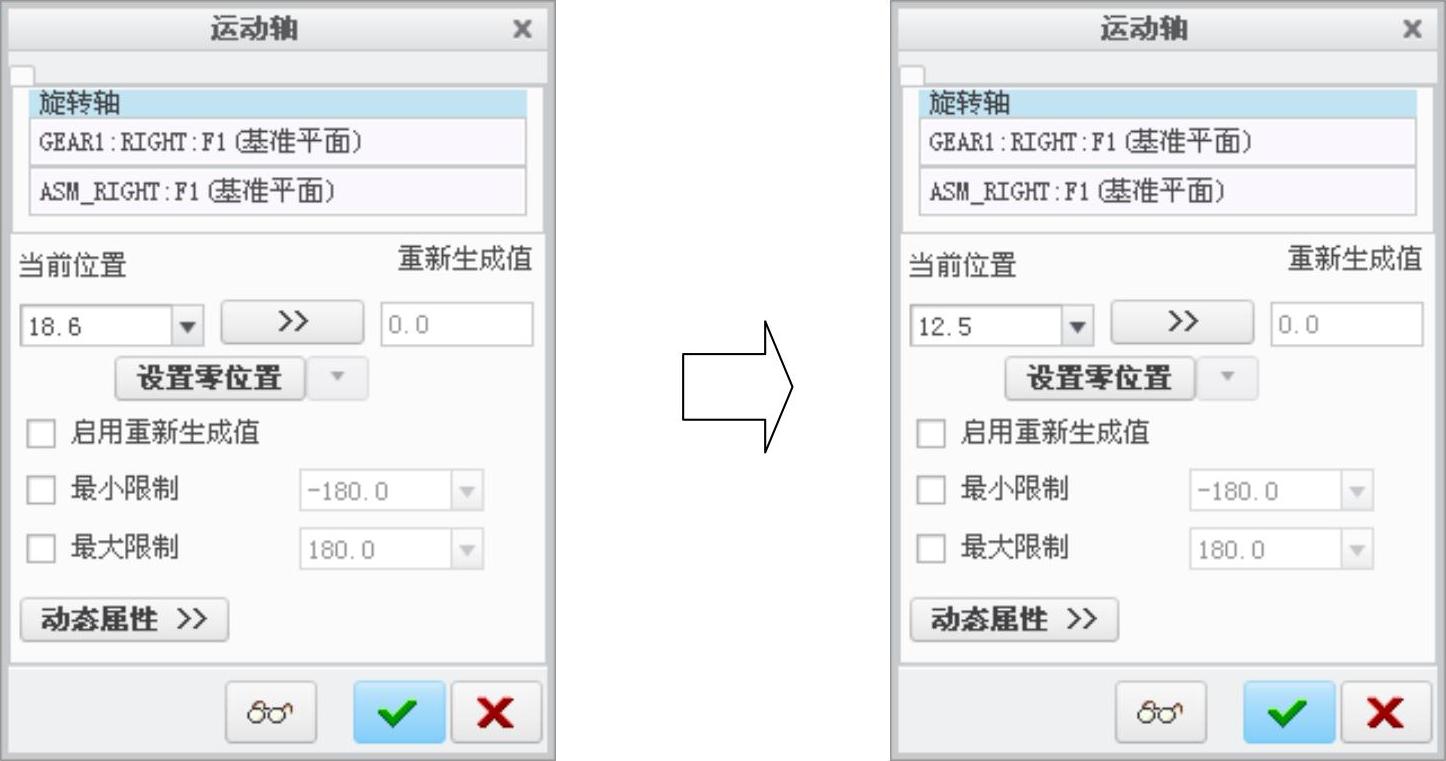

图9.6.13 “运动轴”对话框
