Task4.增加齿轮2(GEAR2.PRT)

Task4.增加齿轮2(GEAR2.PRT)

将齿轮2(GEAR2.PRT)装到基准轴AA_2上,创建销钉(Pin)连接。

Step1.单击978-7-111-42423-9-Chapter09-602.jpg功能选项卡978-7-111-42423-9-Chapter09-603.jpg区域中的“组装”按钮978-7-111-42423-9-Chapter09-604.jpg,打开文件名为GEAR2.PRT的零件。

Step2.创建销钉(Pin)连接。在“元件放置”操控板中进行下列操作,便可创建销钉(Pin)连接:

(1)在约束集列表中选取978-7-111-42423-9-Chapter09-605.jpg选项。

(2)修改连接的名称。单击操控板中的978-7-111-42423-9-Chapter09-606.jpg选项卡;在图9.6.7所示的界面中,在 978-7-111-42423-9-Chapter09-607.jpg文本框中输入连接名称“Connection_2c”,并按回车键。

(3)定义“轴对齐”约束。在“放置”界面中单击978-7-111-42423-9-Chapter09-608.jpg选项,然后分别选取图9.6.8中的轴线和模型树中的AA_2基准轴(元件GEAR2的中心轴线和AA_2基准轴线),978-7-111-42423-9-Chapter09-609.jpg约束的参考如图9.6.9所示。

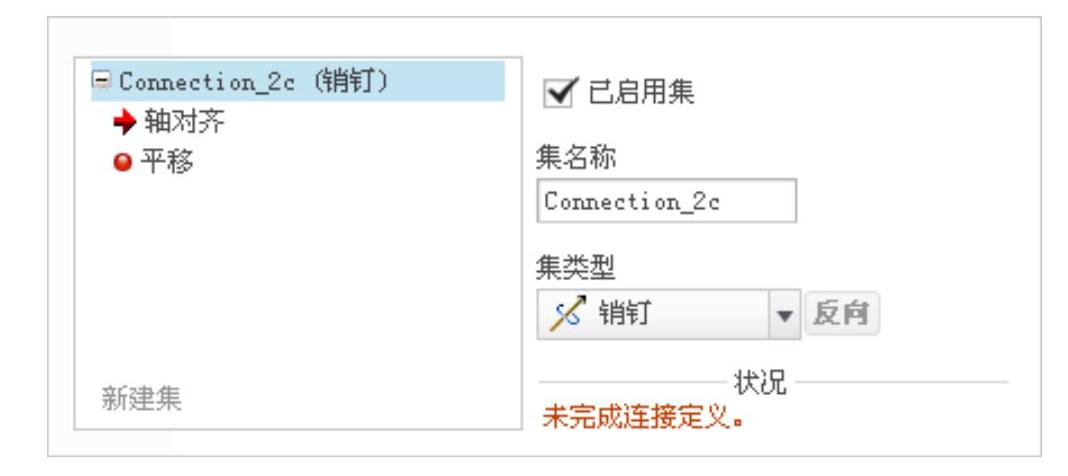

图9.6.7 “放置”界面

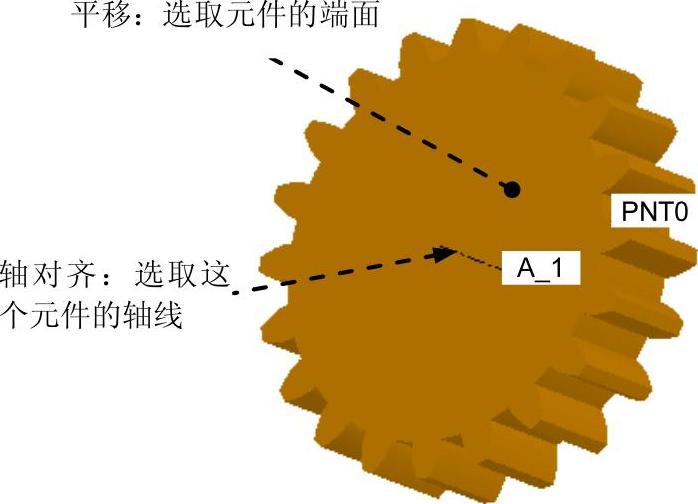

图9.6.8 装配齿轮2

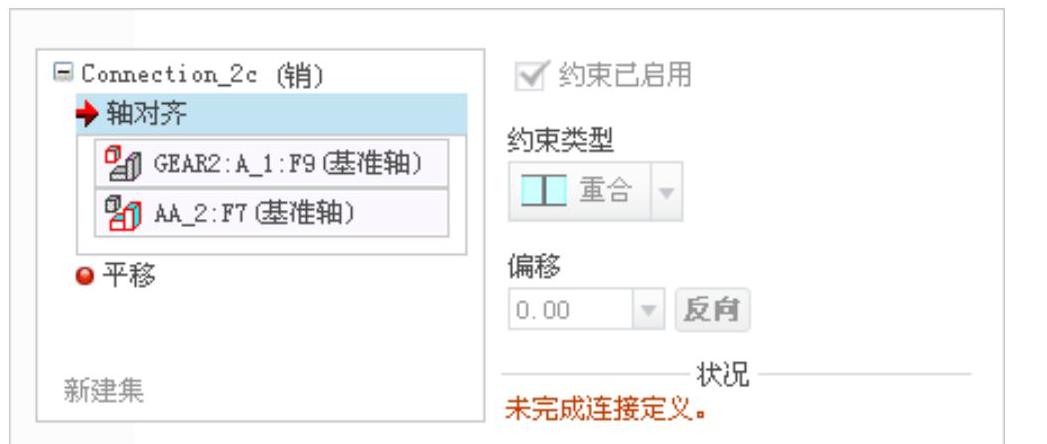

图9.6.9 “轴对齐”约束参考

(4)定义“平移”约束。分别选取图9.6.8中的元件的端面和模型树中的ASM_TOP基准平面(元件GEAR2的端面和ASM_TOP基准平面),以限制元件GEAR2在ASM_TOP基准平面上平移,978-7-111-42423-9-Chapter09-613.jpg约束的参考如图9.6.10所示。

注意:若齿轮2和齿轮1不在同一平面内,“平移”约束中就选择齿轮2的另一侧端面。

(5)单击操控板中的978-7-111-42423-9-Chapter09-614.jpg按钮。
