Task3.增加齿轮1（GEAR1.PRT）
将齿轮1（GEAR1.PRT）装到基准轴AA_1上，创建销钉（Pin）连接。
Step1.单击
功能选项卡
区域中的“组装”按钮
，打开文件名为GEAR1.PRT的零件。
Step2.创建销钉（Pin）接头连接。在“元件放置”操控板中进行下列操作，便可创建销钉（Pin）接头连接：
（1）在约束集列表中选取
选项。
（2）修改连接的名称。单击操控板菜单中的
选项卡，系统出现图9.6.2所示的 “放置”界面，在
下的文本框中输入连接名称“Connection_1c”，并按回车键。

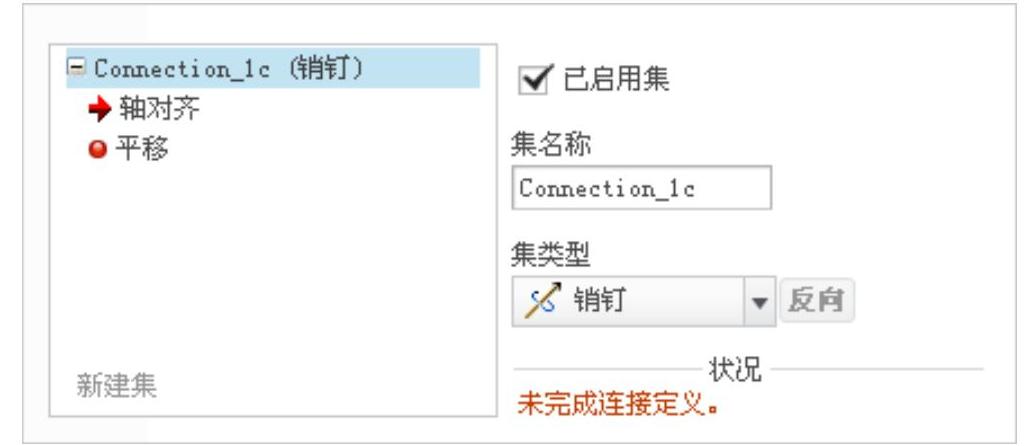

图9.6.2 “放置”界面
（3）定义“轴对齐”约束。在“放置”界面中单击
选项，然后分别选取图9.6.3中的轴线和模型树中的AA_1基准轴（元件GEAR1的中心轴线和AA_1基准轴线），
约束的参考如图9.6.4所示。

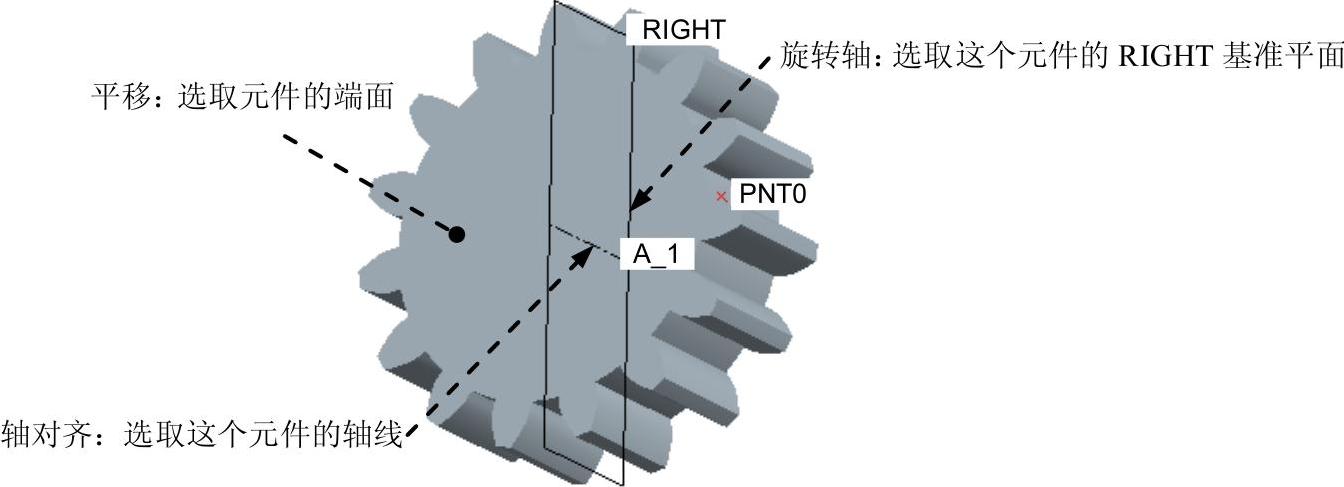

图9.6.3 装配齿轮1
（4）定义“平移”约束。分别选取图9.6.3中元件的端面和模型树中的ASM_TOP基准平面（元件GEAR1的端面和ASM_TOP基准平面），以限制元件GEAR1在ASM_TOP基准平面上平移，
约束的参考如图9.6.5所示。

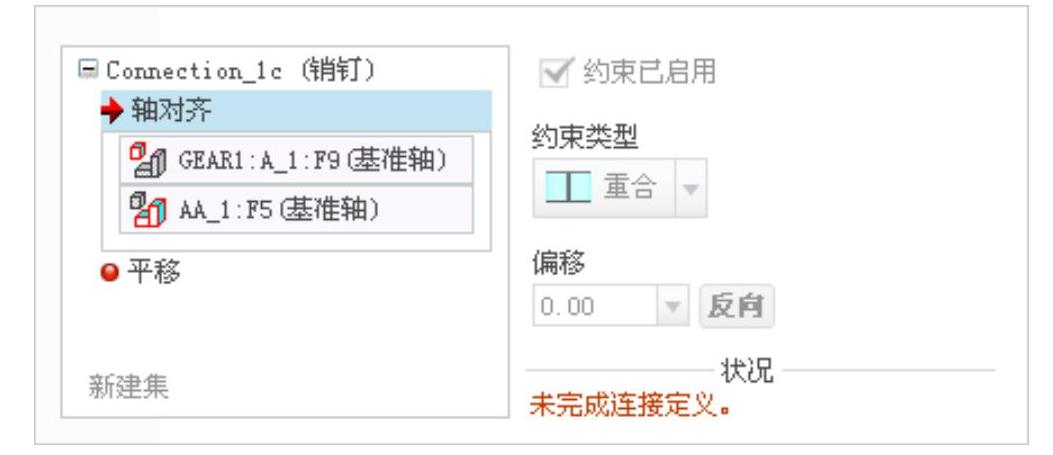

图9.6.4 “轴对齐”约束参考

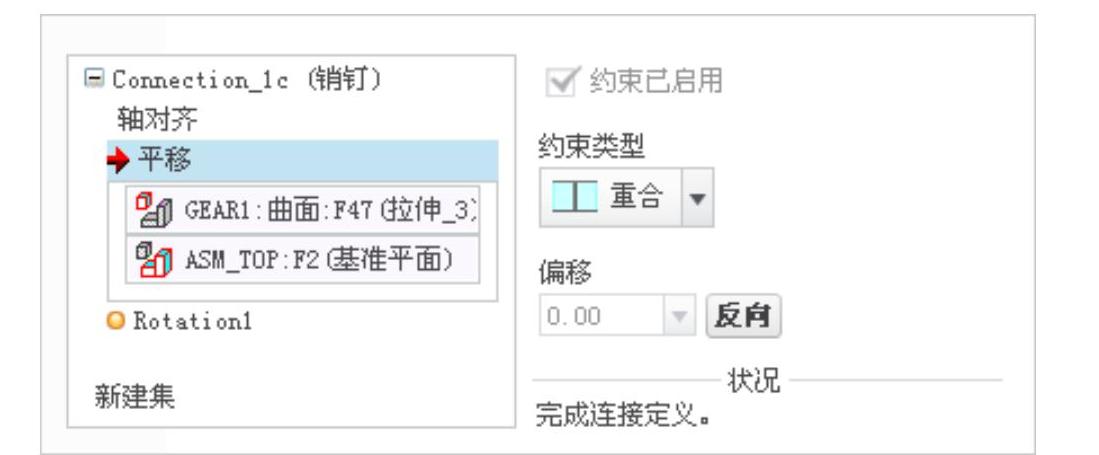

图9.6.5 “平移”约束参考
（5）定义“旋转轴”约束。选取图9.6.3中的基准面和模型树中的ASM_RIGHT基准平面为参考，以定义旋转的零位置，
约束的参考如图9.6.6所示。
（6）单击操控板中的
按钮。

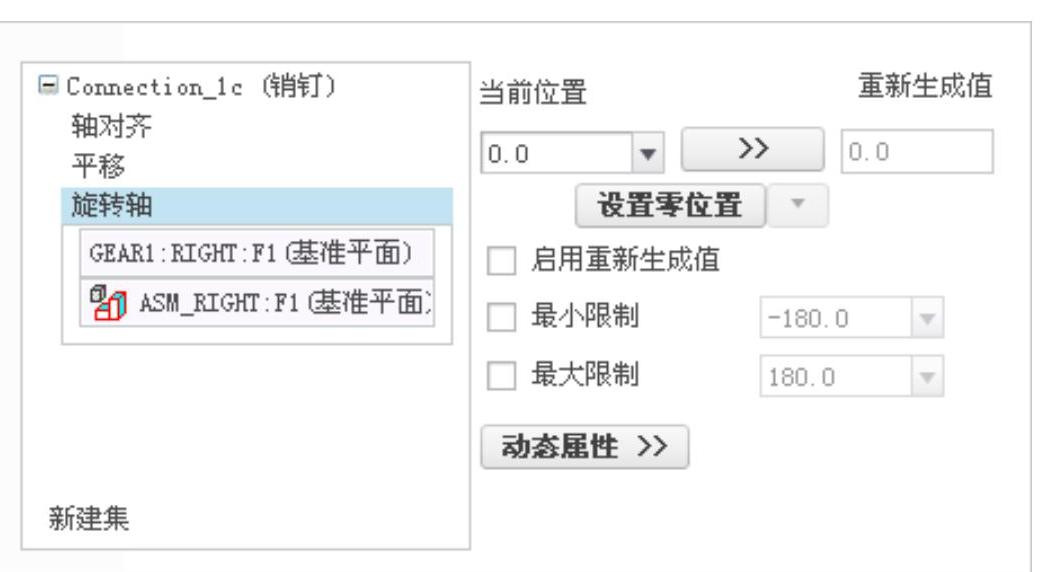

图9.6.6 “旋转轴”约束参考
Step3.验证连接的有效性：拖移元件GEAR1。
（1）进入机构环境。单击
功能选项卡
区域中的“机构”按钮
。
（2）单击
功能选项卡
区域中的“拖动元件”按钮
。
（3）在弹出的“拖动”对话框中，单击“点拖动”按钮
。
（4）在元件GEAR1上单击，出现一个标记
，移动鼠标进行拖移，并单击中键结束拖移，使元件停留在原来的位置；关闭“拖动”对话框。
（5）退出机构环境：单击
功能选项卡
区域中的“关闭”按钮
。
