Task6.定义齿轮副

Task6.定义齿轮副

Step1.单击978-7-111-42423-9-Chapter09-635.jpg功能选项卡978-7-111-42423-9-Chapter09-636.jpg区域中的“齿轮”按钮978-7-111-42423-9-Chapter09-637.jpg

Step2.此时系统弹出图9.6.14所示的“齿轮副定义”对话框,在该对话框中进行下列操作:

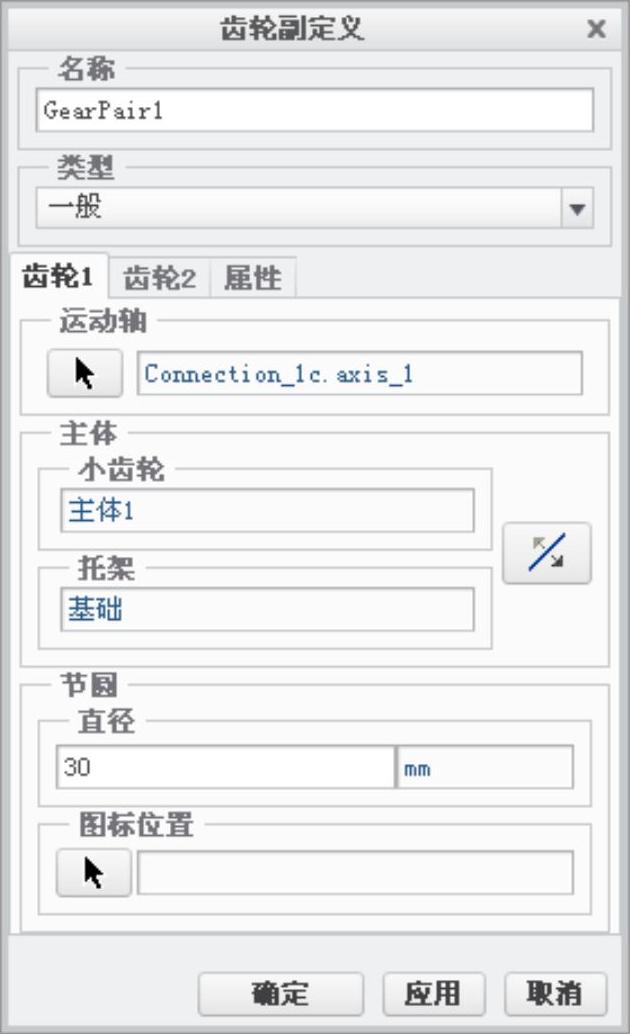

图9.6.14 “齿轮副定义”对话框

(1)输入齿轮副名称:在该对话框中的名称文本框中输入齿轮副名称,或采用系统的默认名(本例采用系统默认名)。

(2)定义齿轮1:在图9.6.15所示的模型上,选取连接轴Connection_1c.axis_1。

(3)输入齿轮1节圆直径:在图9.6.14所示的对话框中的“节圆直径”文本框中输入数值30。

Step3.点击“齿轮副定义”对话框中的978-7-111-42423-9-Chapter09-639.jpg标签,“齿轮副定义”对话框转换为图9.6.16所示,在该对话框中进行下列操作:

(1)定义齿轮2:在图9.6.15所示的模型上,选取连接轴Connection_2c.axis_1。

(2)输入齿轮2节圆直径:在图9.6.16所示的对话框的“节圆直径”文本框中输入数值40。

Step4.完成齿轮副定义:单击“齿轮副定义”对话框中的978-7-111-42423-9-Chapter09-640.jpg按钮。

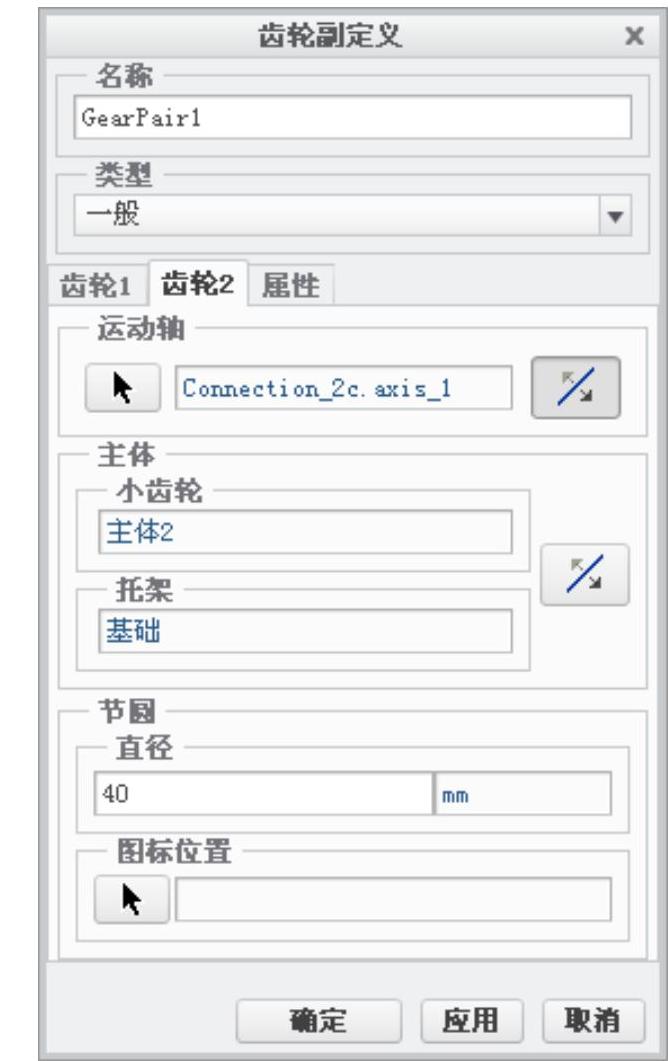

图9.6.16 “齿轮副定义”对话框

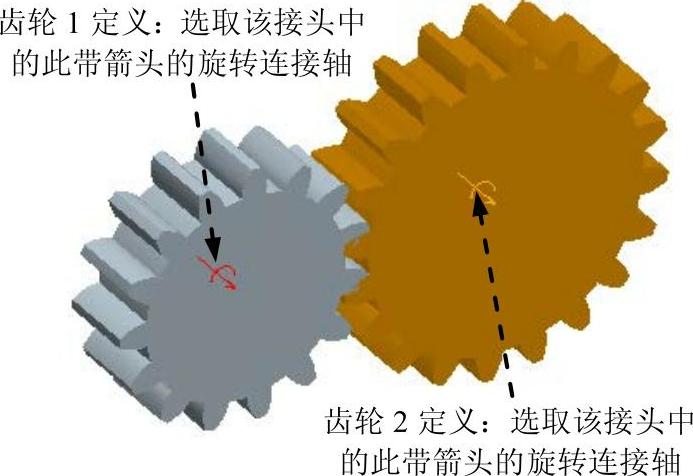

图9.6.15 齿轮副设置
