Task3.增加轮1(WHEEL1.PRT)

Task3.增加轮1(WHEEL1.PRT)

将轮1(WHEEL1.PRT)装到基准轴AA_1上,创建销钉(Pin)连接。

Step1.单击978-7-111-42423-9-Chapter09-785.jpg功能选项卡978-7-111-42423-9-Chapter09-786.jpg区域中的“组装”按钮978-7-111-42423-9-Chapter09-787.jpg,打开文件名为WHEEL1.PRT的零件。

Step2.创建销钉(Pin)接头连接。在“元件放置”操控板中进行下列操作,便可创建销钉(Pin)接头连接:

(1)在约束集列表中选取978-7-111-42423-9-Chapter09-788.jpg选项。

(2)修改连接的名称。单击操控板菜单中的978-7-111-42423-9-Chapter09-789.jpg选项卡,系统出现图9.8.2所示的 “放置”界面,在978-7-111-42423-9-Chapter09-790.jpg下的文本框中输入连接名称“Connection_1c”,并按回车键。

(3)定义“轴对齐”约束。在“放置”界面中单击978-7-111-42423-9-Chapter09-791.jpg选项,然后分别选取图9.8.3中的轴线和模型树中的AA_1基准轴(元件WHEEL1的中心轴线和AA_1基准轴线),978-7-111-42423-9-Chapter09-792.jpg约束的参考如图9.8.4所示。

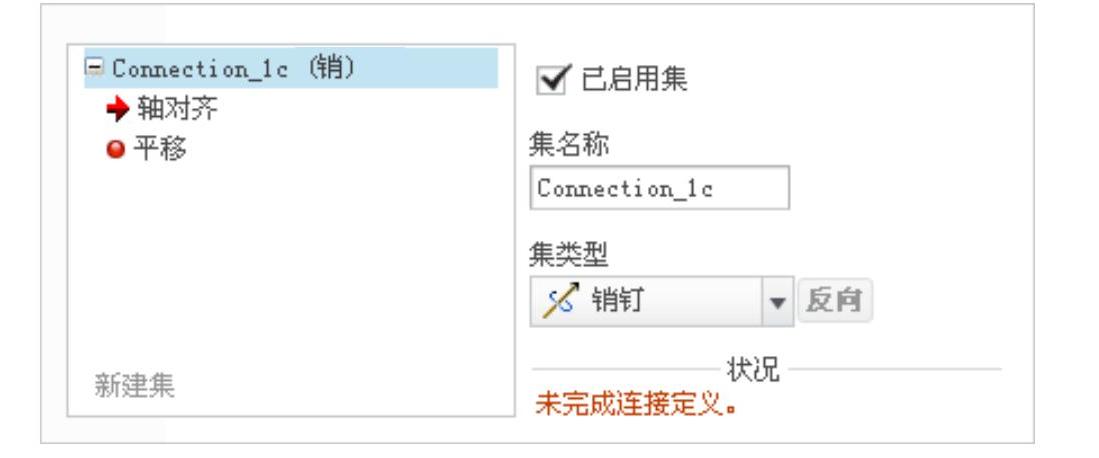

图9.8.2 “放置”界面

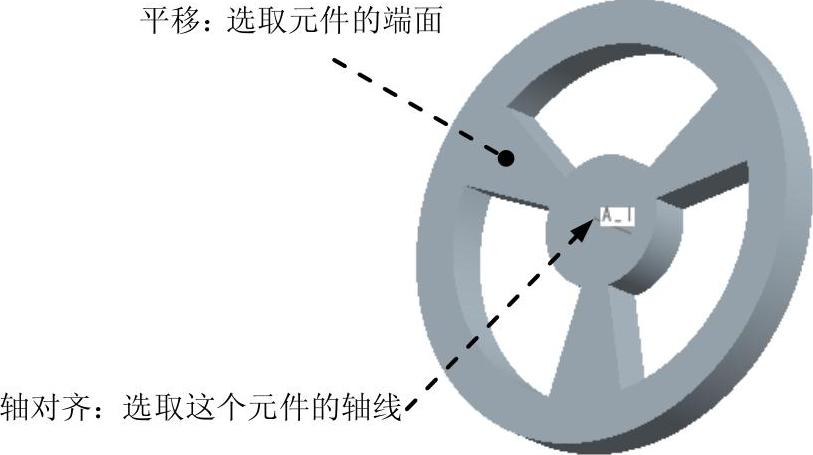

图9.8.3 装配轮1

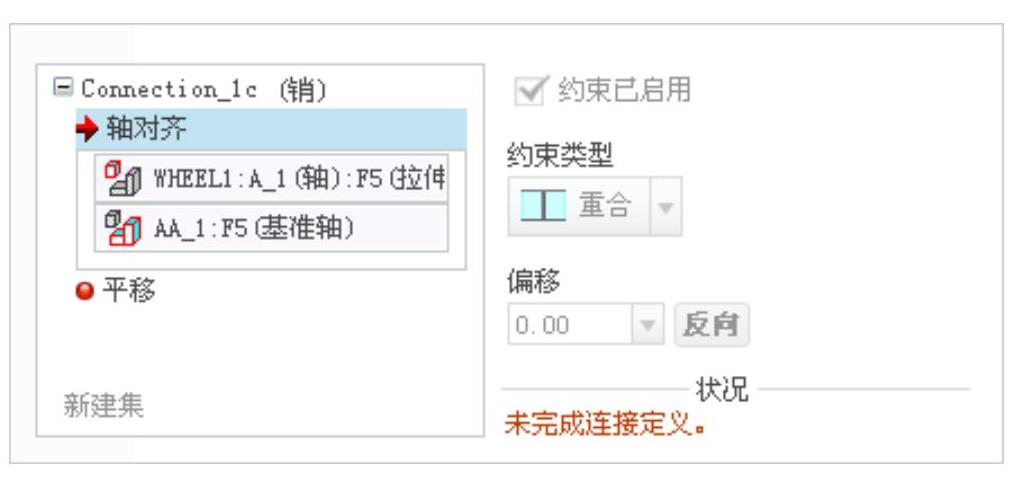

图9.8.4 “轴对齐”约束参考

(4)定义“平移”约束。分别选取图9.8.3中元件的端面和模型树中的ASM_TOP基准平面(元件WHEEL1的端面和ASM_TOP基准平面),以限制元件WHEEL1在ASM_TOP基准平面上平移,978-7-111-42423-9-Chapter09-796.jpg约束的参考如图9.8.5所示。

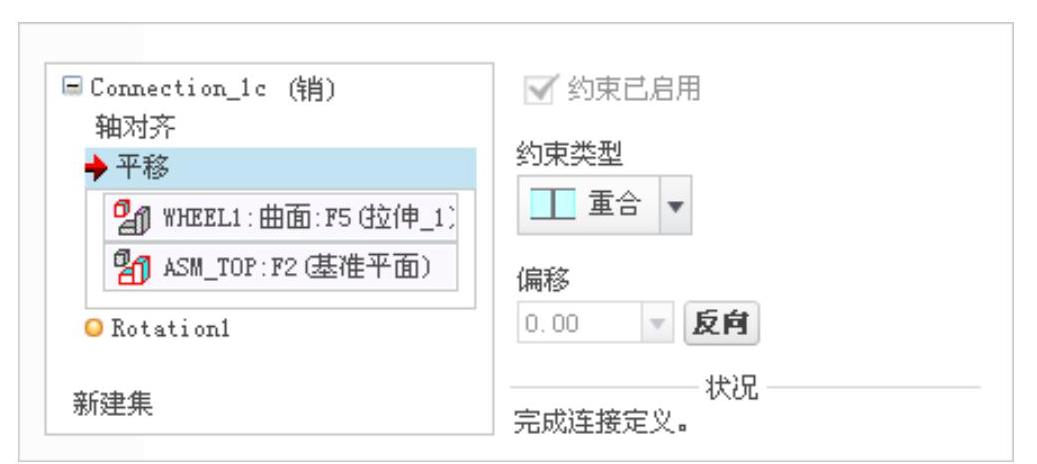

图9.8.5 “平移”约束参考

(5)单击操控板中的978-7-111-42423-9-Chapter09-798.jpg按钮。

Step3.验证连接的有效性:拖移元件WHEEL1。

(1)进入机构环境。单击978-7-111-42423-9-Chapter09-799.jpg功能选项卡978-7-111-42423-9-Chapter09-800.jpg区域中的“机构”按钮978-7-111-42423-9-Chapter09-801.jpg

(2)单击978-7-111-42423-9-Chapter09-802.jpg功能选项卡978-7-111-42423-9-Chapter09-803.jpg区域中的“拖动元件”按钮978-7-111-42423-9-Chapter09-804.jpg


(4)在元件WHEEL1上单击,出现一个标记978-7-111-42423-9-Chapter09-806.jpg,移动鼠标进行拖移,并单击中键结束拖移,使元件停留在原来的位置;关闭“拖动”对话框。

(5)退出机构环境:单击978-7-111-42423-9-Chapter09-807.jpg功能选项卡978-7-111-42423-9-Chapter09-808.jpg区域中的“关闭”按钮978-7-111-42423-9-Chapter09-809.jpg
