11.2.4  曲线分析──Curve Analysis

11.2.4 曲线分析──Curve Analysis

曲线分析功能可以针对模型上的曲线或实体边等进行曲线的性质分析,并且可以将此分析结果建立为可用的参数,从而产生分析基准特征,并在模型树中显示出来。

曲线分析功能见表11.3。

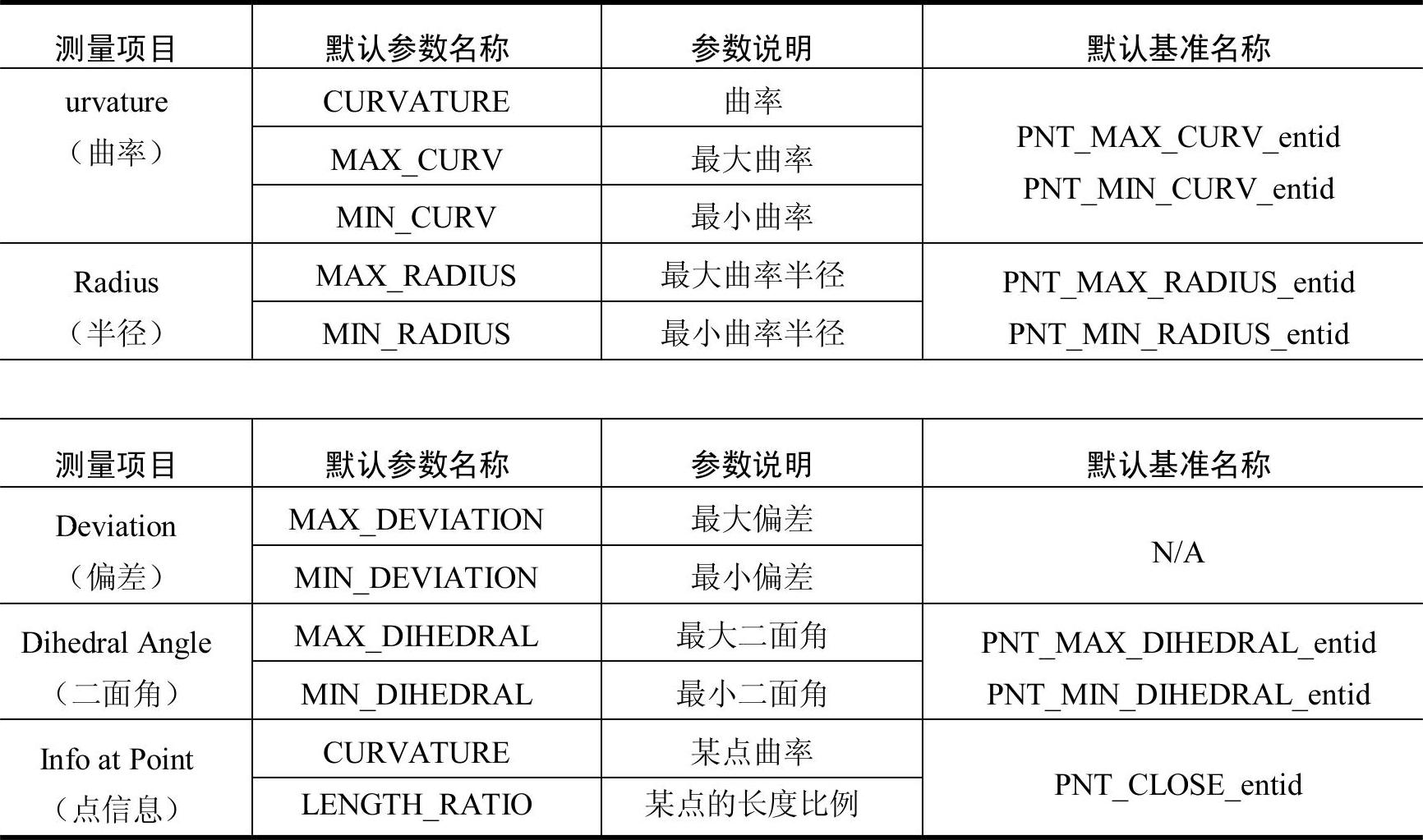

表11.3 曲线分析功能


下面举例说明曲线分析特征的创建过程,模型范例及创建该特征后的模型树如图11.2.10所示。

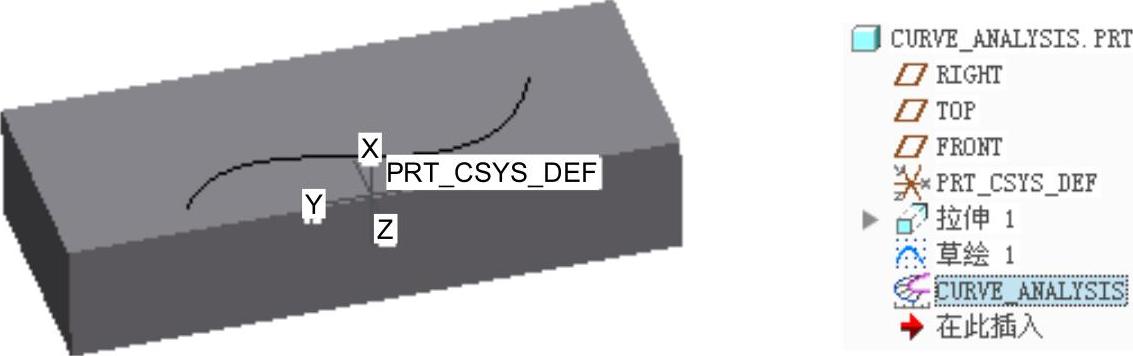

图11.2.10 例子和模型树

Step1.设置工作目录和打开文件。

(1)将工作目录设置至D:\creo2.2\work\ch11\ch11.02。

(2)打开文件curve_analysis.prt。

Step2.单击978-7-111-42423-9-Chapter11-56.jpg功能选项卡978-7-111-42423-9-Chapter11-57.jpg区域中的“曲率”按钮978-7-111-42423-9-Chapter11-58.jpg

Step3.在图11.2.11所示的“曲率”对话框中,进行如下操作:

(1)在978-7-111-42423-9-Chapter11-59.jpg选项卡的左下角的“创建临时分析”下拉列表中选择978-7-111-42423-9-Chapter11-60.jpg选项。

(2)输入分析特征的名称。在“创建临时分析”下拉列表右面的文本框中输入分析特征的名称CURVE_ANALYSIS,并按回车键。

(3)定义分析特征。选取图11.2.12所示的模型中要分析的曲线为几何参考,选取图11.2.12中的坐标系PRT_CSYS_DEF为坐标系参考。此时系统自动把测量结果显示在结果区域。

(4)选择再生请求类型并创建参数及基准。在978-7-111-42423-9-Chapter11-61.jpg选项卡的978-7-111-42423-9-Chapter11-62.jpg区域中选择“始终”选项。在“参数”区域中将MAX_CURV、MIN_CURV参数的创建栏选中,参见图11.2.13。

Step4.完成分析特征的创建。单击“曲率”对话框中的978-7-111-42423-9-Chapter11-63.jpg按钮。

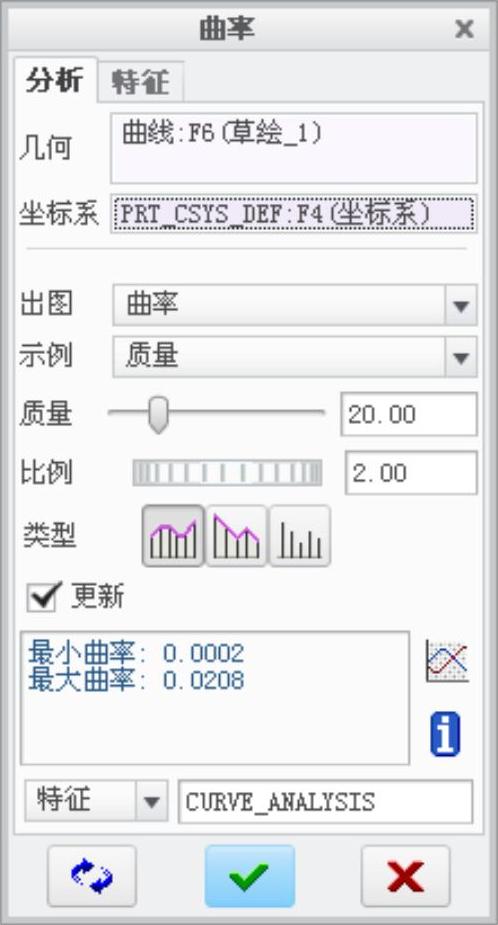

图11.2.11 “曲率”对话框

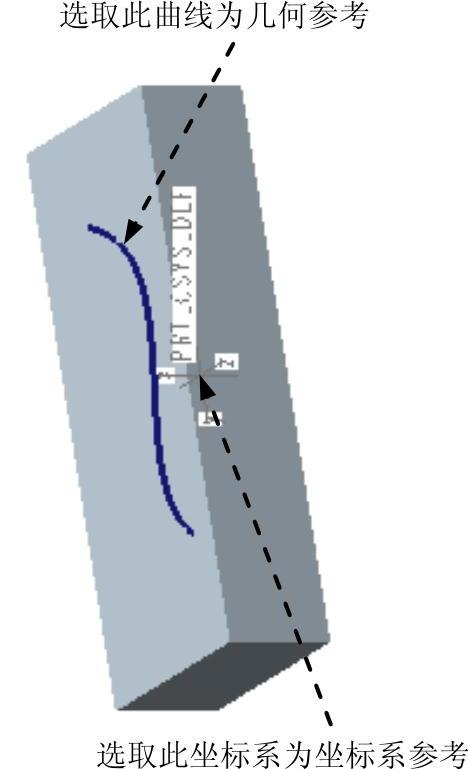

图11.2.12 选取坐标系

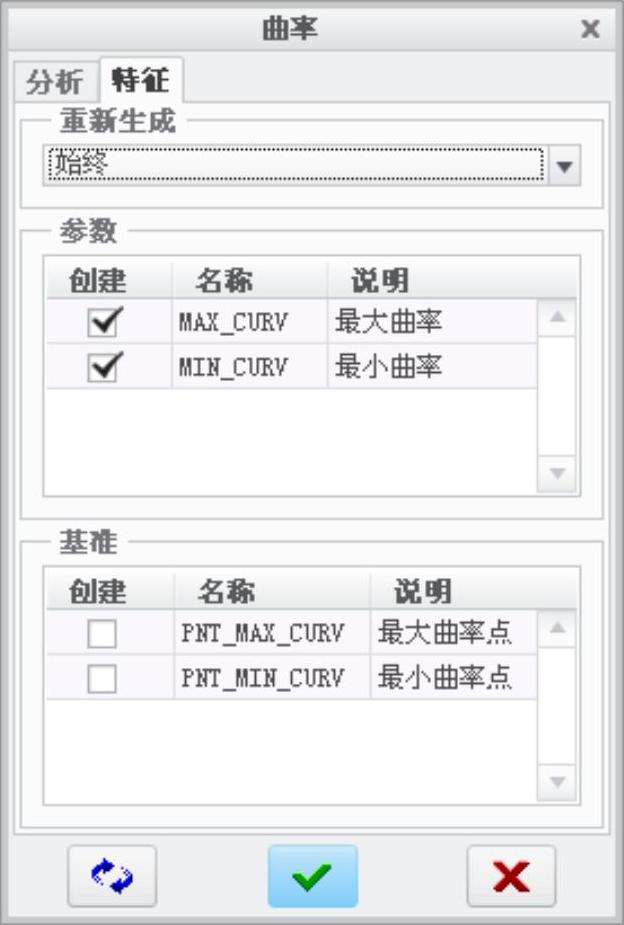

图11.2.13 “特征”选项卡
