11.2.3  模型分析特征──Model Analysis

11.2.3 模型分析特征──Model Analysis

模型分析功能可以在模型上进行各种物理量的计算,并且可将计算的结果建立为可用的参数,最后形成分析基准特征,并显示在模型树中。

模型分析功能见表11.2。

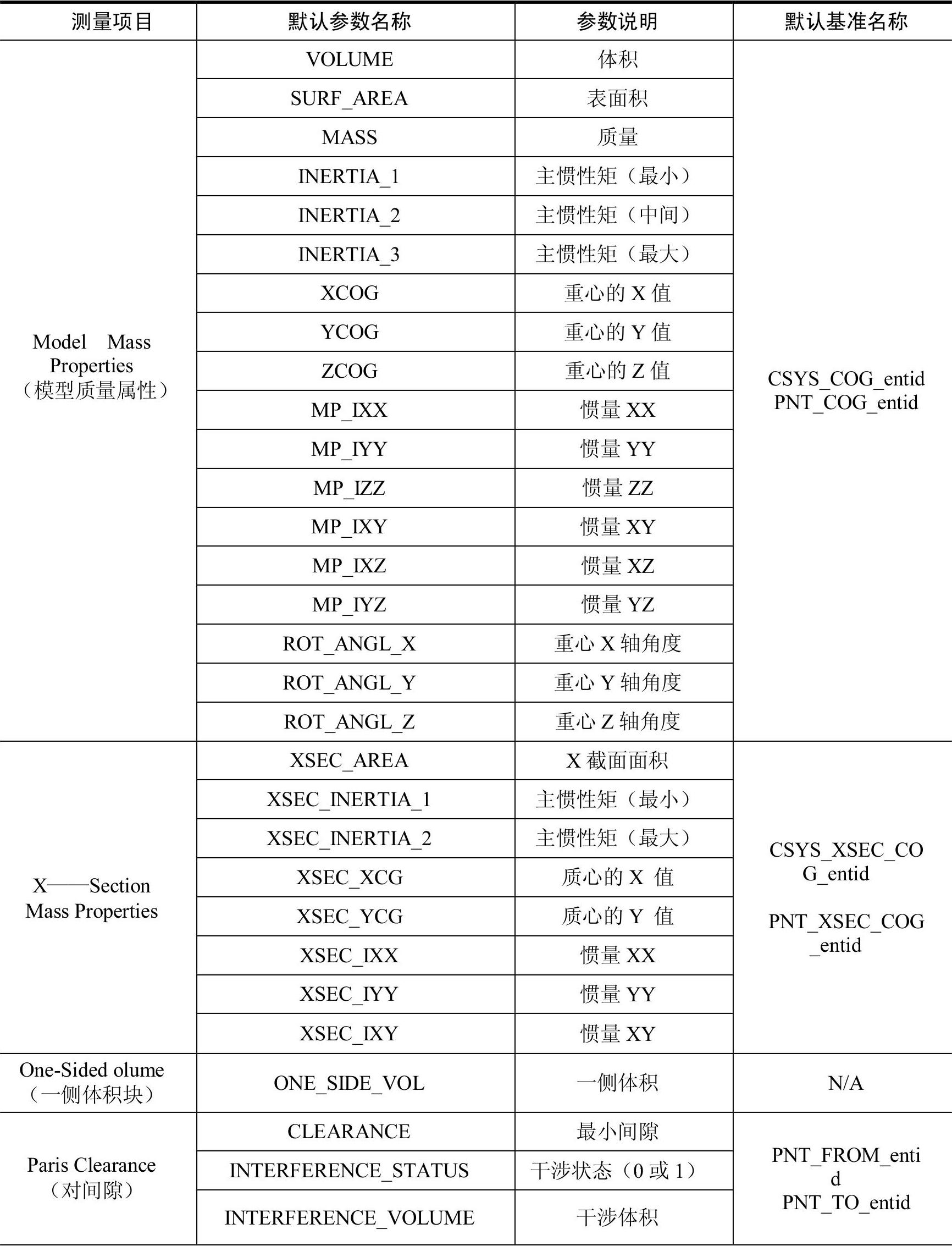

表11.2模型分析功能


下面举例说明模型分析特征的创建过程(图11.2.4),创建该特征后的模型树如图11.2.5所示。


图11.2.4 例子

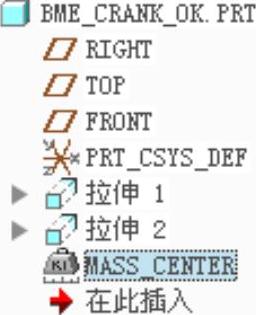

图11.2.5 模型树

具体操作步骤如下:

Step1.设置工作目录和打开文件。

(1)将工作目录设置至D:\creo2.2\work\ch11\ch11.02。

(2)打开文件bme_crank.prt。

Step2.设置模型密度。

(1)选择下拉菜单978-7-111-42423-9-Chapter11-33.jpg命令。

(2)系统弹出图11.2.6所示的“模型属性“对话框,在978-7-111-42423-9-Chapter11-34.jpg区域下面的978-7-111-42423-9-Chapter11-35.jpg栏中单击978-7-111-42423-9-Chapter11-36.jpg命令,系统弹出“质量属性”对话框,如图11.2.7所示。

(3)在对话框中的978-7-111-42423-9-Chapter11-37.jpg区域的978-7-111-42423-9-Chapter11-38.jpg文本框中输入零件的密度值“7.8e-3”,单 击 978-7-111-42423-9-Chapter11-39.jpg按钮,然后在“模型属性”对话框中单击978-7-111-42423-9-Chapter11-40.jpg按钮,完成零件密度的定义。


图11.2.6 “模型属性”对话框


图11.2.7 “质量属性”对话框

Step3.单击978-7-111-42423-9-Chapter11-43.jpg功能选项卡978-7-111-42423-9-Chapter11-44.jpg区域中的“质量属性”按钮978-7-111-42423-9-Chapter11-45.jpg

Step4.在图11.2.8所示的“质量属性”对话框中,进行如下操作:

(1)在978-7-111-42423-9-Chapter11-46.jpg选项卡的“创建临时分析”下拉列表中选择978-7-111-42423-9-Chapter11-47.jpg选项。

(2)输入分析特征的名称。在“创建临时分析”下拉列表右面的文本框中输入分析特征的名称MASS_CENTER,并按回车键。

(3)在模型树中选取978-7-111-42423-9-Chapter11-48.jpg坐标系,此时在“质量属性”对话框界面的结果区 域中显示图11.2.9所示的分析结果。

(4)单击978-7-111-42423-9-Chapter11-49.jpg选项卡,在978-7-111-42423-9-Chapter11-50.jpg选项列表中选择“始终”;在“参数”区域,将参数“XCOG”、“YCOG”、“ZCOG”的创建栏选中(图11.2.9)。

Step5.完成分析特征的创建。单击“区域”对话框中的978-7-111-42423-9-Chapter11-51.jpg按钮。

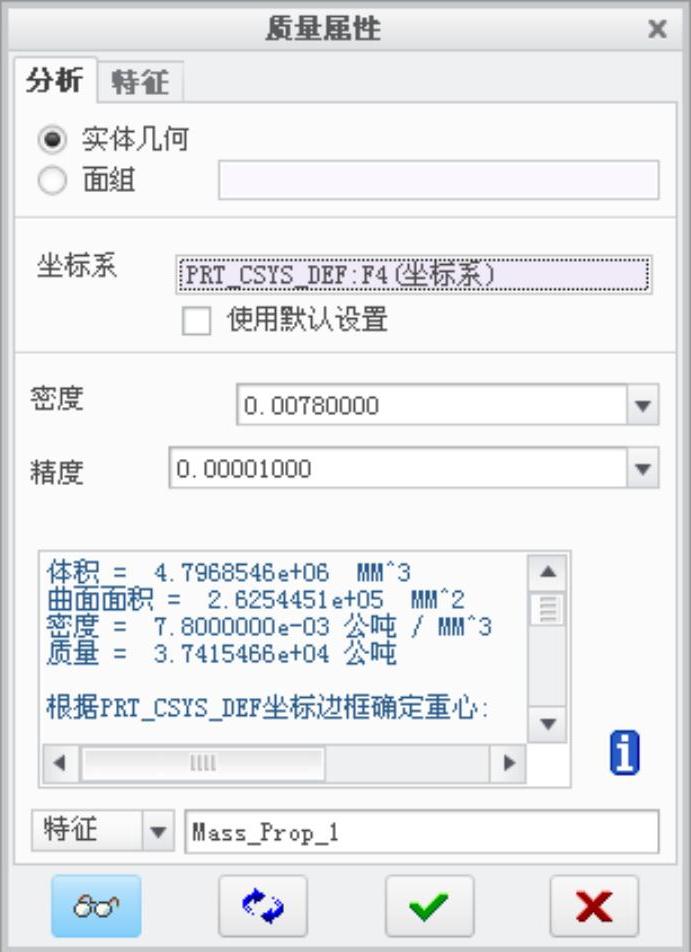

图11.2.8 “质量属性”对话框(一)

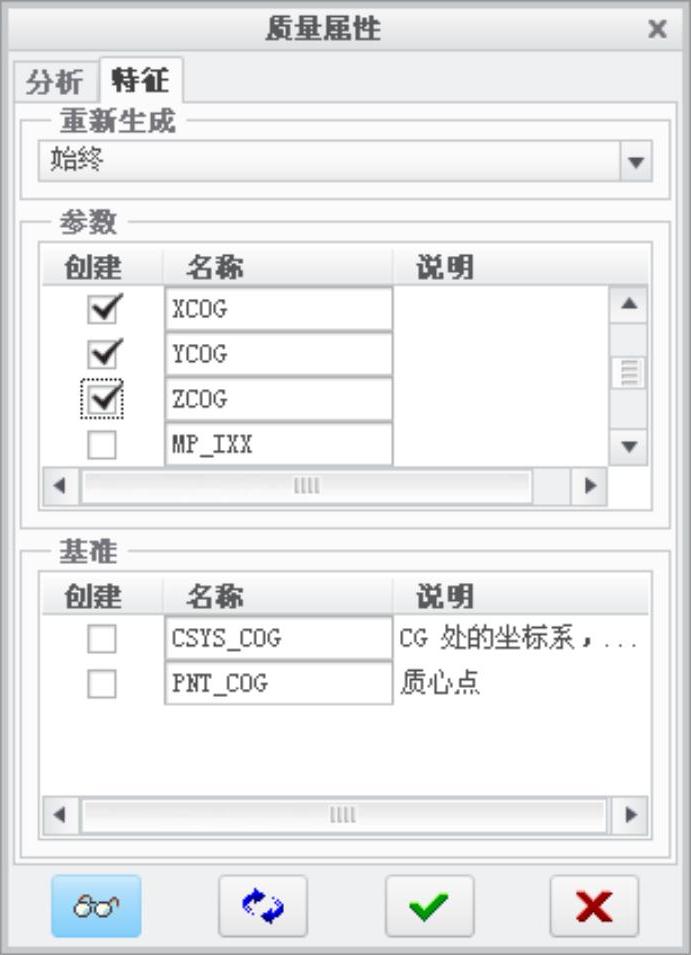

图11.2.9 “质量属性”对话框(二)
