12.3.3 修改解析

使用修改解析命令可以方便修改各种圆弧曲面或圆锥曲面的半径值，使对这类对象参数的修改更加方便。下面以图12.3.24所示的例子介绍修改解析的操作方法。

Step1.将工作目录设置至D：\creo2.2\work\ch12\ch12.03。打开文件modify_ex.prt。

Step2.修改圆锥曲面角度。选择图12.3.25所示的圆锥曲面，单击978-7-111-42423-9-Chapter12-142.jpg功能选项卡978-7-111-42423-9-Chapter12-143.jpg区域中的“修改解析”按钮978-7-111-42423-9-Chapter12-144.jpg，系统弹出图12.3.26所示的“修改解析曲面”操控板。在“修改解析曲面”操控板的978-7-111-42423-9-Chapter12-145.jpg文本框中输入角度值为10.0。结果如图12.3.27所示。

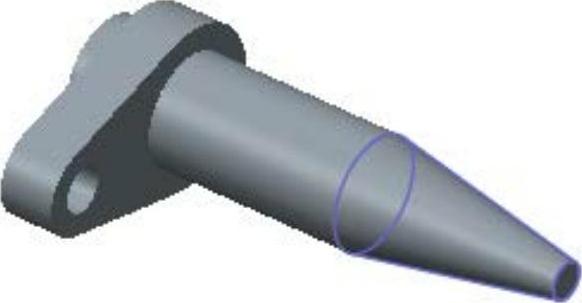

图12.3.24 打开模型文件

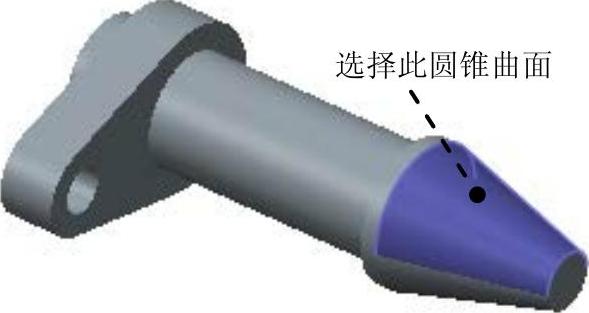

图12.3.25 选择偏移曲面

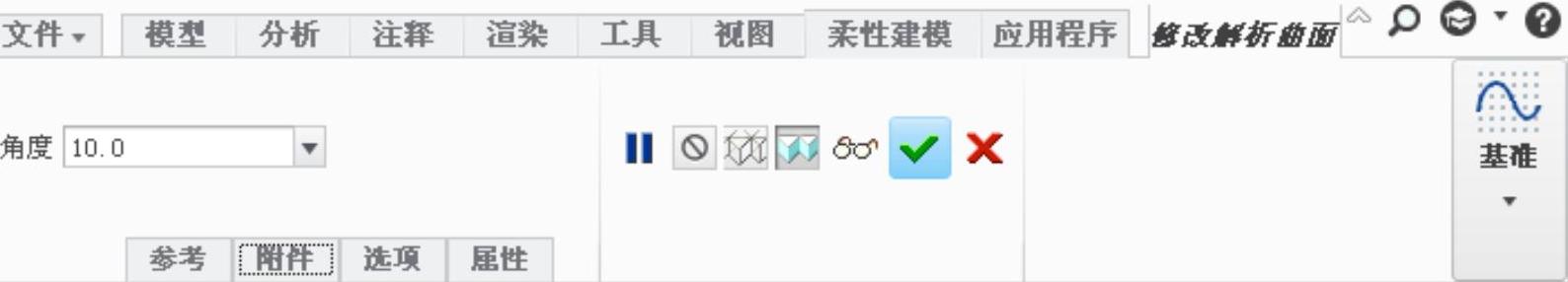

图12.3.26 “修改解析曲面”操控板

Step3.修改圆柱曲面半径。选择图12.3.28所示的圆柱曲面，单击978-7-111-42423-9-Chapter12-149.jpg功能选项卡978-7-111-42423-9-Chapter12-150.jpg区域中的“修改解析”按钮978-7-111-42423-9-Chapter12-151.jpg，系统弹出图12.3.29所示的“修改解析曲面”操控板。 在“修改解析曲面”操控板的978-7-111-42423-9-Chapter12-152.jpg文本框中输入半径值为13.0。结果如图12.3.30所示。

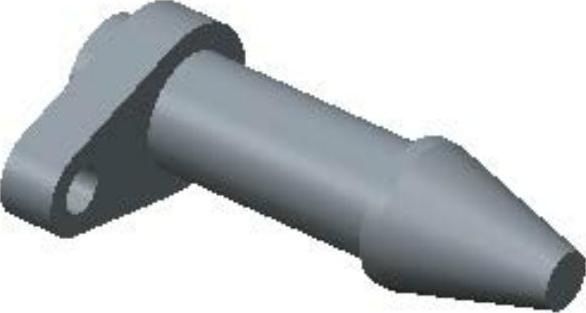

图12.3.27 修改结果

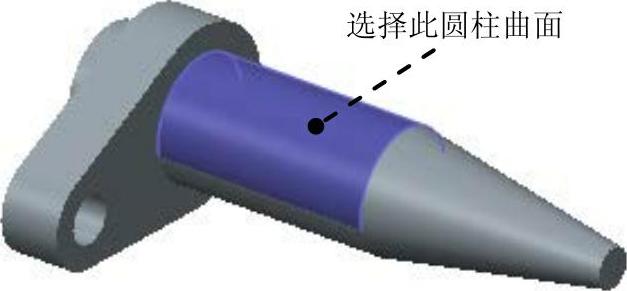

图12.3.28 选择圆柱曲面

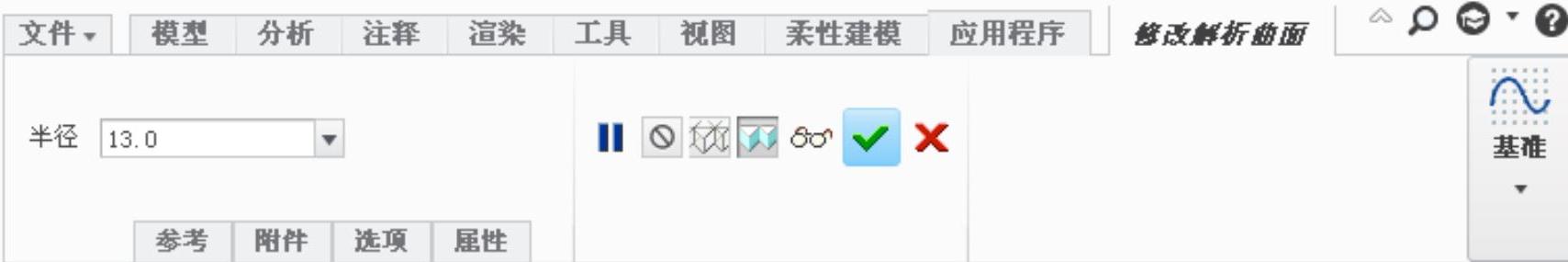

图12.3.29 “修改解析曲面”操控板

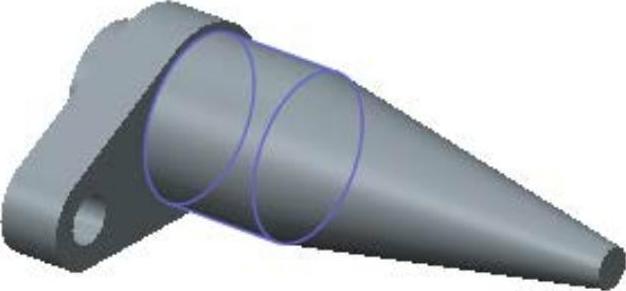

图12.3.30 修改结果
