12.3.2  柔性偏移

12.3.2 柔性偏移

使用偏移命令可以偏移选定的曲面对象。下面以图12.3.18所示的例子介绍柔性偏移的操作方法。

Step1.将工作目录设置至D：\creo2.2\work\ch12\ch12.03。打开文件offset_ex.prt。

Step2.选择偏移曲面。选择图12.3.19所示的模型表面，单击功能选项卡区域中的“偏移”按钮，系统弹出图12.3.20所示的“偏移几何”操控板。

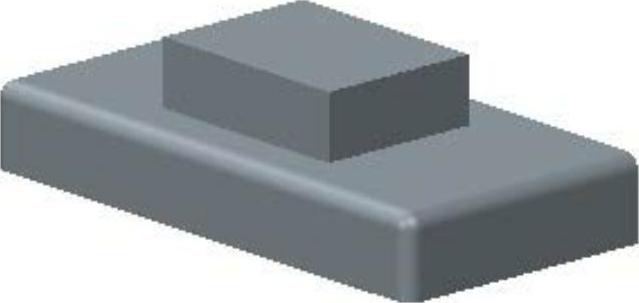

图12.3.18 打开模型文件

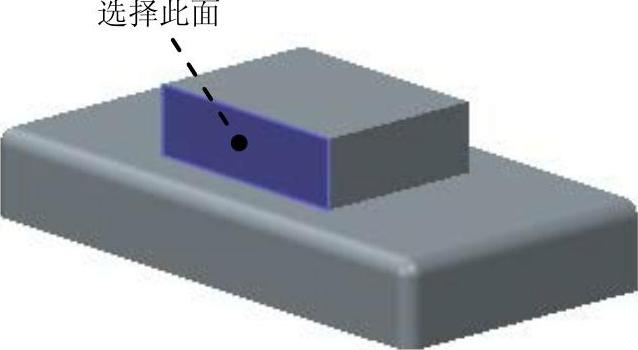

图12.3.19 选择偏移曲面

Step3.定义偏移参数。在“偏移几何”操控板的距离文本框中输入偏移距离值为15.0。

Step4.完成偏移。单击按钮，完成偏移操作，结果如图12.3.21所示。

(https://www.daowen.com)

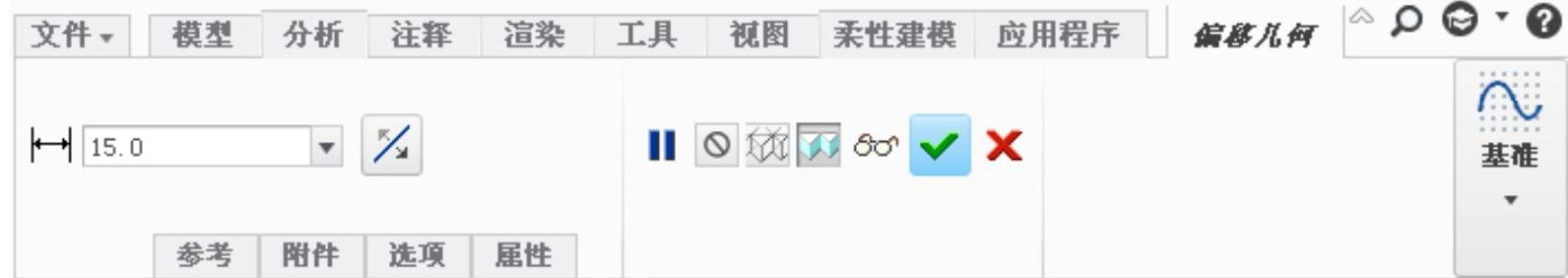

图12.3.20 “偏移几何”操控板

图12.3.21 偏移结果

说明：在图12.3.22所示的“移动几何”操控板的选项卡中取消选中复选框，系统将创建分离的偏移几何对象，结果如图12.3.23所示。

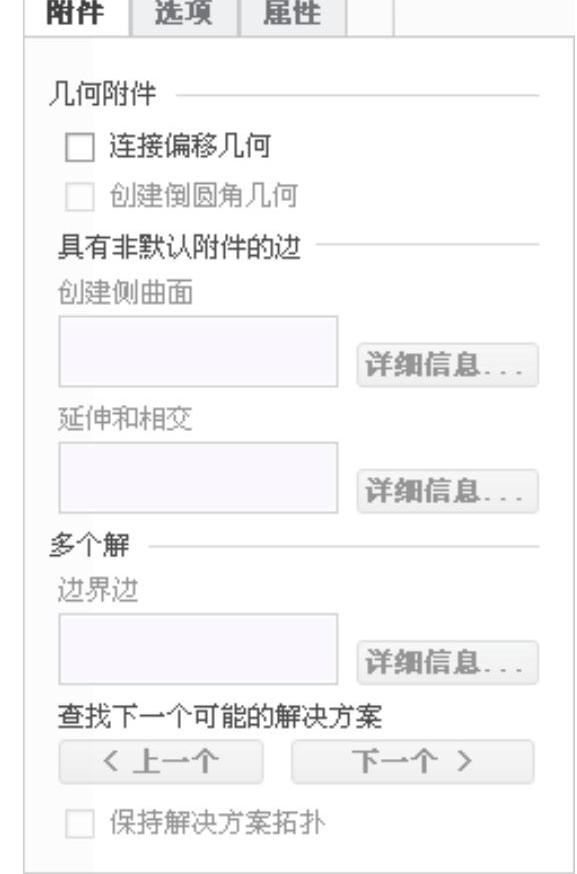

图12.3.22 “偏移几何”操控板

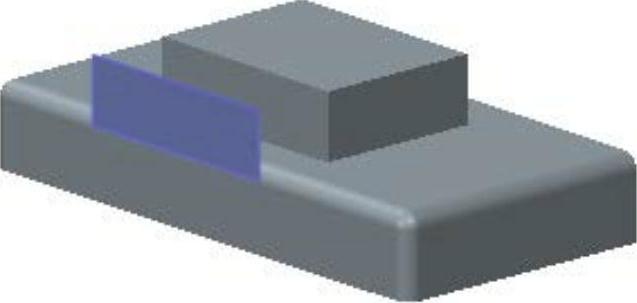

图12.3.23 偏移结果
