12.3.4  柔性镜像

12.3.4 柔性镜像

使用柔性镜像可以镜像选定的几何对象，并可以根据要求设置几何连接选项。下面以图12.3.31所示的例子介绍柔性镜像的操作方法。

Step1.将工作目录设置至D：\creo2.2\work\ch12\ch12.03。打开文件mirror_ex.prt。

Step2.选择凸台曲面。选择图12.3.32所示的模型表面为基础曲面，单击功能选项卡区域中的“带有附属形状的凸台”按钮，系统选中图12.3.33所示的凸台表面。

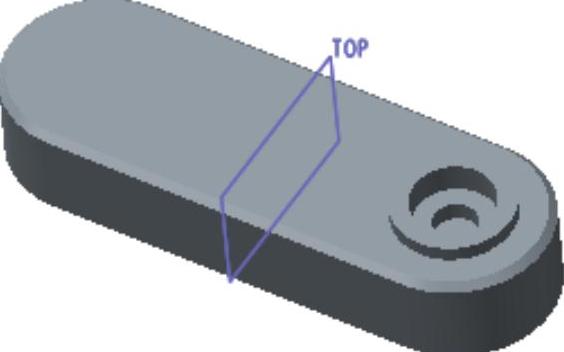

图12.3.31 打开模型文件

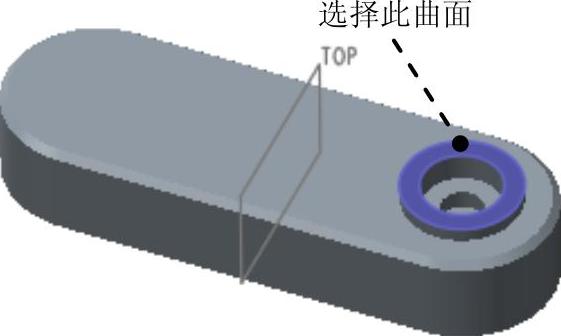

图12.3.32 选择基础曲面

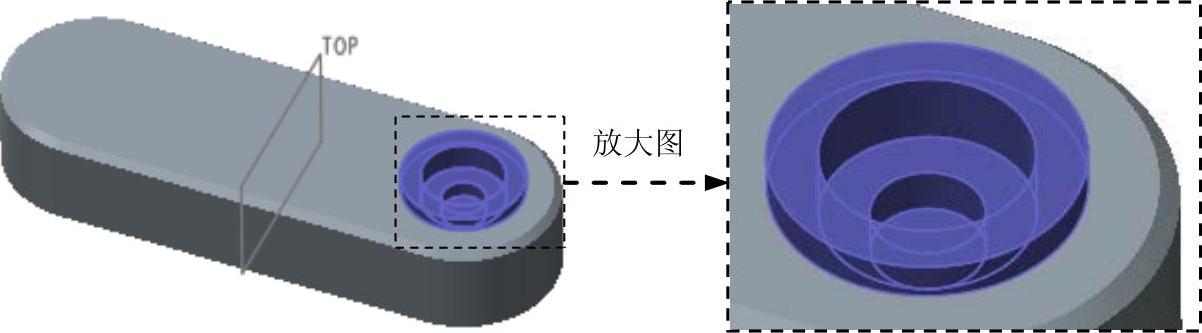

图12.3.33 选择凸台曲面

Step3.选择切口曲面。按住Ctrl键，选择图12.3.34所示的模型表面为基础曲面，单击功能选项卡区域中的“切口”按钮，系统选中图12.3.35所示的切口曲面。

(https://www.daowen.com)

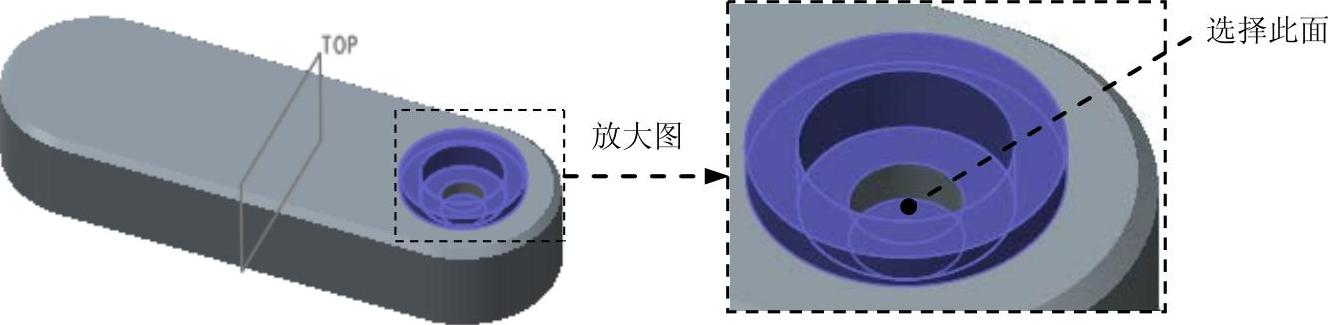

图12.3.34 选择基础曲面

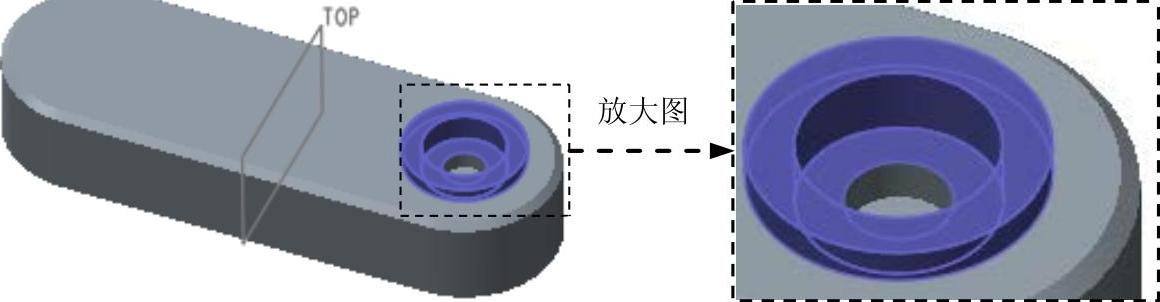

图12.3.35 选择切口曲面

Step4.镜像曲面。单击功能选项卡区域中的“镜像”按钮，系统弹出图12.3.36所示的“镜像几何”操控板，单击操控板中的区域，选择TOP平面为镜像平面。

图12.3.36 “镜像几何”操控板

Step5.完成镜像。单击按钮，完成镜像操作，结果如图12.3.37所示。

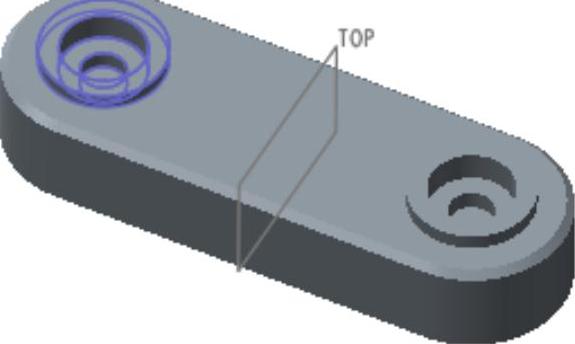

图12.3.37 镜像结果
