三、加热时间
2025年09月26日
三
、加热时间
当心表温差为Ts-Tc时，圆柱形料加热时间Tk，可按下式计算
式中 δ——电流穿透深度（cm）；
R——工件半径（cm）；
T0——工件加热过程的平均温度（℃）；
Tc——工件心部终止加热时的温度（℃）；
Ts——工件表层终止加热时的温度（℃）；
λ——工件的热导率[J/（cm·s·℃）]；
c——工件材料的比热容[J/（g·℃）]；
γ——工件材料的体积密度（g/cm3）。
普通加热与快速加热的时间与温度关系如图9-3-20所示。
不同工件直径与不同加热方式（普通加热与快速加热）的加热时间与直径关系，如图9-3-21和图9-3-22所示。
对于普通的加热，心表温差100℃的工件穿透加热，允许最短加热时间和直径关系如图9-3-23所示。
不同频率下钢圆柱料加热的典型时间曲线如图9-3-24所示。

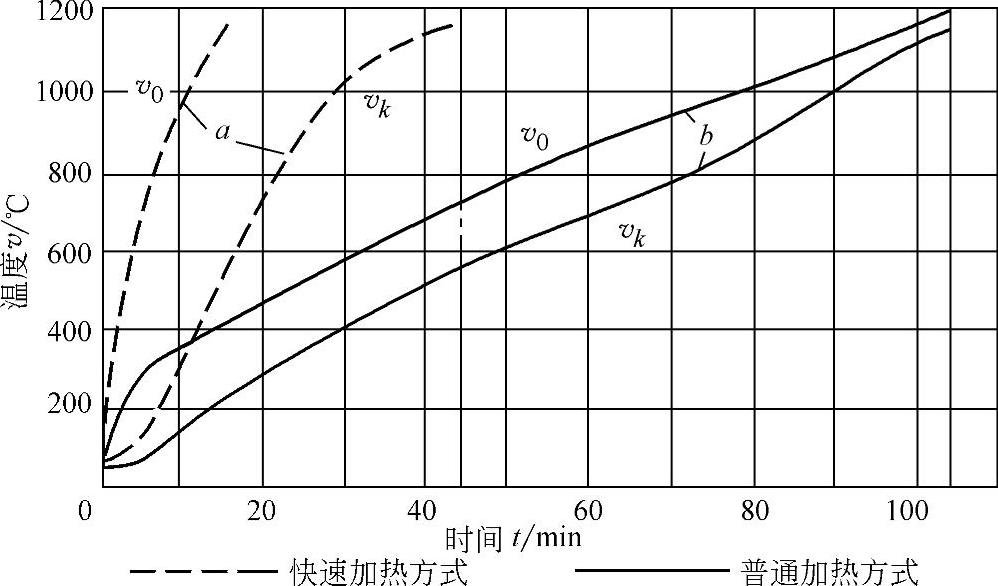

图9-3-20 普通加热与快速加热的时间温度曲线

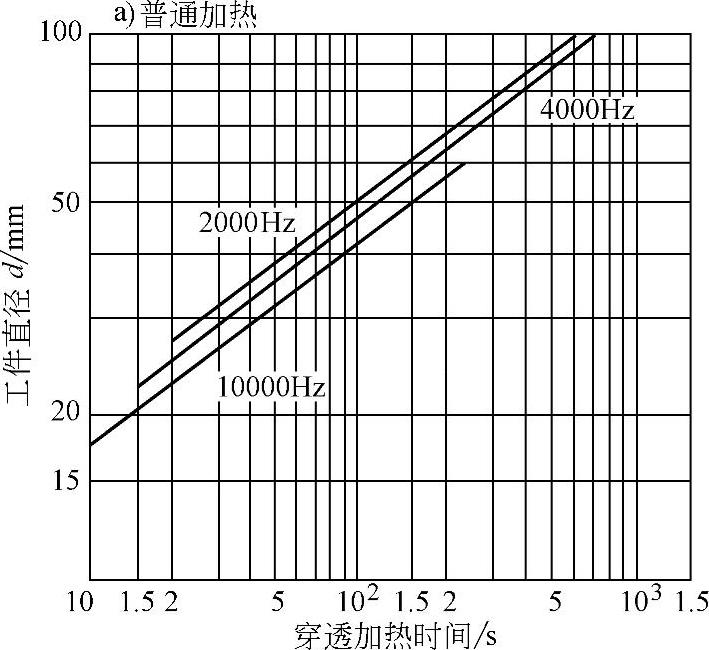

图9-3-21 普通加热的工件直径与时间曲线

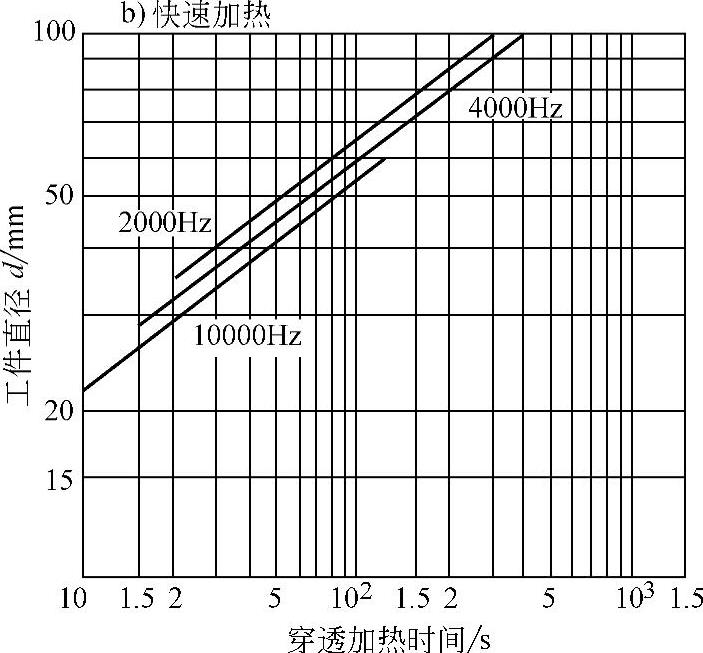

图9-3-22 快速加热的工件直径与时间曲线

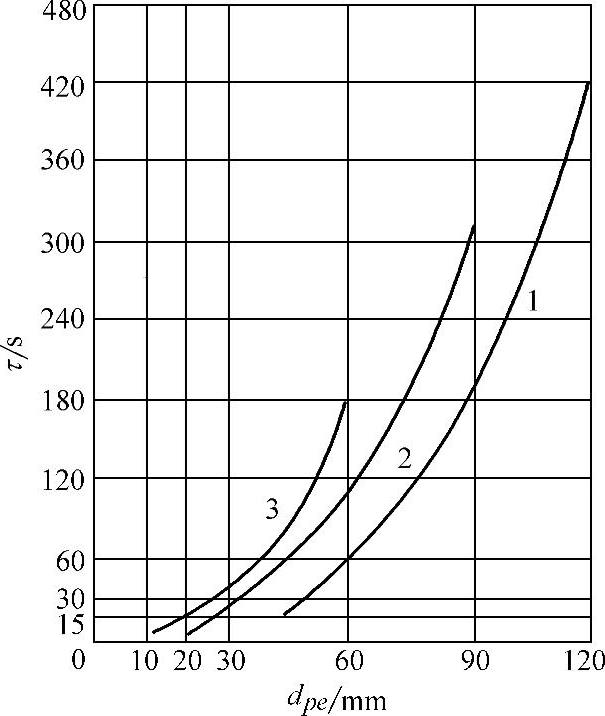

图9-3-23 工件透热允许最短加热时间和直径关系曲线
1—1000Hz 2—2500Hz 3—8000Hz

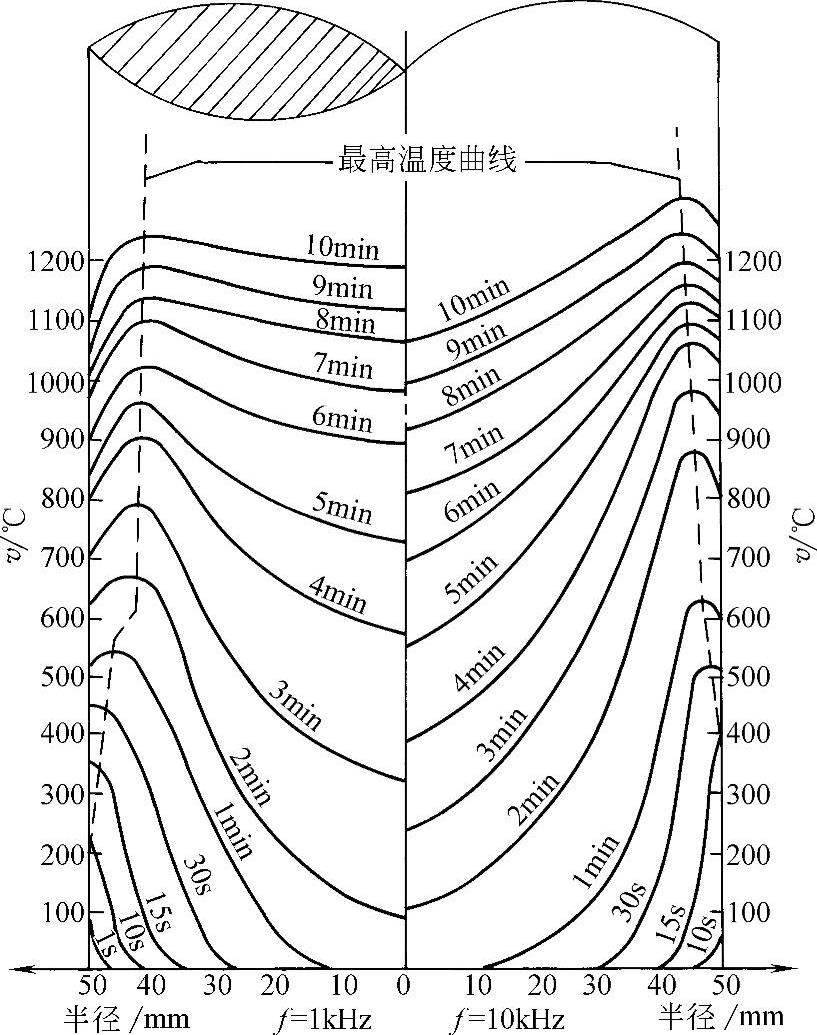

图9-3-24 不同频率钢圆柱料穿透加热的典型时间——温度分布曲线
