晶闸管中频电源

可控硅中频电源装置是利用硅晶闸管将三相交流工频电源转换成单相交流中频电源的静止交频装置。它具有体积小、效率高、起停迅速、操作方便、利于实现自动控制等优点。它由主电路和控制电路两大部分组成。

主电路进线为三相工频，经桥式全波整流、滤波、输入逆变器，变换成单相中频电源，对感应器及补偿电容组成的负载电路供电。控制电路由：整流触发器、逆变触发器、控制电源、保护电路、启动电路、功率调节电路六个环节组成。

逆变触发器采用自激工作方式，使逆变器的工作频率自动跟踪负载频率变化，工作稳定。旋动调功电传器，可在5%～100%范围内改变输出功率。其技术参数见表9-3-18和表9-3-19。

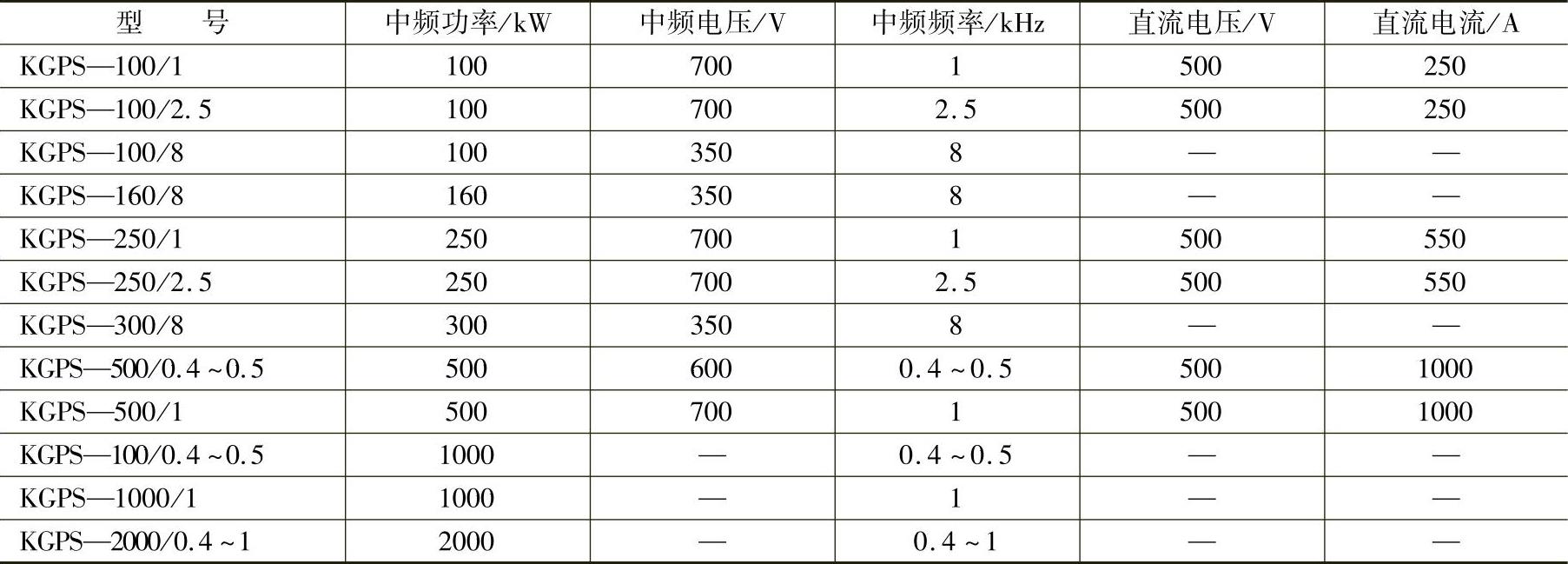

表9-3-18 晶闸管中频电源装置技术参数

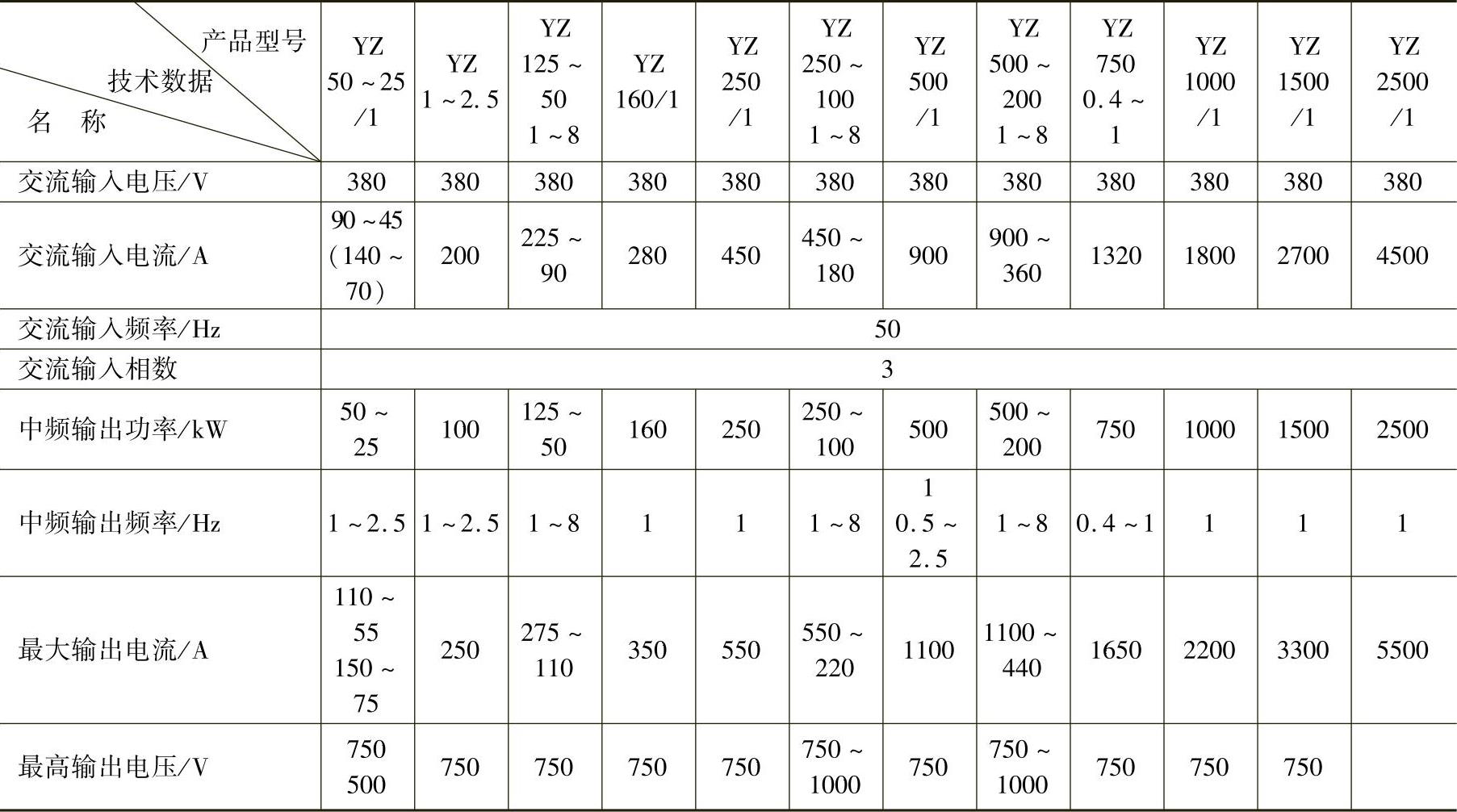

表9-3-19 YZ（KGPS）系列可控硅中频电源装置

注：750kW以上中频电源输出电压视负载不同可采用1000V。
