6.3.4  基于动态纹理的角色绘制

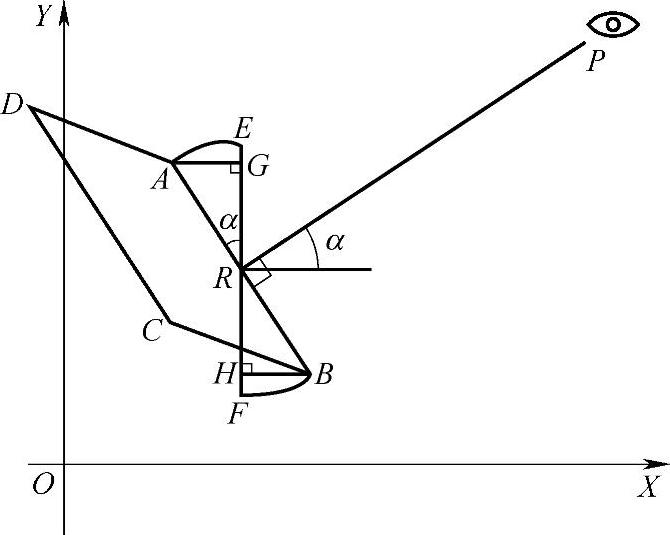

基于Billboard的图像渲染有两种数据需要计算，一种是Billboard的顶点坐标，另一种是Billboard的纹理坐标。根据Billboard位置计算其顶点坐标的方法如图6-3所示，点P为眼坐标位置，四边形ABCD表示Billboard面板，该面板朝向眼位置，其底线AB⊥PR。ABCD四个顶点的坐标计算方法为：

（1）根据Billboard的宽度和所处位置R计算水平线EF的两点坐标；

（2）根据视方向角α计算底线上的两顶点AB的坐标；

（3）根据Billboard的高计算CD两顶点的坐标。

图6-3 Billboard顶点坐标计算示意图

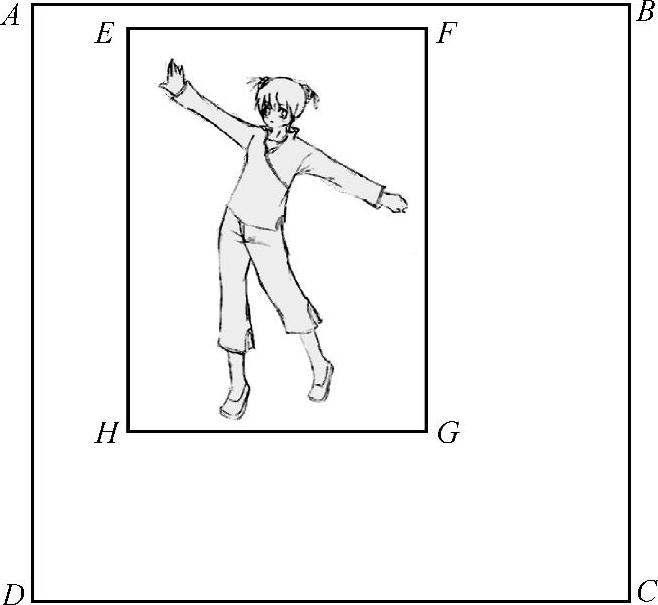

因为绑定到FBO的纹理是规则纹理，而角色图像一般不能与纹理正好大小相符，只有动态纹理的一部分是角色图像的有效区域。如图6-4所示为有效区域纹理坐标计算示意图，其中外框ABCD表示FBO绑定纹理的有效大小，EFGH为运动角色的有效范围，亦即将最终贴图到角色替代Billboard上的内容部分。以点G为例，该点将贴图到Bill-board的右下顶点，该顶点的纹理坐标可由式（6-1）计算得出。

依次计算各角色的替代Billboard，依据其位置坐标和动态纹理的有效区域纹理坐标，将由运动角色生成的动态纹理贴图到Billboard上，并渲染到三维场景中，最终生成所期望的大规模运动角色场景。

图6-4 动态纹理坐标计算示意图
