第5章　投影变换

第5章　投影变换

专业　　　级　　班　姓名　　学号　　审核　　成绩

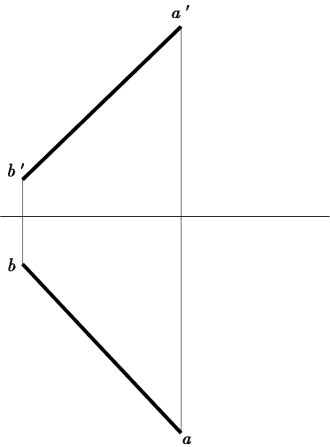

5-1　求线段AB的实长及对H面的倾角α、V面的倾角β。

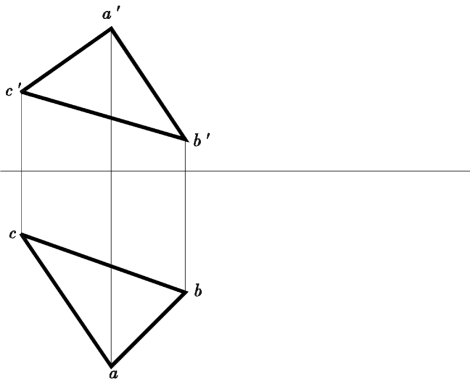

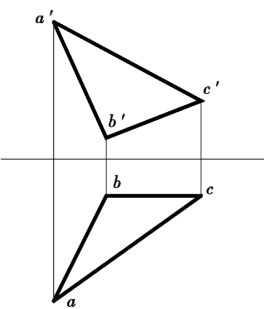

5-2　求△ABC对H面的倾角α。

5-3　已知△ABC与△ABD的夹角为90°,其交线为AB,求△ABD的水平投影。

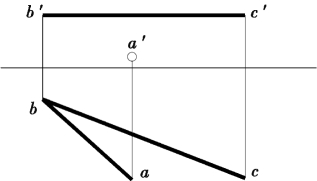

5-4　∠ABC=30°,求AB的正面投影。

5-5　已知等边△ABC的一边BC属于直线MN,高AD=30 mm,且它的α=60°,求作△ABC的两面投影。

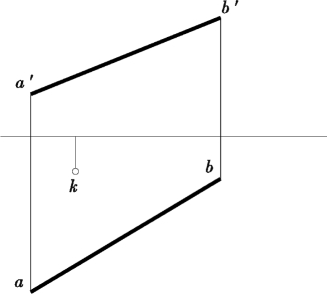

5-6　已知点K到直线AB的距离为20 mm,求作K的正面投影。

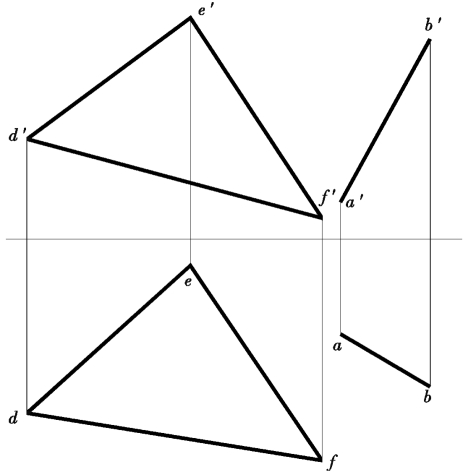

5-7　找属于直线AB的点K,使其距△DEF为10 mm,求k′、k,并分析有几解。

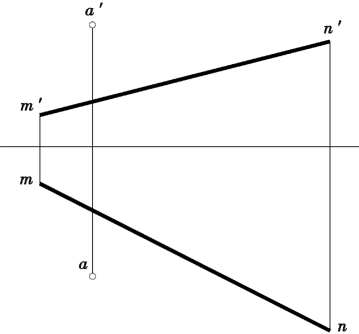

5-8　过点A作一正方形ABCD,其边BC属于直线MN,求作正方形的两面投影。

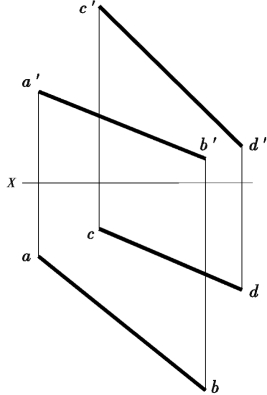

5-9　求交叉二直线AB和CD的公垂线及其实长。

5-10　求△ABC绕AB轴90°后的新投影,并分析有几解。

5-11　求线段AB的实长及V面的倾角β。

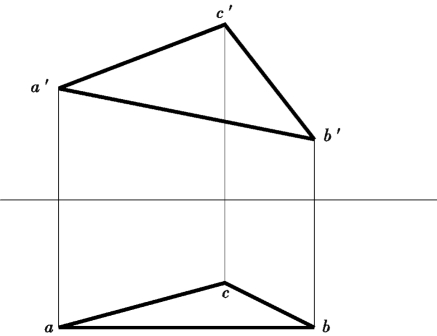

5-12　求△ABC的实形及H面的倾角α。

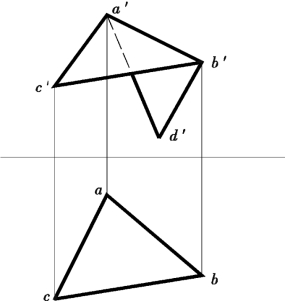

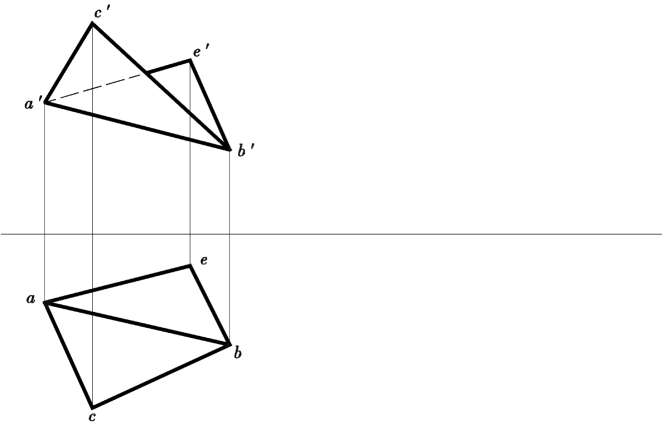

5-13　求△ABC与△ABE的夹角的真实大小。

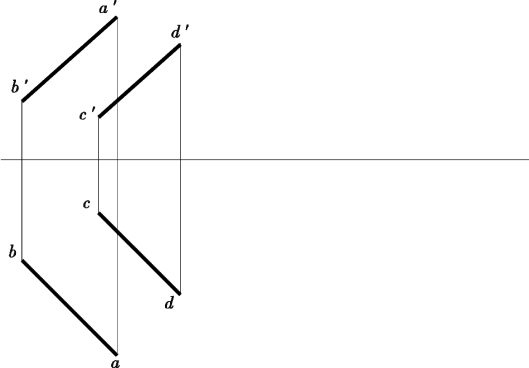

5-14　求平行二直线的距离。

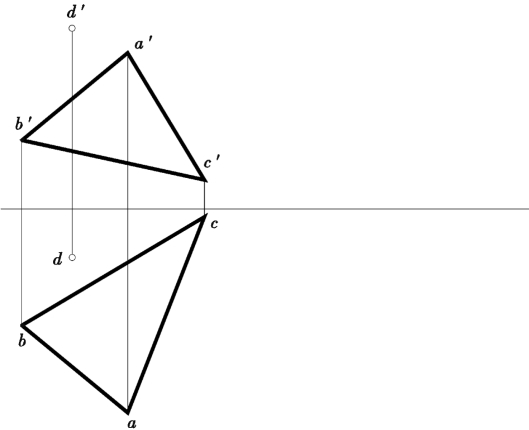

5-15　求点D到△ABC的距离及其垂足。

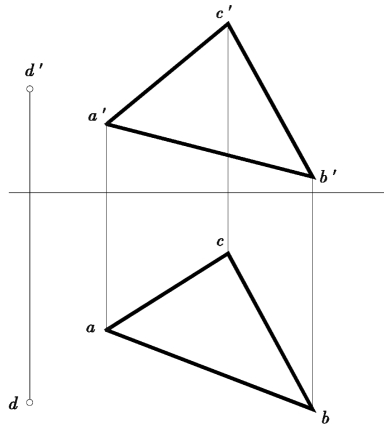

5-16　绕过点A的铅垂轴把点D旋转到△ABC上,求点D新位置的投影。
