第8章　轴测投影　

第8章　轴测投影　

专业　　　级　　班　姓名　　学号　　审核　　成绩

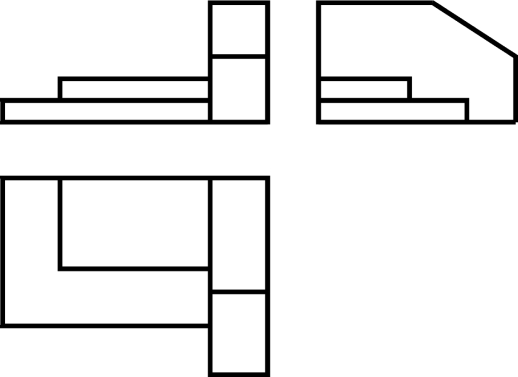

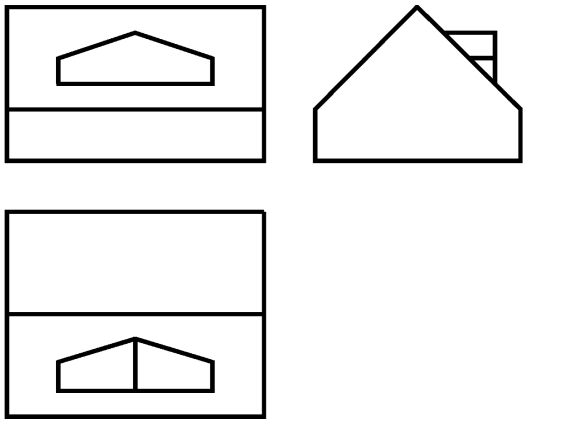

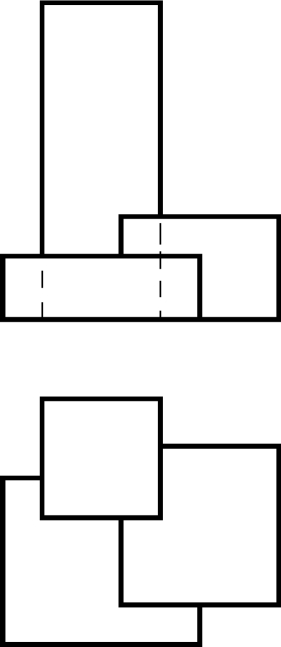

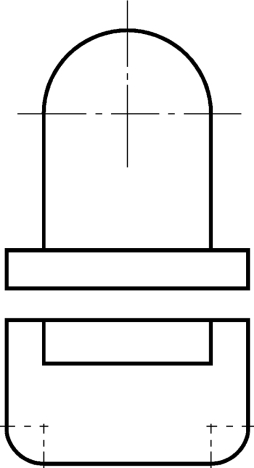

8-1　作下列各形体的正等测图。

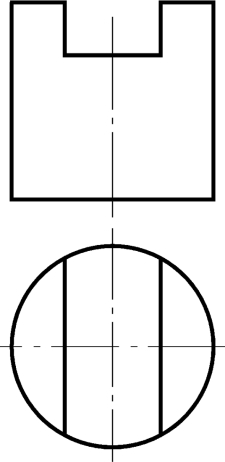

(1)

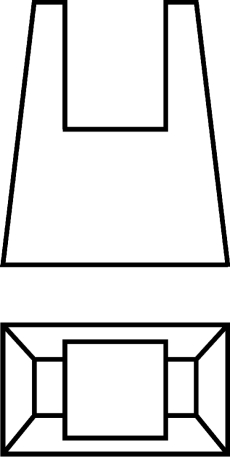

(2)

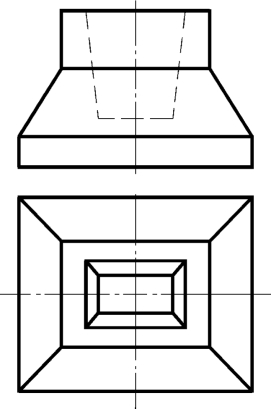

(3)

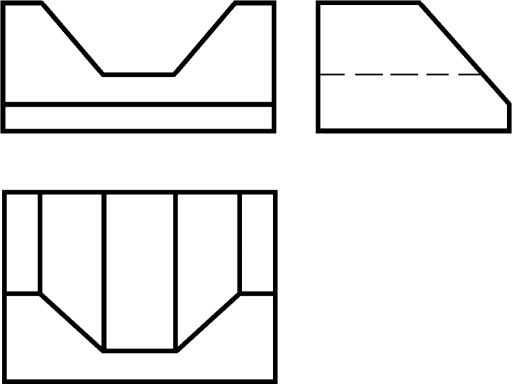

(4)

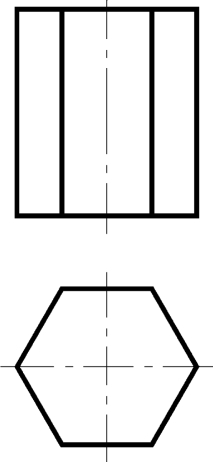

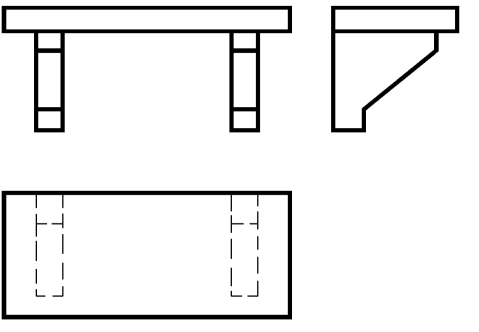

8-2　作下列各形体的正等测图。

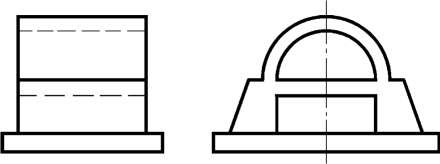

8-3　作下列各形体的正等测图。

8-4　将基础迎投影方向剖去1/4,作所余3/4的正等测图。

8-5　作形体的正等测图(仰视)。

8-6　作圆柱带截口的正等测图。

8-7　作出组合体的正等测图(仰视)。

8-8　作组合体的正等测图。

8-9　作花窗的正面斜二测图。

8-10　作形体的侧面斜二测图。

8-11　作管网的正面斜等测图。

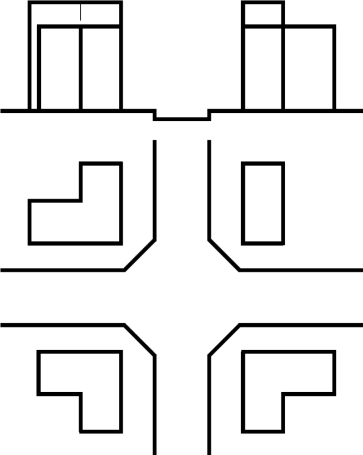

8-12　作十字街口的水平斜等测图。
