第16章　计算机绘制建筑施工图

第16章　计算机绘制建筑施工图

专业　　　级　　班姓名　　学号　　审核　　成绩

16-1　AutoCAD绘图训练。

用基本绘图命令完成练习1—练习7。

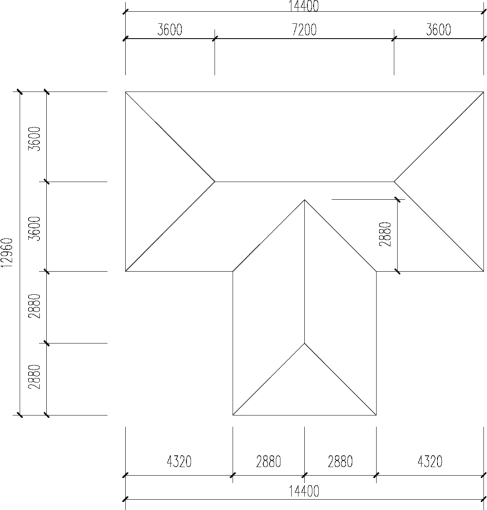

练习1

用LINE命令绘出此图

练习2

用CIRCLE命令绘出半径为4000的圆

练习3

用CIRCLE命令绘出直径为9000的圆

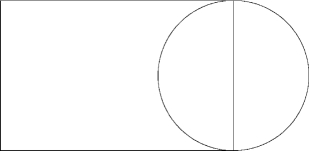

练习4

用CIRCLE命令绘出以四边形的一边为直径的圆

练习5

用CIRCLE命令绘出外接三角形的圆

练习6

用DONUT命令绘出在指定的中心,以内径为4000、外径为4400的圆环

练习7

用DONUT命令绘出在指定的中心,以内径为0、外径为1500的实心圆

16-2　AutoCAD绘图训练。

(1)用基本绘图命令完成练习8—练习12。

(2)用修改命令完成练习13—练习17。

练习8

用ARC命令绘出通过三角形的圆弧

练习9

用PLINE命令绘出此图

练习10

用SOLID命令绘出此图

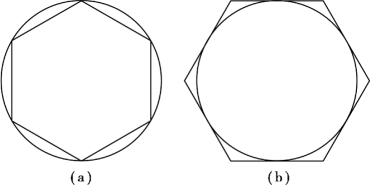

练习11

用POLYGON命令结合参数(I)绘出(a)图,结合参数(C)绘出(b)图

练习12

用RECTANG命令绘出此图

练习13

用COPY命令绘出此图

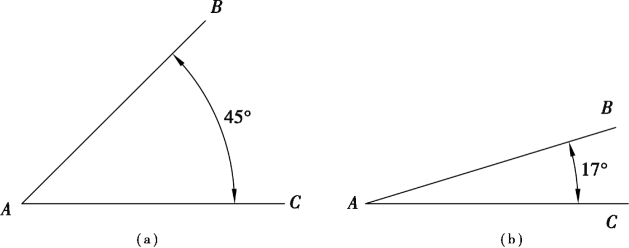

练习14

用ROTATE命令绘出(a)、(b)图

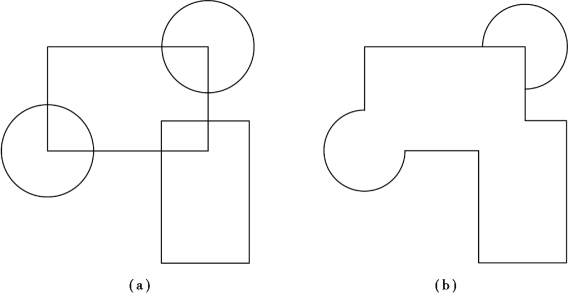

练习15

用TRIM命令绘出(a)、(b)图

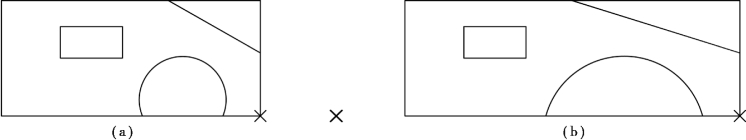

练习16

用STRETCH命令绘出(a)、(b)图

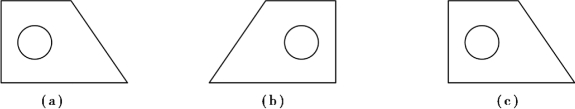

练习17

用MIRROR命令绘出(a)、(b)、(c)图

注:系统变量MIRRTEXT设置为1,文字镜像设置为0(文字不镜像)

16-3　AutoCAD绘图训练。

(1)用修改命令完成练习18—练习22。

(2)用对象捕捉完成练习23—练习28。

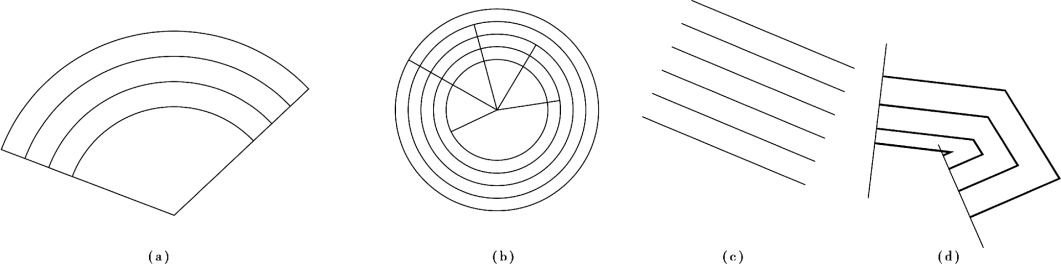

练习18

用OFFSET命令绘出(a)—(d)图

练习19

用ARRAY命令绘出此图

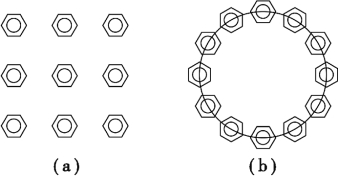

练习20

用ARRAY命令绘出(a)、(b)图

练习21

用ARRAY命令绘出此图

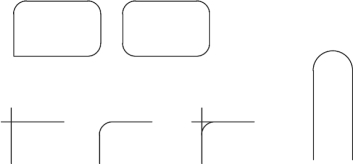

练习22

用FILLET命令绘出此图

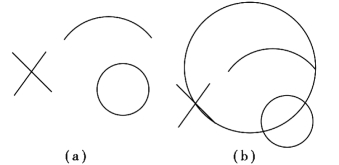

练习23

用捕捉命令绘出(a)、(b)图

练习24

用捕捉命令绘出(a)、(b)图

练习25

用捕捉命令绘出(a)、(b)图

练习26

用捕捉命令结合COPY命令绘出此图

练习27

用捕捉命令结合MOVE命令绘出(a)、(b)图

练习28

用捕捉命令结合MIRROR命令绘出(a)、(b)图

计算机绘制某传达室平面图、立面图、剖面图作业指导书

一、要求:

1.仔细阅读本习题集第59页及第60页的某传达室的平、立、剖面图及有关详图。

2.按1∶50的比例,用A2图幅抄绘传达室的平、立、剖面图。

二、步骤:

1.绘图幅、图框、图标的底稿线。

2.布置图面,即定出平面图、①—③立面图、Ⓐ—Ⓓ立面图、剖面图的位置。在确定各图位置时,应注意留足尺寸和图名标注的位置。

3.建底稿线图层,并用底稿线图层画平面图、立面图、剖面图底稿线。

4.分别建墙体、门窗、细部图层,并按线型及线宽要求在相应的图层上完成平面图、立面图、剖面图图形。

平面图:凡剖切到的墙体轮廓线画粗实线,其粗度为b。门的开启符号线为中粗线,粗度为0.5b。窗的图例符号线及其他未剖切到的投影可见轮廓线为细实线,粗度为0.25b。

立面图:室外地平线用特粗线(1.5b~2b)。立面图的主要轮廓线用粗实线(b)。立面图的可见次要轮廓线,如檐口线、勒脚线、墙或柱的棱线、窗台等,用中实线(0.5b)。门窗洞

口及门窗扇的分格线、墙面符号线等,用0.25b的细实线。

剖面图:与平面图相似,凡剖切到的轮廓线用粗实线(b),其余未剖切到的投影可见轮廓线及门窗图例符号线用0.25b细实线。

此外,轴线、尺寸线等用0.25b细实线,尺寸起止符号用0.5b中实线画出。

5.建立标注图层,并在该图层上完成标注尺寸,书写图中汉字,填写图标完成全图。(注:图框、标题栏按各校要求格式完成)
