第10章　图样画法

第10章　图样画法

专业　　　级　　班　姓名　　学号　　审核　　成绩

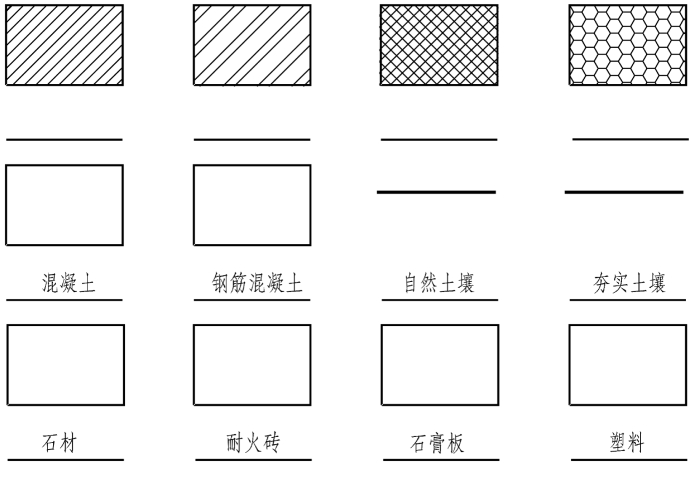

10-1　填写下列图例的名称或者画出题目指定的图例。

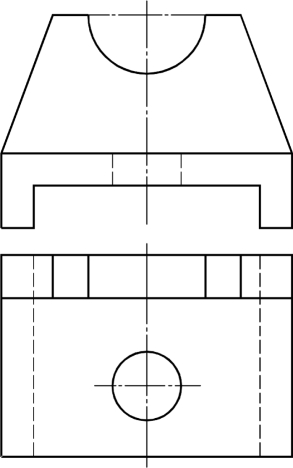

10-2　将物体的侧立面图画成剖面图。

10-3　将物体的左侧立面图画成半剖面图。

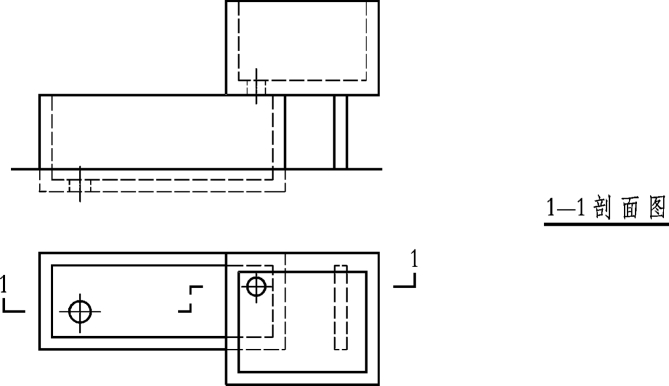

10-4　画出污水池的1—1剖面图。(材料:水池用钢筋混凝土,右池下支撑用普通砖,地面为素土夯实)。

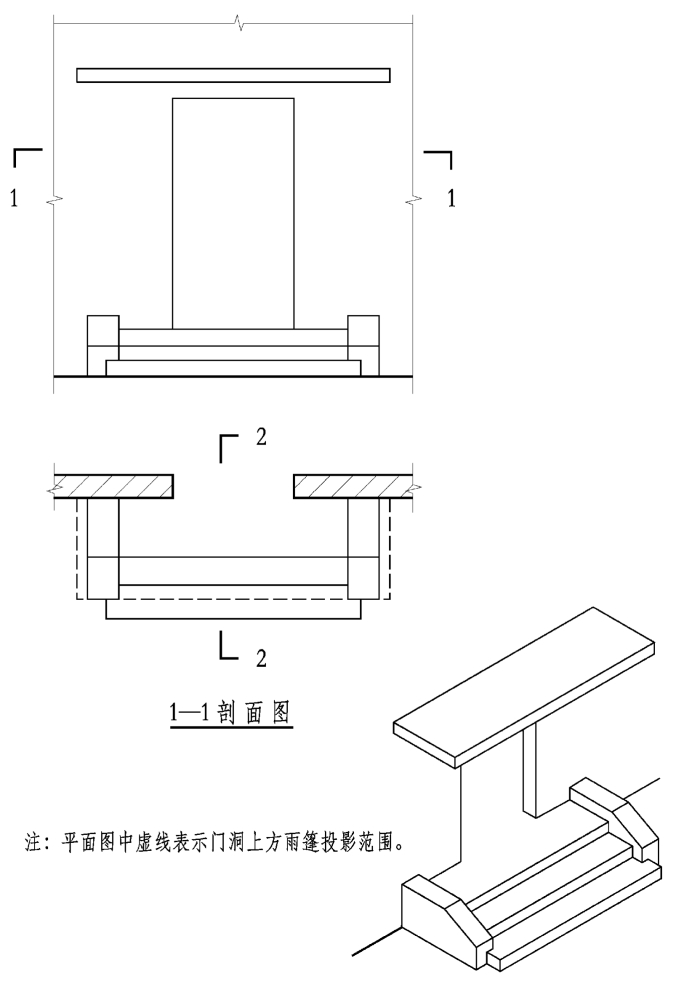

10-5　已知台阶及门洞的1—1剖面图和正立面图,补画2—2剖面图。

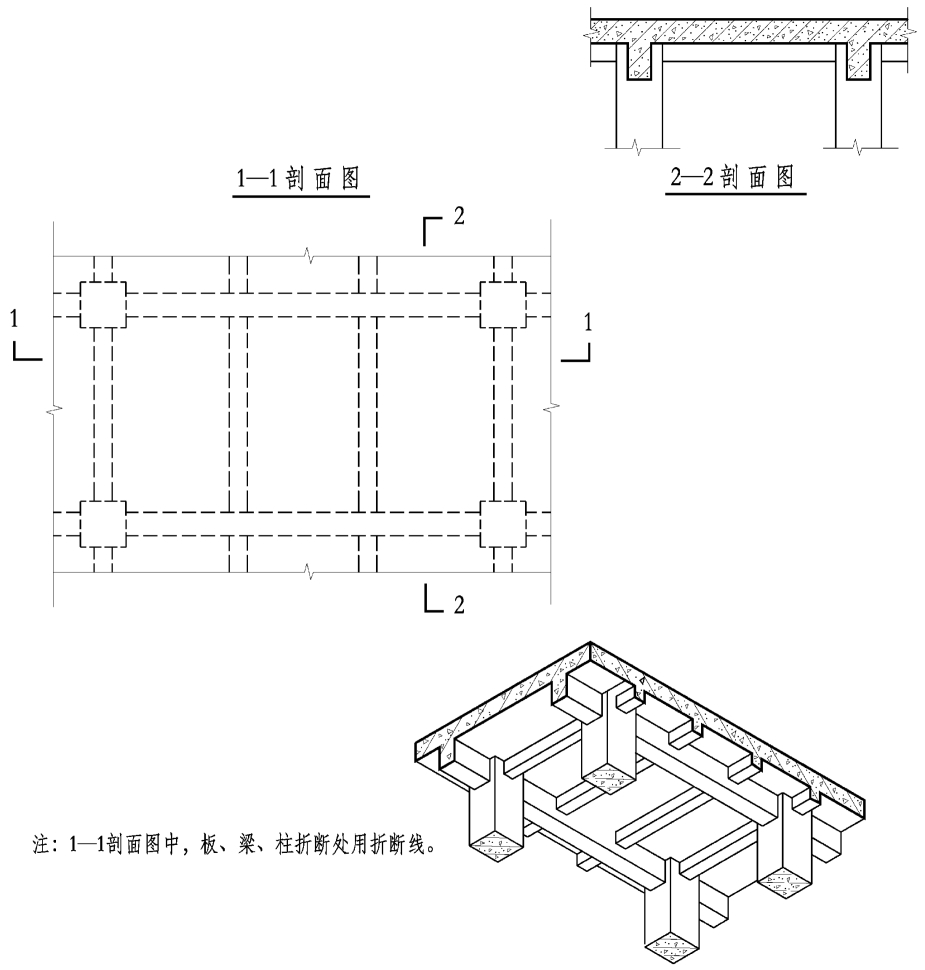

10-6　画出钢筋混凝土肋形楼盖的1—1剖面图。

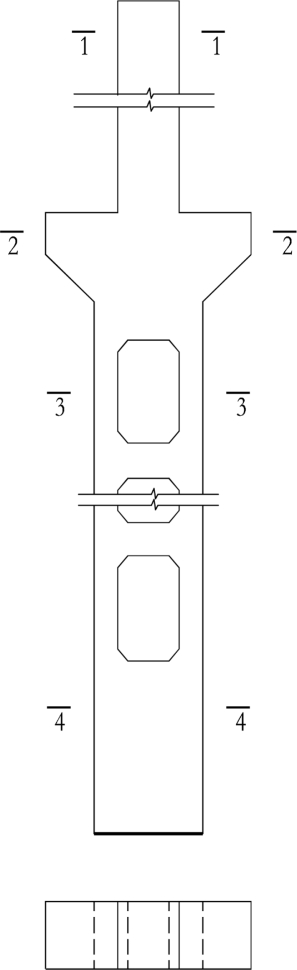

10-7　作柱子的1—1、2—2、3—3、4—4断面图。(材料:钢筋混凝土)

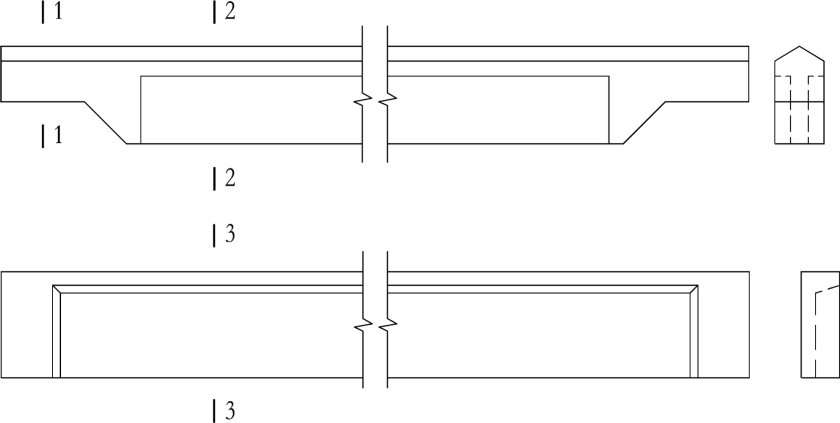

10-8　作檩条的1—1、2—2、3—3断面图。(材料:钢筋混凝土)

10-9　画出屋架各指定断面的断面图。(材料:钢筋混凝土)
