第12章 建筑施工图
专业 级 班姓名 学号 审核 成绩

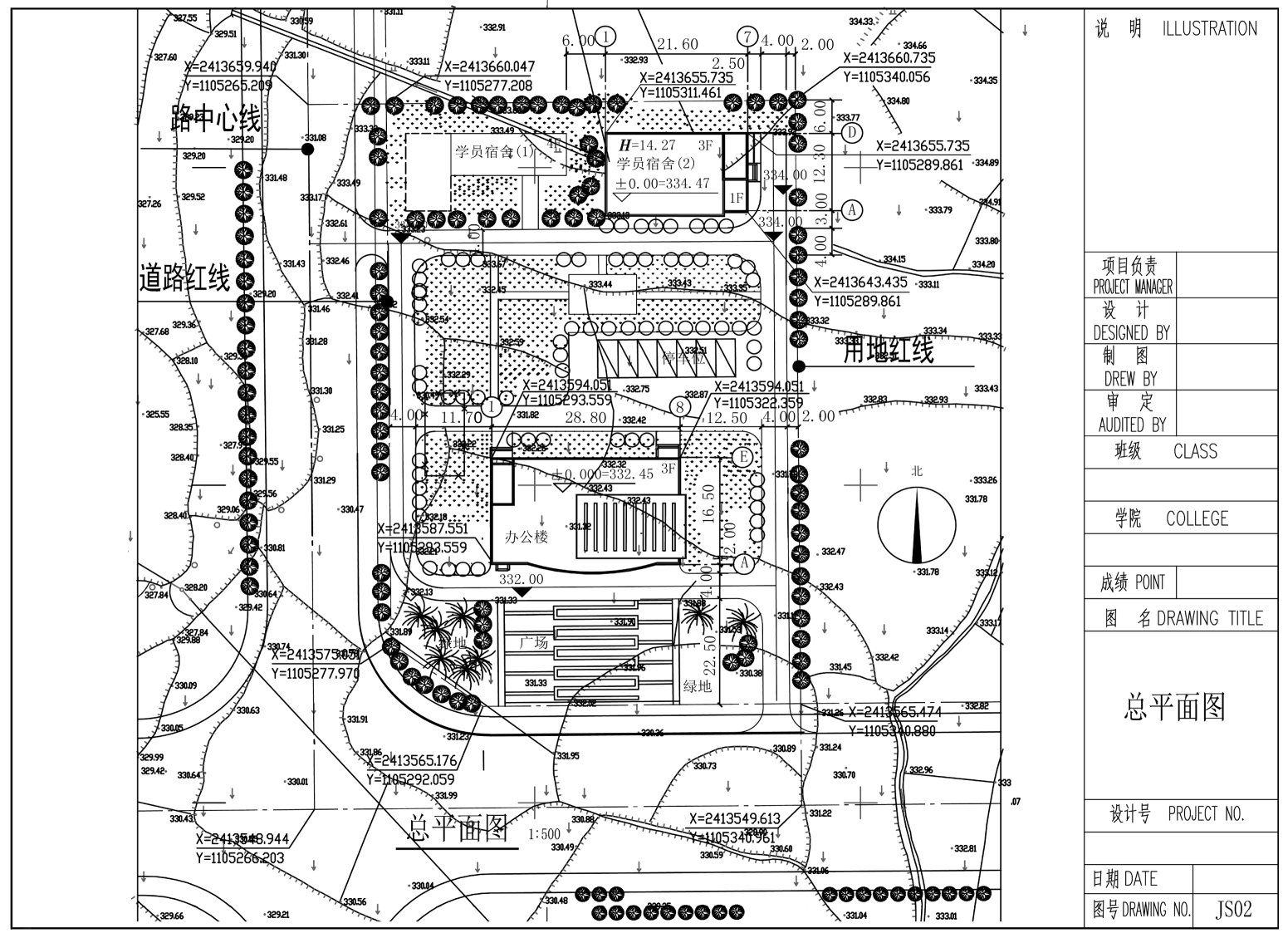

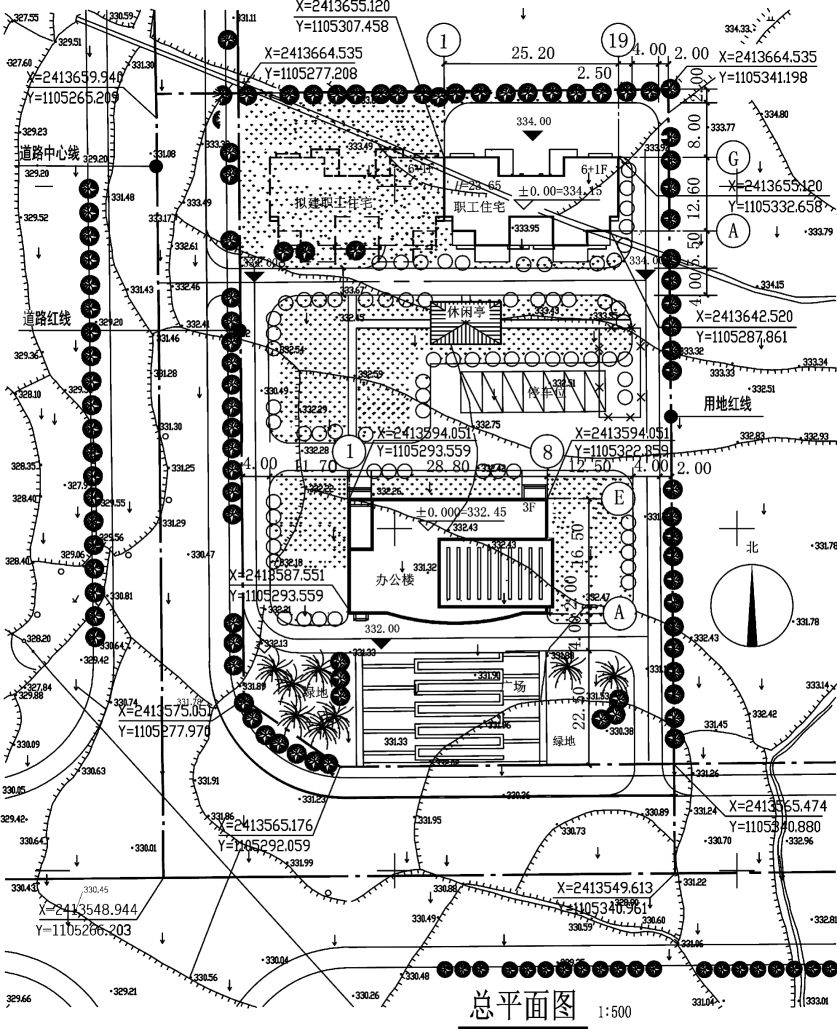

12-1 阅读某建筑总平面图,完成填空。
(1)办公楼的朝向为坐________朝________。办公楼为________层楼,室内地坪绝对标高为________,办公楼左前方道路标高为________m。
(2)办公楼①轴线与Ⓔ轴线的交点坐标X=________,Y=________。办公楼东侧道路宽________。
(3)职工宿舍○19轴线与Ⓖ轴线的交点坐标X=________,Y=________。职工宿舍一共________层,室内地坪绝对标高为________、室外地坪标高为________。建筑距北边用地红线为________,距东边用地红线为________。
(4)图中新建建筑物是用________线绘制的,拟建职工宿舍轮廓线是用________线绘制的。室内地坪标高用________符号表示,室外地坪标高用________表示。
(5)总平面图中尺寸单位用________表示,标到小数点后________位;标高单位用________表示,标到小数点后________位。

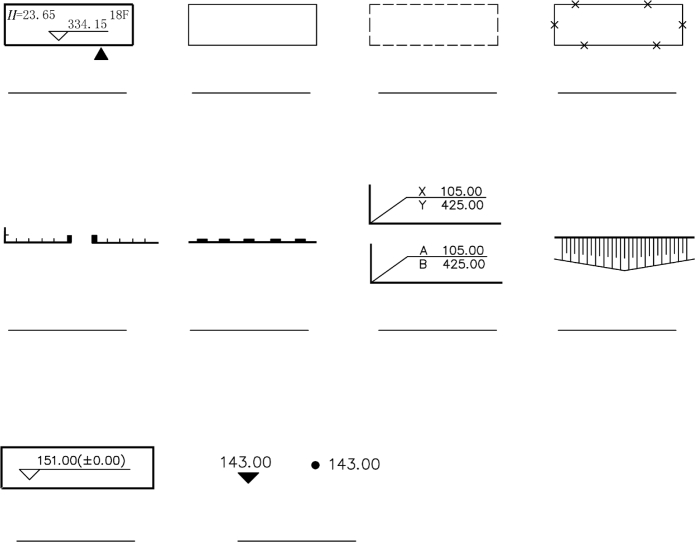

(6)指出下列图例名称:

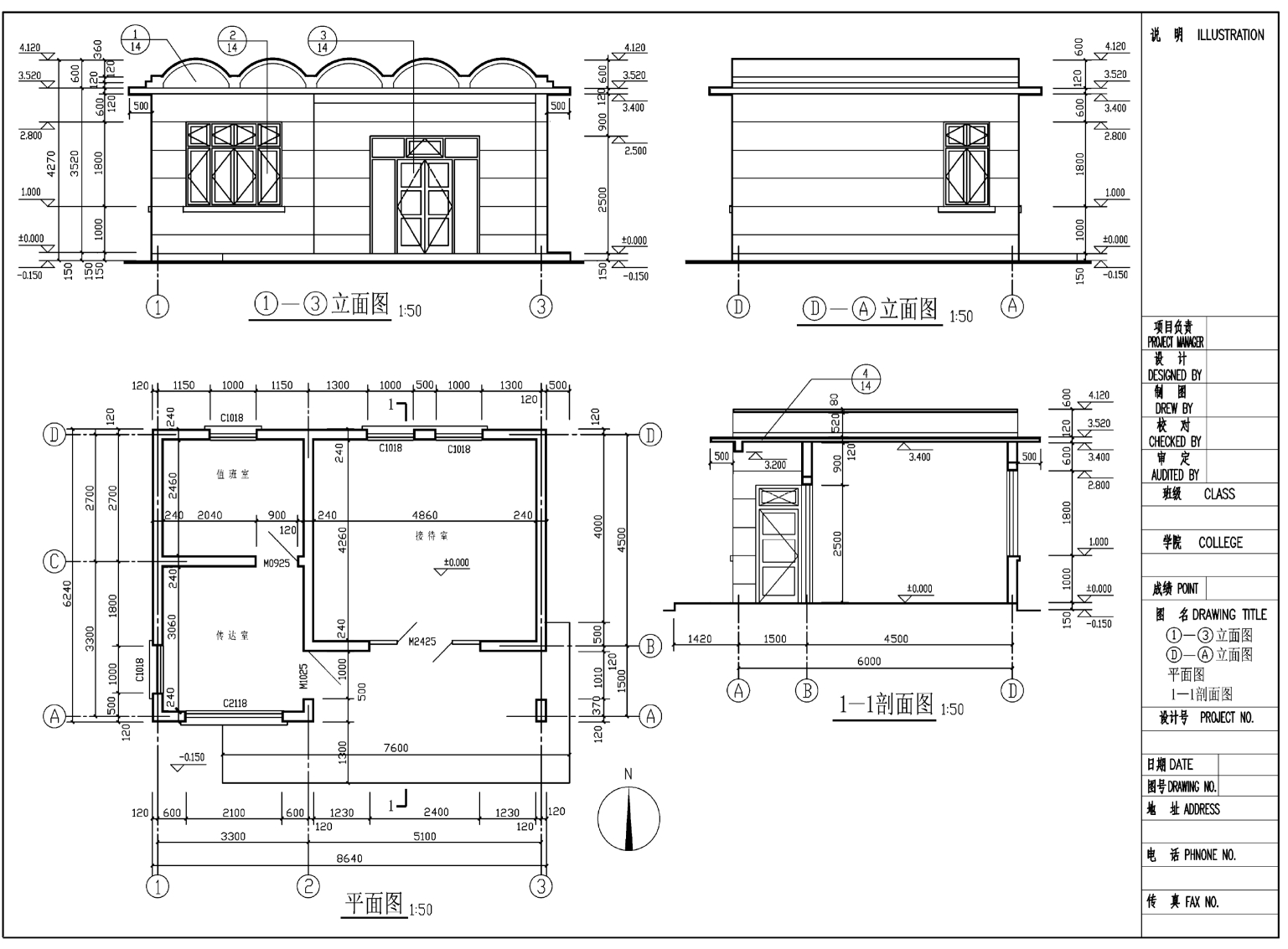

某传达室平面图、立面图、剖面图实训作业指导书
一、要求:
1.仔细阅读本习题集第59页及第60页某传达室的平、立、剖面图及有关详图。
2.按1∶50的比例,用A2图幅抄绘传达室的平、立、剖面图。
二、步骤:
1.绘图幅、图框、图标的底稿线。
2.布置图面,即定出平面图、①—③立面图、Ⓐ—Ⓓ立面图、剖面图的位置。在确定各图位置时,应注意留足尺寸和图名标注的位置。
3.画平面图、立面图、剖面图底稿线。
4.按各图的线型要求加深图线。
平面图:凡剖切到的墙体轮廓线画粗实线,其粗度为b。门的开启符号线为中粗线,粗度为0.5b。窗的图例符号线及其他未剖切到的投影可见轮廓线为细实线,粗度为0.25b。
立面图:室外地平线用特粗线(1.5b~2b)。立面图的主要轮廓线用粗实线(b)。立面图的可见次要轮廓线,如檐口线、勒脚线、墙或柱的棱线、窗台等,用中实线(0.5b)。门窗洞口及门窗扇的分格线、墙面符号线等,用0.25b的细实线。
剖面图:与平面图相似,凡剖切到的轮廓线用粗实线(b),其余未剖切到的投影可见轮廓线及门窗图例符号线用0.25b的细实线。
此外,轴线、尺寸线等用0.25b的细实线,尺寸起止符号用0.5b的中实线画出。
最后,标注尺寸,书写图中汉字,填写图标,修整图画,完成全图。
抄绘某学员宿舍工程施工图作业指导书
1.已知“某学员宿舍工程”建筑施工图(本习题集第62页到72页)、结构施工图(本习题集第73页到76页)。
2.要求用A2图幅(420 mm×594 mm)按原比例尺规抄绘以下图样:

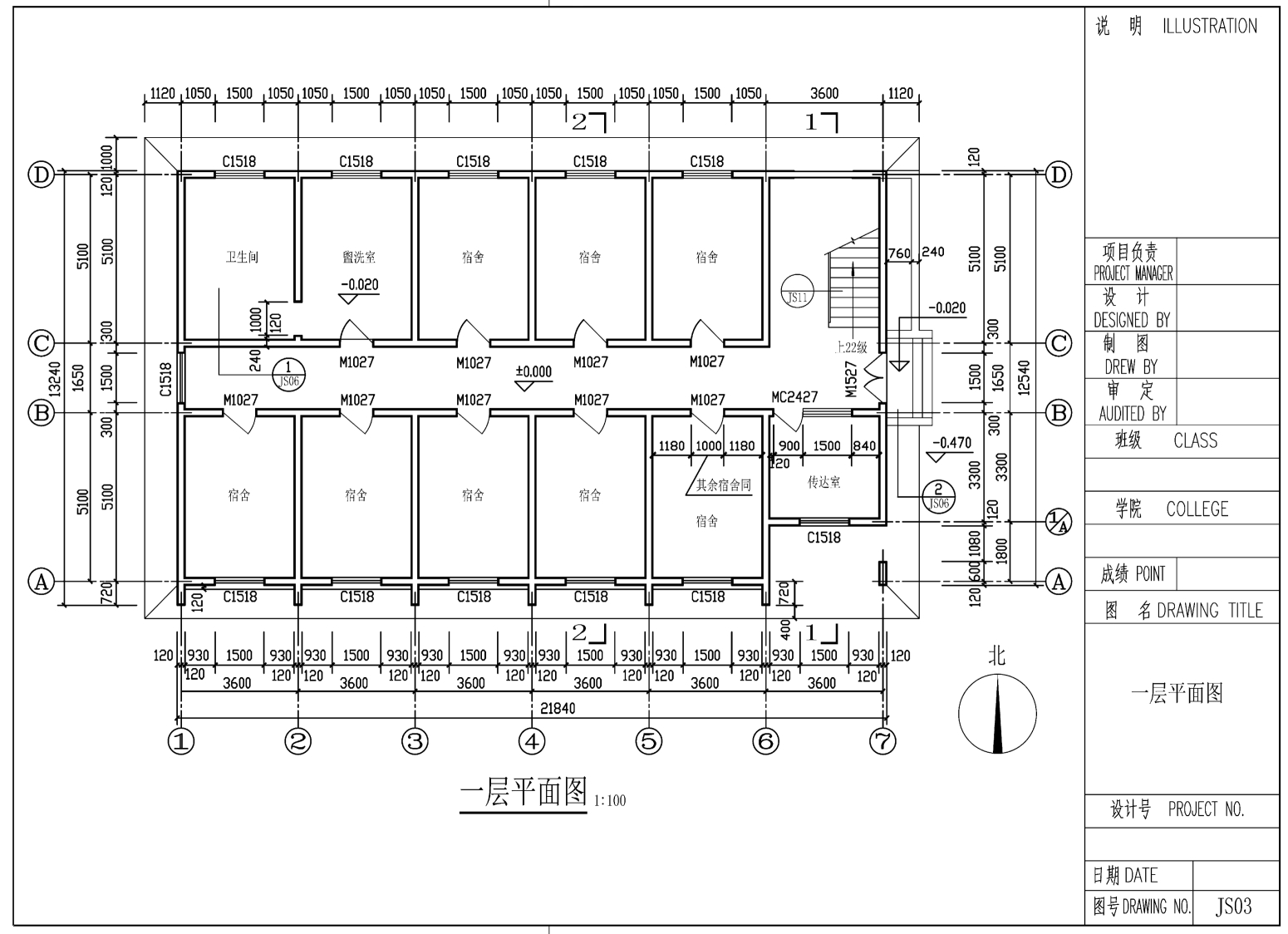

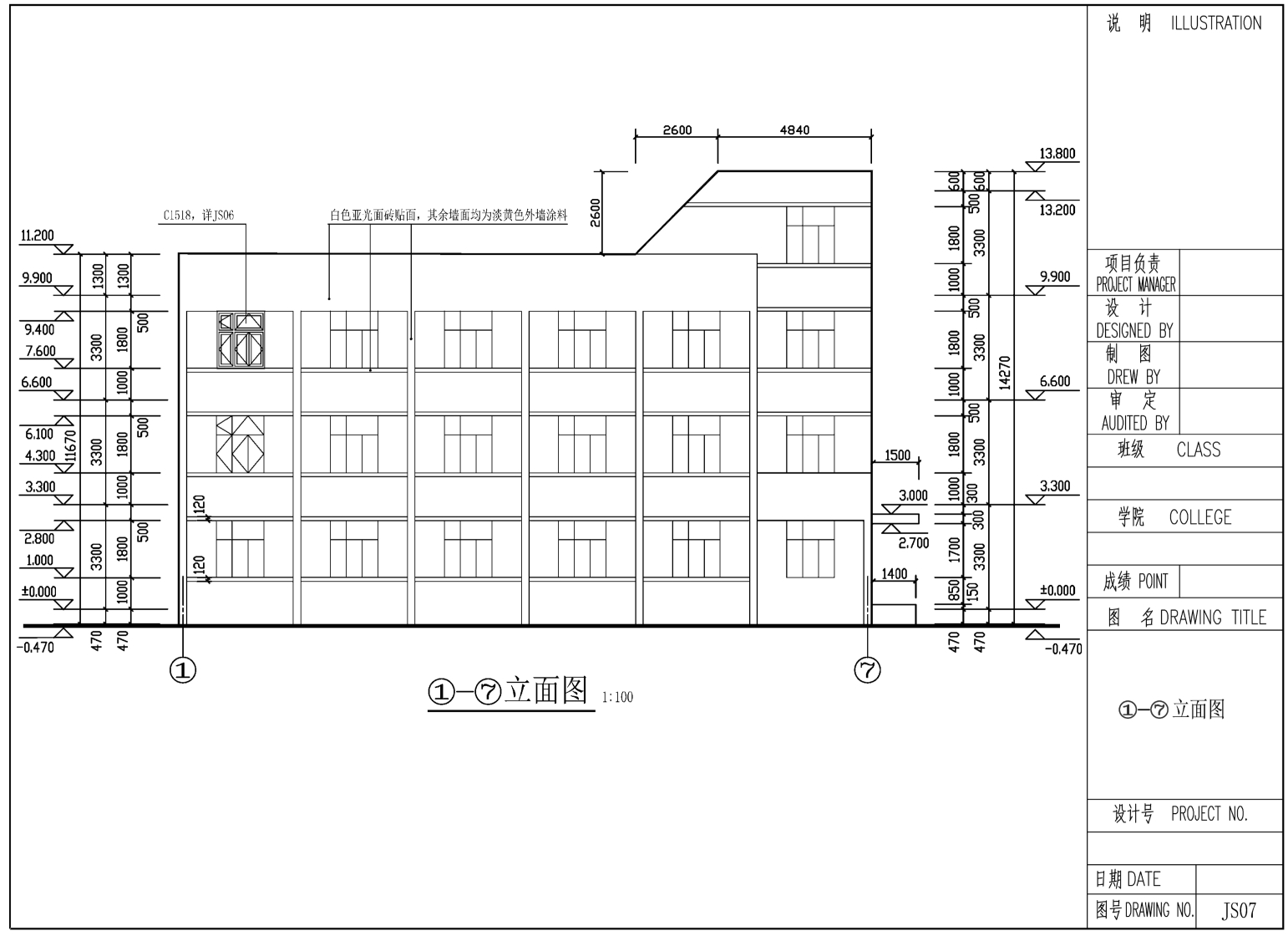

(1)建施图一(图纸编号:JS-01立式):抄绘①—⑦立面图、一层平面图。

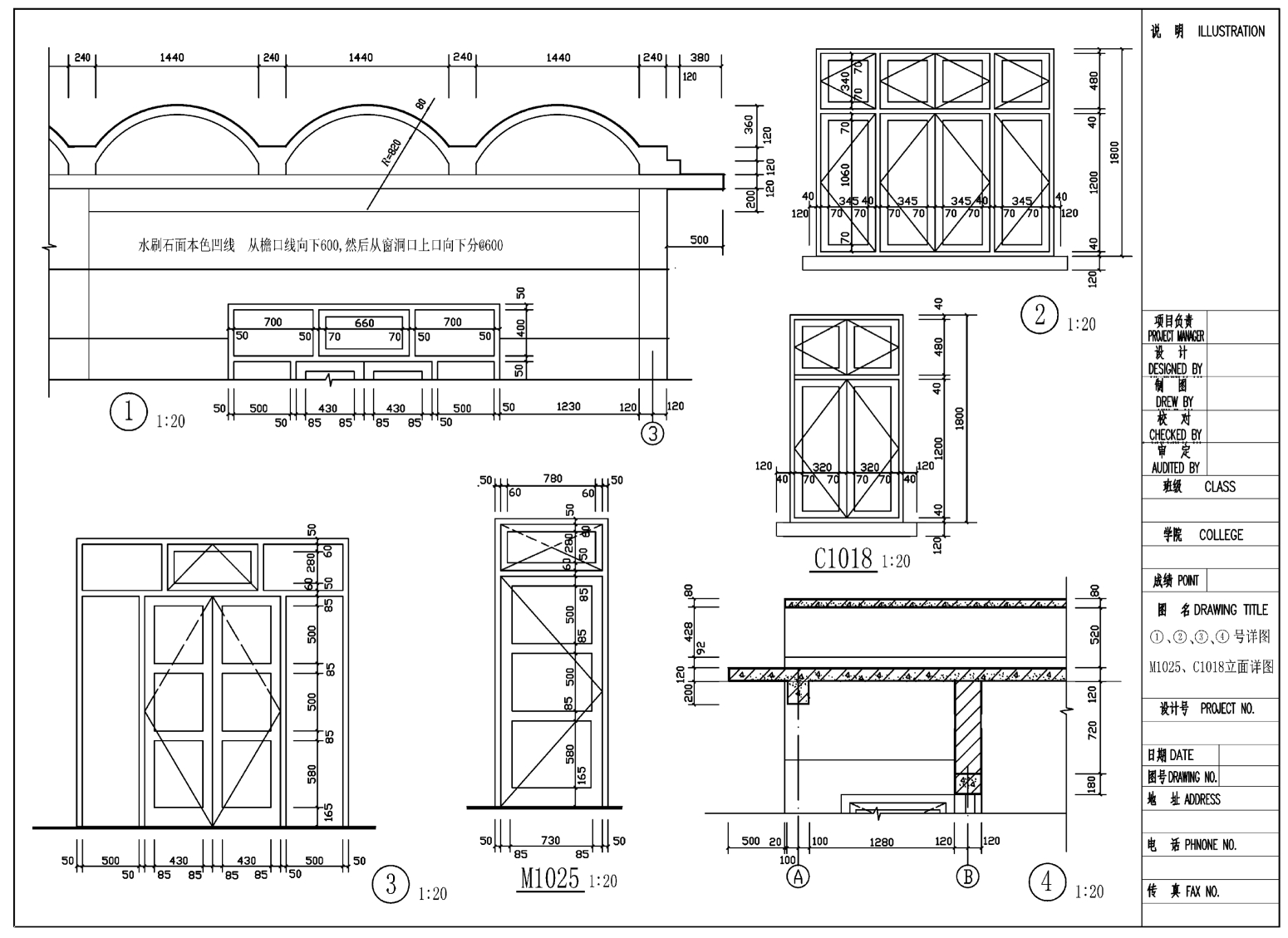

(2)建施图二(图纸编号:JS-02横式):抄绘Ⓐ—Ⓓ立面图、1—1剖面图、①、②号详图以及M1020立面详图、C1518立面详图。

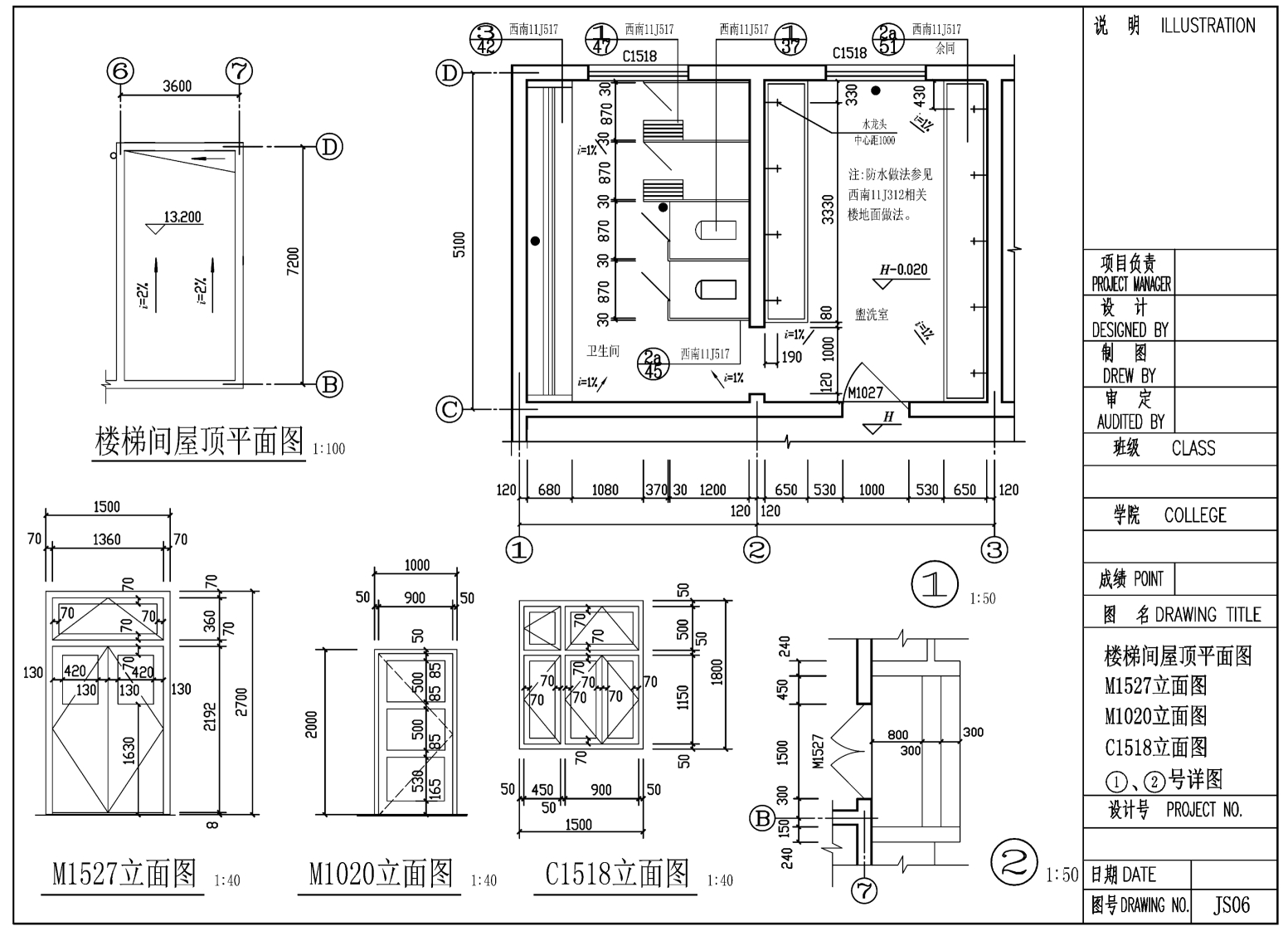

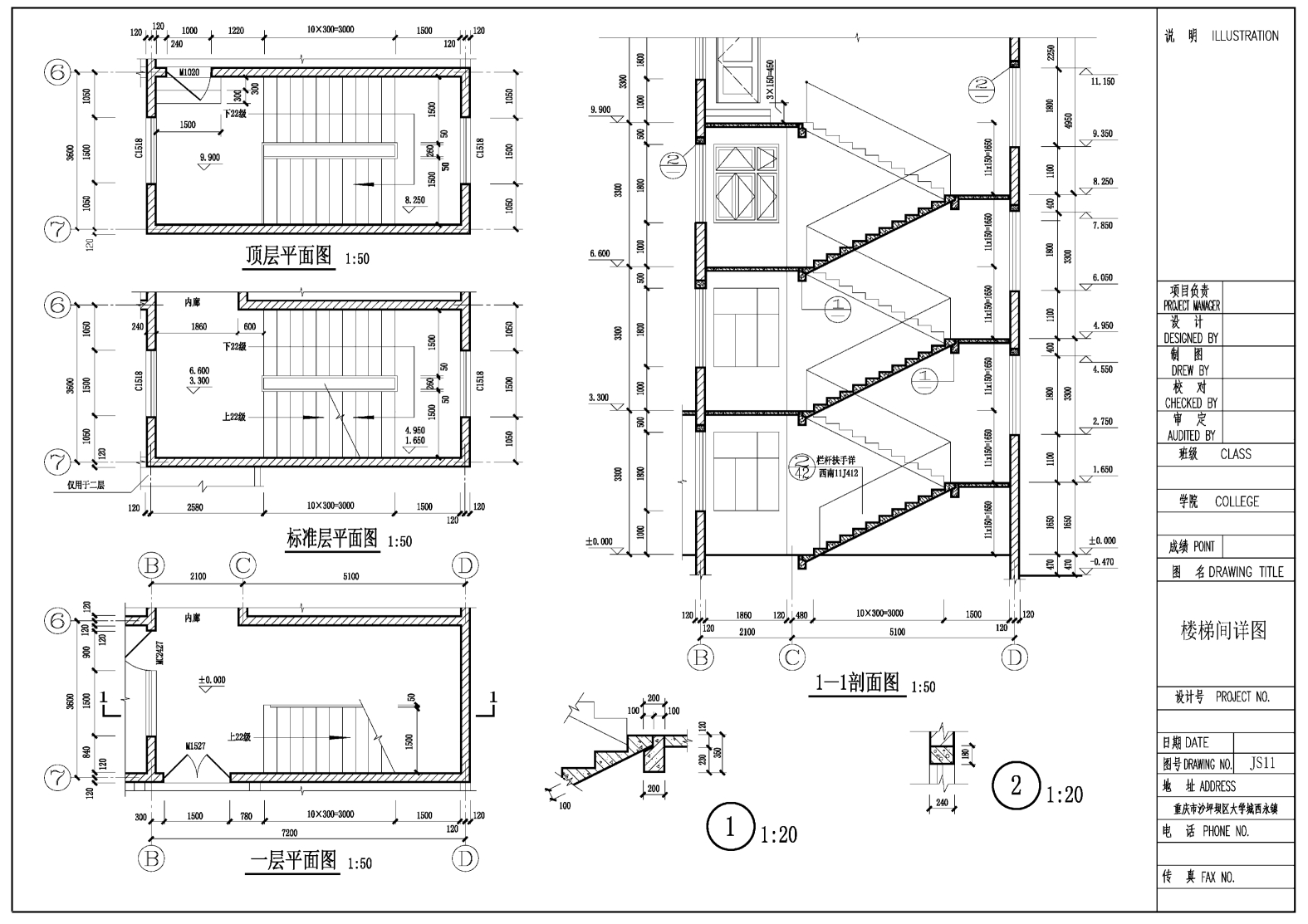

(3)建施图三(图纸编号:JS-03横式):抄绘楼梯间详图(见本习题集第72页)。

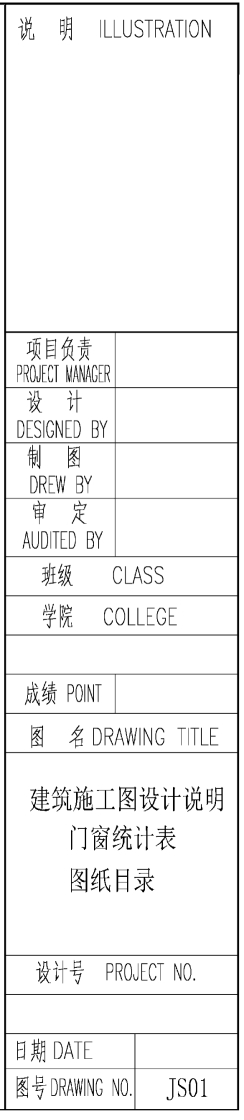

建筑施工图设计说明
一、设计依据
1.建设工程设计合同031201号;
2.规划红线图;
3.2003年12月××日县开发建设指挥部对方案的审查意见。
二、工程性质、规模、层数
本工程为××县煤炭矿山安全生产救援培训中心学员宿舍,层数为3层。总建筑面积809.755 2 m2。
三、位置
本工程位于四川省××县××镇。新建建筑定位见总平面图上定位坐标。
四、标高
本工程设计标高一层地面定为±0.0000相当于绝对标高的334.47 m。
五、尺寸单位
总平面图尺寸及标高以米为单位,其他图纸尺寸均以毫米为单位。
六、总平面设计
1.建筑外墙与相邻道路平行,施工放样以总平面图上坐标为准,详见总平面图。
2.建筑临道路室外踏步作法详西南11J812
。
七、墙身
1.墙体底层地面以下60墙身处设防潮层一道,做法20厚1∶1.5水泥砂浆加5%防水粉。
2.砖砌通风道详西南作法详西南11J517
。
3.内墙装修按建设方要求均只做初装修,楼梯间刷白色仿瓷涂料。
4.外墙装修详立面图。
5.外墙变形缝处理详西南11J112
。
八、地面、楼面
1.所有室内地面均只做到找平层,面层材料及颜色由二次装修定。
2.地面做法详西南11J312
,楼面做法详西南11J312
。
3.卫生间做20厚1∶2水泥防水砂浆(加5%防水剂),以0.5%坡度坡向地漏,面层待二次装修定。
4.楼梯间踏步和平台做水泥砂浆地面。
九、顶棚
楼梯间刷白色仿瓷涂料,其余部分由二层装修定。

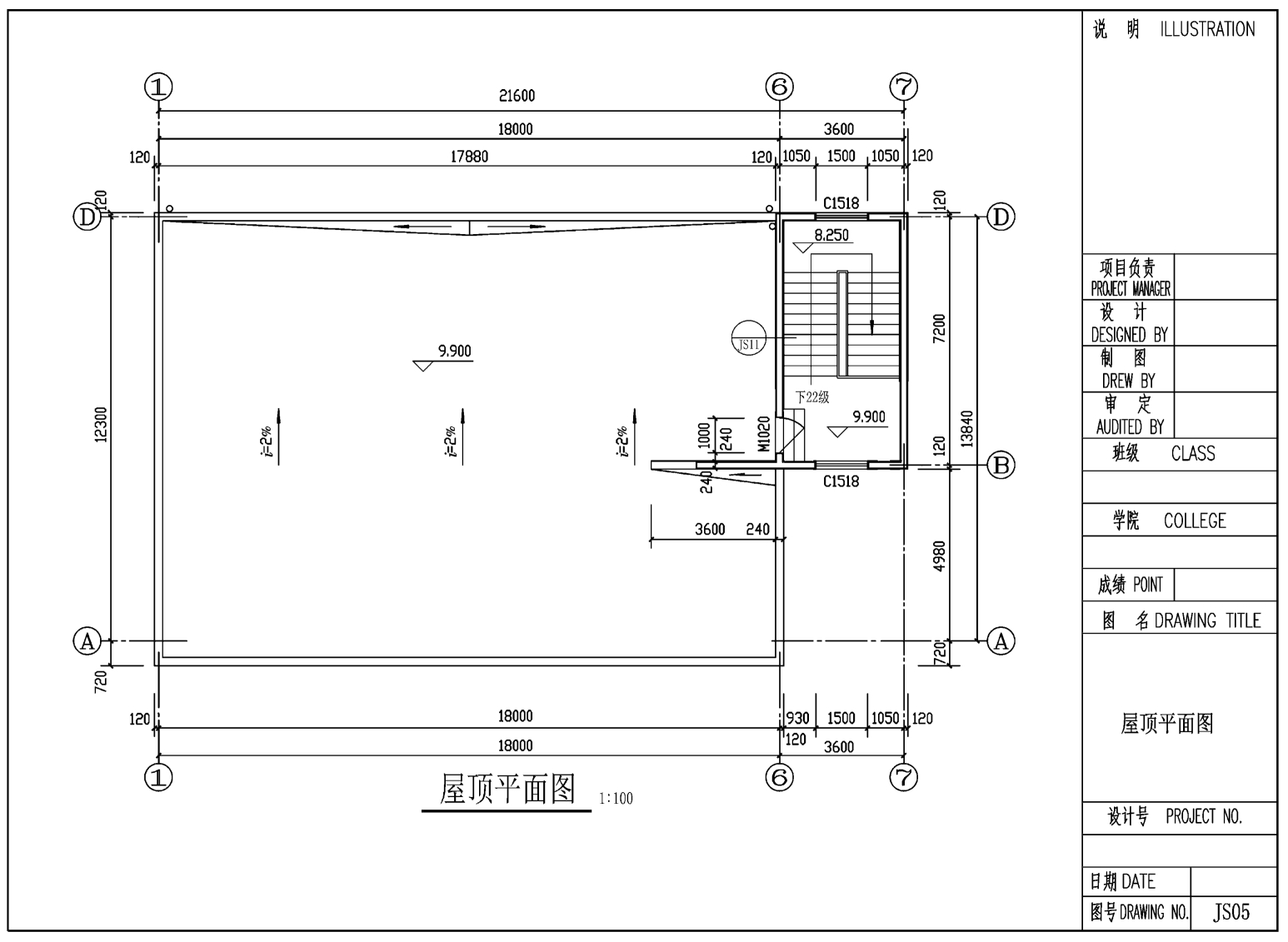

十、屋面
1.屋面做法:屋面板上设膨胀珍珠岩找坡层,20厚1∶3水泥砂浆找平,4厚APP高聚物改性沥青防水层,上设40 mm厚C20细石混凝土内配
4@200双向钢筋。
2.泛水做法详西南11J212-1
,雨水口做法详西南11J212-1
。雨水管选用D100 mmPVC管,出屋面透气管详西南11J212-1
。风道出屋面详西南11J212-1
。
3.细石混凝土分格缝做法详西南11J212-1
。
4.屋面女儿墙构造柱间距不大于4 m,做法详西南11J212-1
,压顶做法详西南11J212-1。
十一、门窗
1.外门窗为白色铝合金白玻门窗,内门窗为木制,木制夹板门选用西南04J611。
2.设备用房门均为甲级防火门,向外开启。
3.所有楼梯间门均为乙级防火门,竖井门均为丙级防火门。
4.办公室外门为防盗门(成品),门窗的规格与数量详见门窗表。施工单位或厂家应事先核定规格、数量,并结合土建施工实际洞口尺寸再行下料制作。(铝合金门、铝合金推拉窗质量要求按国标07CJ12)
十二、洁具
1.所有洗手池参见西南11J517
。
2.所有蹲式大便器参见西南11J517
。
3.所有地漏参见西南11J517
。
十三、油漆
1.木材面为油性乳白色调合漆一底两度,详西南11J312(3272/39)。
2.露明铁件均用红丹防锈漆两道打底,再刷银色漆。
十四、室外工程
1.室外场地根据现场实际情况作坡度1%坡向四周,沿底层外围作排水沟,详西南11J812
。
2.市外散水宽600 mm,做法详西南11J812
。室外踏步做法详西南,详西南11J812
。
十五、施工注意事项
1.凡有预留洞口、预埋件及安装管线设备等,请各专业施工单位密切配合,按各工种施工图要求预留、预埋,避免遗漏。
2.施工单位切实按照各项工程施工及验收规范进行施工。
3.施工中如发现图纸及本说明有不详之处,请及时与设计人员协商解决。

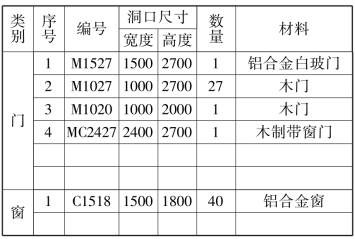

门窗统计表

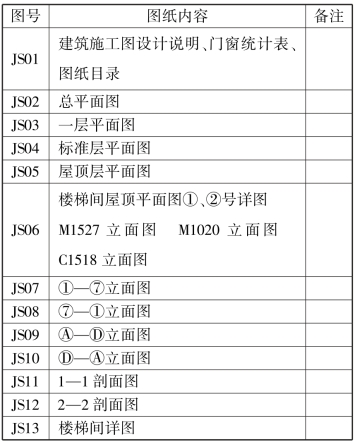

图纸目录
