8.2.2　石灰粉煤灰稳定炉渣碎石混合料的特性

8.2.2　石灰粉煤灰稳定炉渣碎石混合料的特性

8.2.2.1　石灰粉煤灰稳定炉渣碎石的压实参数

采用表8-7中的配比方案设计石灰粉煤灰稳定炉渣碎石混合料，混合料中石灰∶粉煤灰∶碎石集料的质量比为8∶19∶73，炉渣集料对粉煤灰的替代率为0、40％和60％。按照现行规范中的方法进行击实试验，得到不同混合料的最大干密度和最佳含水率，如表8-7所示。随着炉渣集料的增加，混合料的最大干密度增大，最佳含水率降低，这个变化趋势与石灰粉煤灰炉渣集料的试验结果（表8-6）是一致的。

8.2.2.2　强度特征

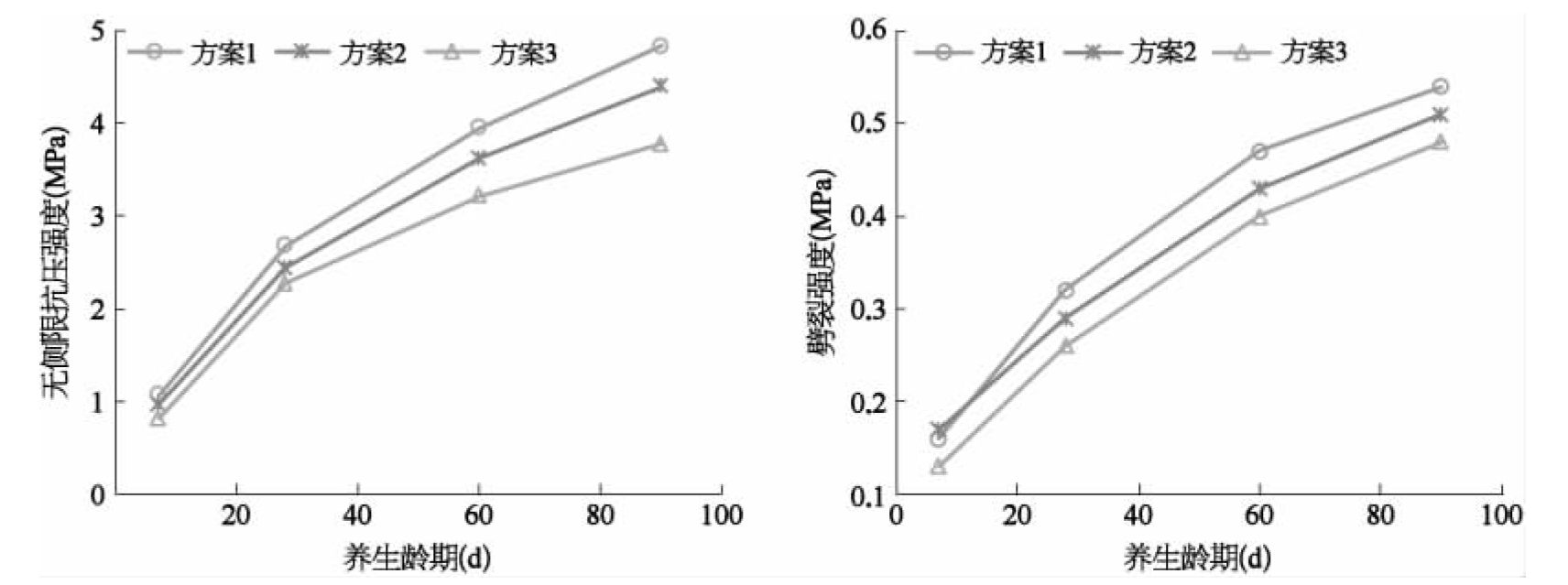

不同龄期时，石灰粉煤灰稳定炉渣碎石混合料试件的抗压强度和劈裂强度测试结果如图8-13所示。随着龄期各个混合料的强度随之增大，至90 d时仍呈增大趋势。表明该类混合料的强度增长缓慢，增长时间长。炉渣集料替代率越高，混合料的强度越低。

8.2.2.3　湿胀干缩特性

石灰粉煤灰稳定炉渣碎石混合料在浸水、干燥条件下的变形量与龄期的关系，如图8-14所示。石灰粉煤灰稳定炉渣碎石的干缩湿胀程度低于普通石灰粉煤灰稳定碎石，炉渣集料对粉煤灰的替代率高时，试件的膨胀变形量、干缩变形量呈减小趋势。与图8-12对比，石灰粉煤灰稳定炉渣碎石的湿胀干缩程度显著小于石灰粉煤灰炉渣。
