8.2.3 石灰粉煤灰稳定炉渣碎石的设计要点
8.2.3.1 设计要求
前述分析表明，炉渣集料的化学活性低于粉煤灰，替代粉煤灰后会降低混合料的湿胀干缩程度，但也会降低混合料的强度。在确定炉渣集料对粉煤灰的替代率时，应考虑道路基层结构对材料强度的设计要求。
在《道路工程生活垃圾焚烧炉渣集料应用技术规程》中，按照石灰粉煤灰稳定炉渣碎石中碎石的粒径范围，将其分为细粒径石灰粉煤灰稳定炉渣碎石（碎石粒径＜37.5 mm）与粗粒径石灰粉煤灰稳定炉渣碎石（碎石粒径范围37.5～53 mm）。细粒径石灰粉煤灰稳定炉渣碎石7d龄期无侧限抗压强度代表值应符合表8-8的技术要求，粗粒径石灰粉煤灰稳定炉渣碎石的强度以石灰、粉煤灰、炉渣集料所拌制的混合料在（65±2）℃条件下保温快速法测定结果为准，也应符合表8-8的技术要求。

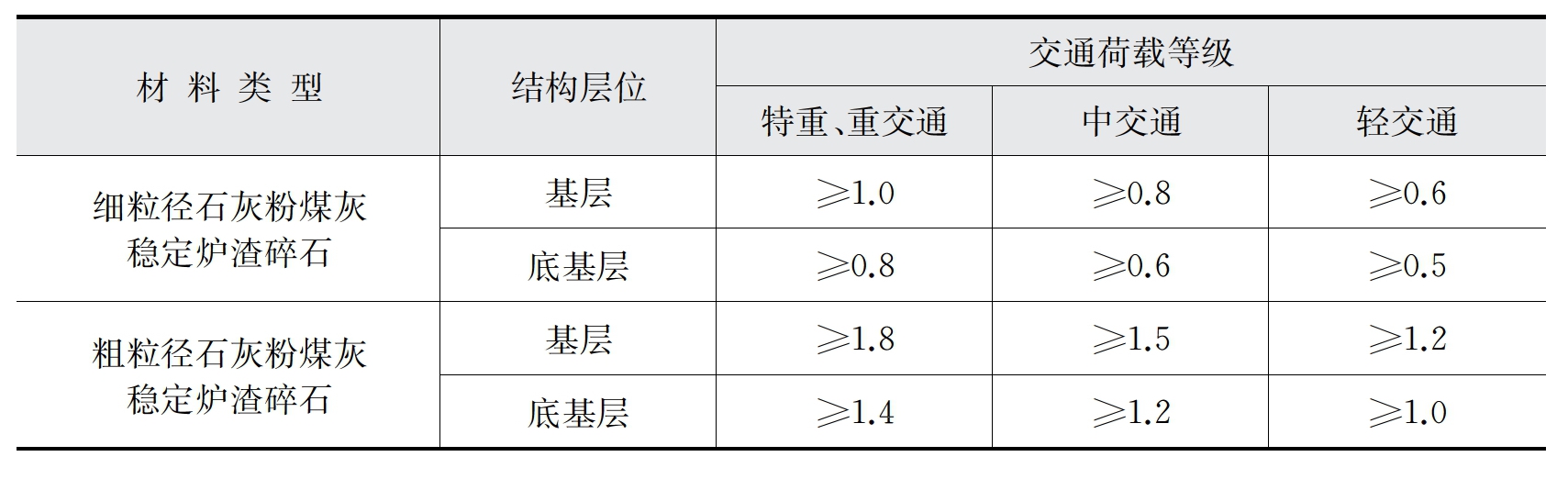

表8-8 石灰粉煤灰稳定炉渣碎石强度代表值要求 （MPa）
8.2.3.2 配合比设计示例
以粗粒径石灰粉煤灰稳定炉渣碎石的配合比设计为例。该类混合料的配合比设计，实际上是确定石灰粉煤灰炉渣的配合比，石灰粉煤灰炉渣的强度应满足表8-8的要求。
1）确定炉渣集料的替代率
取石灰∶粉煤灰的质量比为30∶70，固定石灰用量，炉渣集料对粉煤灰的替代率依次取0、20％、35％、50％和70％，配制石灰粉煤灰炉渣混合料。采用快速法（65℃±2℃下，养生24 h）测试试件的无侧限抗压强度，如图8-15所示。按照表8-8，在中交通荷载等级道路中，基层用石灰粉煤灰炉渣集料的无侧限抗压强度代表值≥1.5MPa，炉渣集料对粉煤灰的替代率应小于30％。底基层用石灰粉煤灰炉渣集料的无侧限抗压强度代表值≥1.2MPa，炉渣集料对粉煤灰的替代率应小于65％。

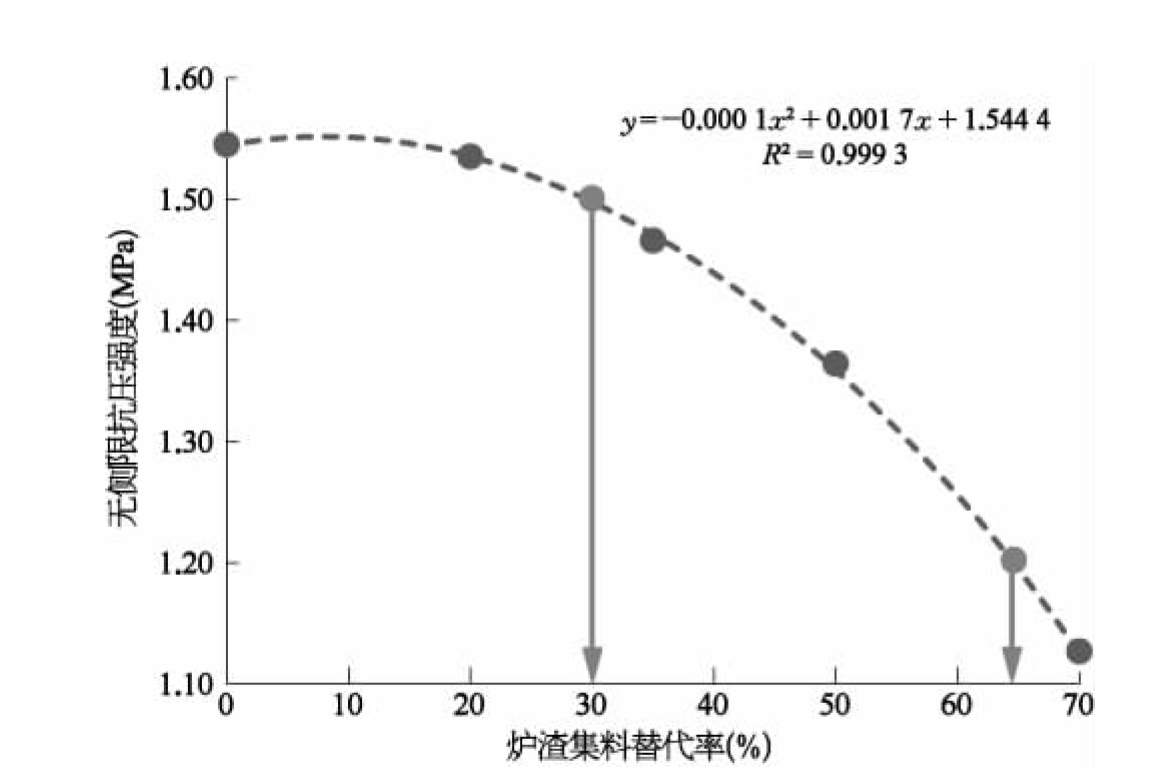

图8-15 抗压强度与炉渣替代率的关系
2）确定石灰粉煤灰稳定炉渣碎石比例
根据实践经验，在粗粒径石灰粉煤灰稳定碎石中，石灰∶粉煤灰∶粗粒径碎石的比例通常为10∶25∶65。当以炉渣集料替代部分粉煤灰时，在中交通荷载等级道路中，用于基层时，石灰∶粉煤灰∶炉渣集料∶粗粒径碎石的质量比为10∶17.5∶7.5∶65；用于底基层时，石灰∶粉煤灰∶炉渣集料∶粗粒径碎石的质量比为10∶8.8∶16.2∶65。按照所设计的混合料质量比配制混合料，进行强度试验和验证。
